Как выполнить подземное (траншейное) подключение электричества к дому от столба

Кроме воздушного, есть другая схема подключения электричества к дому от столба — под землей. При подземном способе прокладки участок кабеля, расположенный на воздухе, на высоту 2 м от земли защищается стальной трубой, опускающейся до дна траншеи. Глубина прокладки составляет:

• если в траншее уложена в труба или кабель закрыт бетонной или асбоцементной плитой — 0,7 м;
• кабель, просто засыпанный землей, укладывается глубже 1 м.

Подводка электричества к дому под землей производится через фундамент или по снаружи, по воздуху. Участок, находящийся на стене до высоты 2 метра закрывается трубой или коробом.

При токе до 25А и трехфазном вводе мощностью до 15кВт сечение такого провода выбирается по допустимому нагреву, но для надежности обычно устанавливается бронированный медный кабель ВБбШв сечением 10 мм².

Фундамент деревянного здания считается несгораемым, поэтому допускается применение пластмассовых труб. Они устанавливаются при строительстве дома.

Варианты расположения счетчика

Основные трудности у потребителей электроэнергии возникают при размещении узла учета внутри дома или квартиры. В этом случае проход кабеля через каждую стену и его замуровка в штробах должны быть задокументированы в акте скрытых работ, поэтому самостоятельно выполнить электромонтаж получится вряд ли.

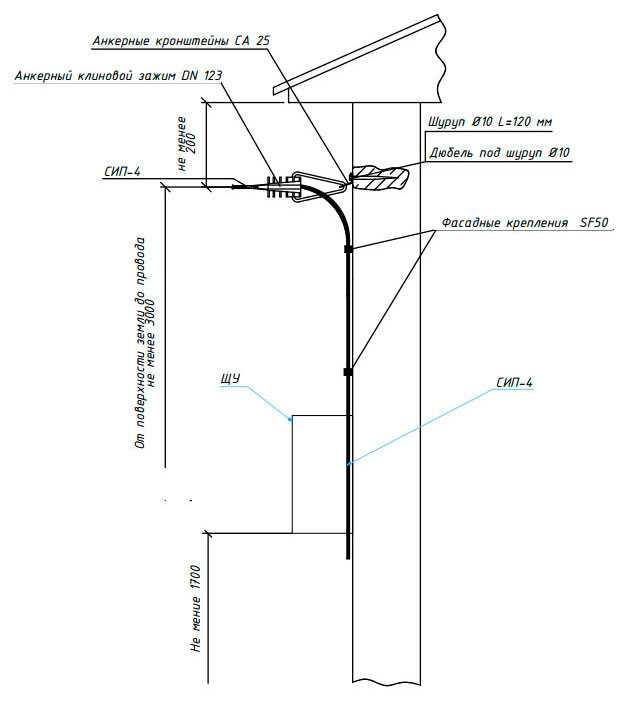

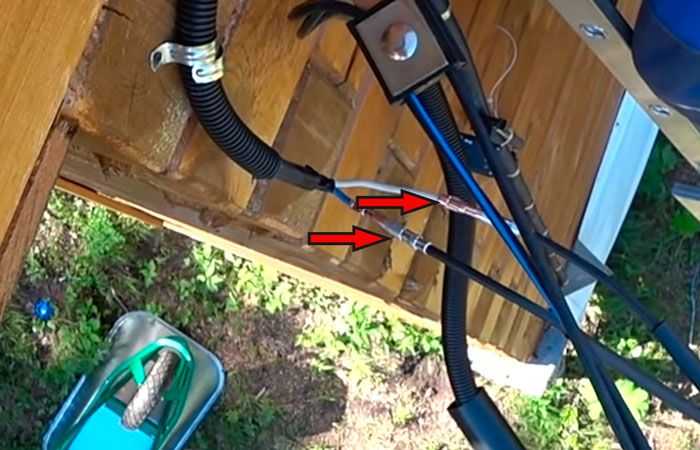

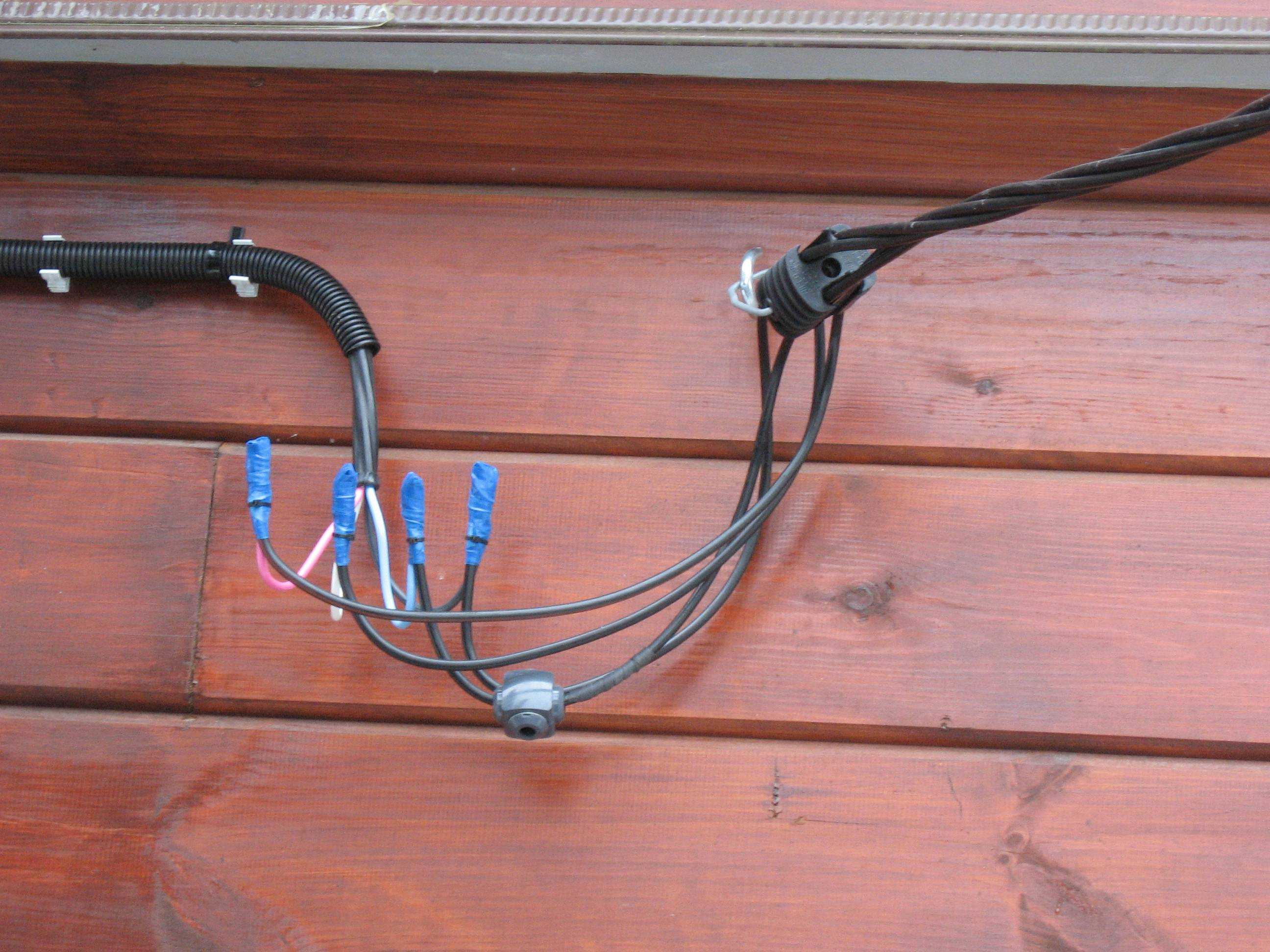

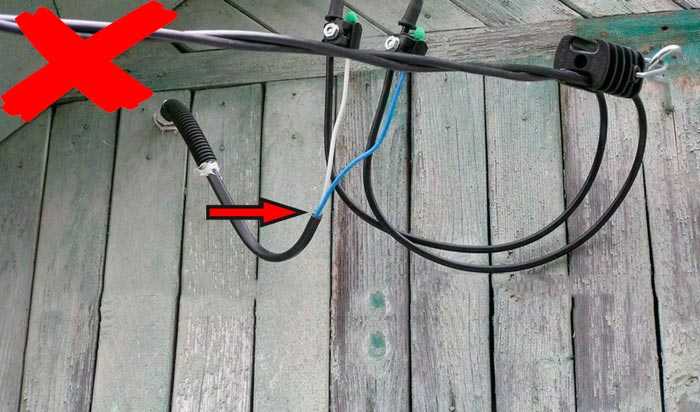

Если счетчик установлен на фасаде дома, СИП заводят напрямую в учетный бокс. Ели же требуется провести ввод внутрь здания, посредством прокалывающих зажимов с провода переходят на кабель. Обычно представители энергосбыта крайне негативно относятся к любым разрывам линии до счетчика, поэтому оба зажима следует поместить внутрь влагозащищенной коробки, в крышке которой есть отверстия для установки пломб. Инспектора такой вариант устроит, и он не станет настаивать на монтаже проводки, нарушающей правила пожарной безопасности.

Проход кабеля через внешнюю стену выполняют с применением закладной гильзы из стали или полиэтилена. В деревянных домах кабель должен быть проложен внутри цельной стальной оболочки вплоть до вводно-распределительного устройства (ВРУ). Конец оболочки или трубы, выведенной на улицу, наклоняют строго вниз для защиты от попадания внутрь капель косого дождя.

Подключение электричества – с чего начать?

Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.

Оформление разрешения на работы и выдача технического условия

Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:

• ксерокопия паспорта и индикационного кода владельца дома;
• ксерокопия правоустанавливающего документа на объект;
• инвентаризационное дело по данному адресу;
• план участка.

В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.

После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.

Особенности процесса подключения от столба после выдачи технического условия

В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.

Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.

После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.

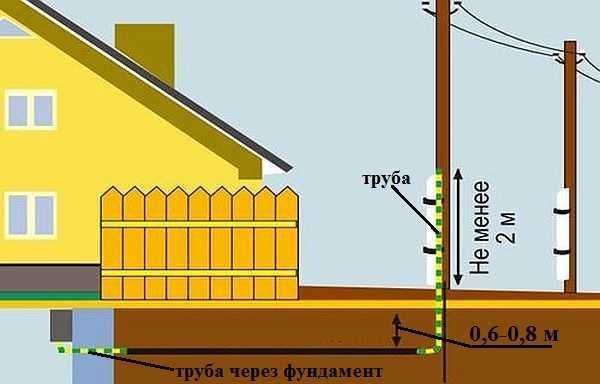

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.

Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.

Подключение кабеля к счетчику и ВРУ

Вводно-распределительным устройством может служить автоматический или дифференциальный автомат, установленный в начале электрической схемы главного щита. На его зажимах находится точка максимальной электрической мощности всей сети, поэтому жилы нужно зачистить на 15–20 мм и свернуть в петлю для более надежного контакта.

Если подключение к счетчику выполняется самостоятельно, жилы кабеля зачищают на 25–30 мм и вставляют в отверстия клеммного ряда, поджимая двумя винтами. В однофазном счетчике фазный провод подключают на клемму № 2, нулевой — на клемму № 4. В трехфазном счетчике линейное напряжение снимают на клеммах № 2, 4 и 6, нулевую жилу подключают к одной из двух крайних правых клемм. Работы по подключению выполняются до присоединения ввода к ЛЭП.

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети

Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт)

О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

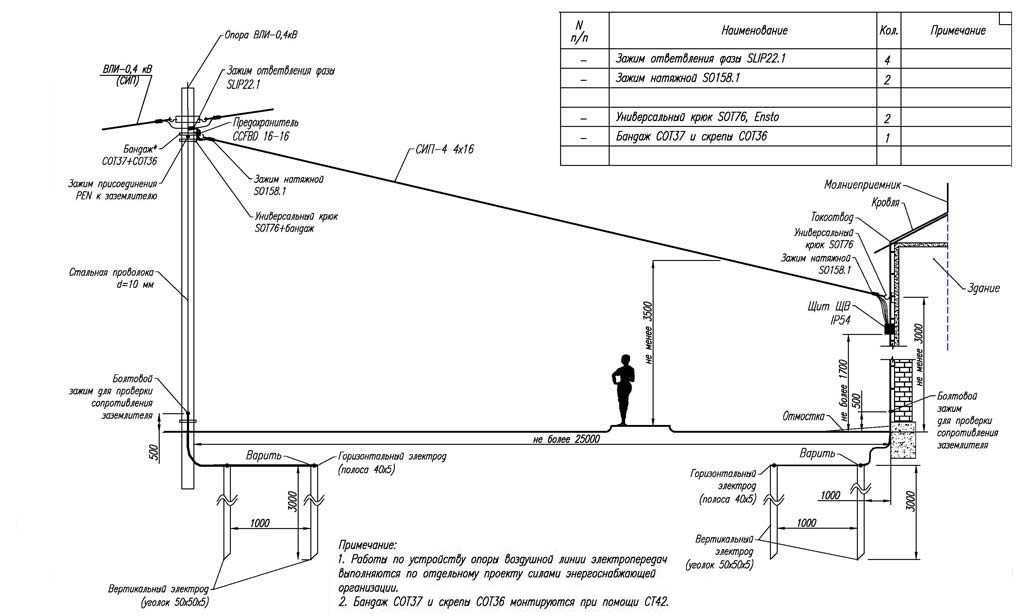

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

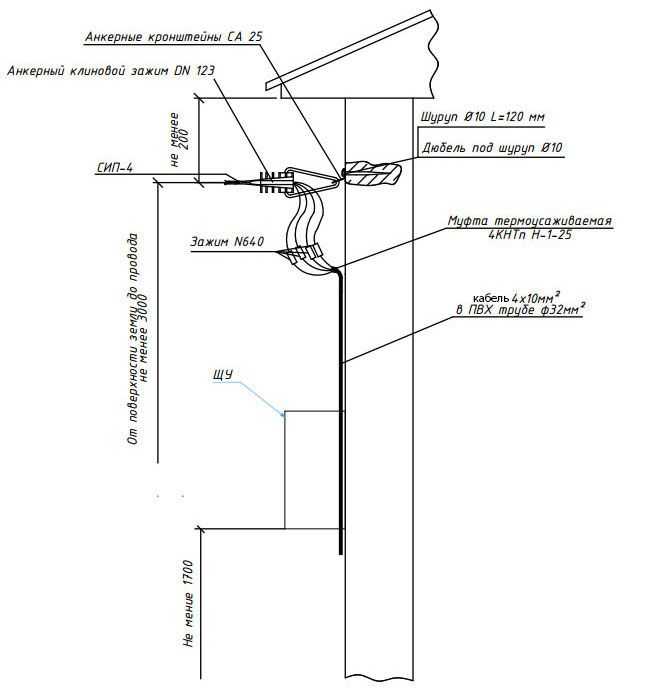

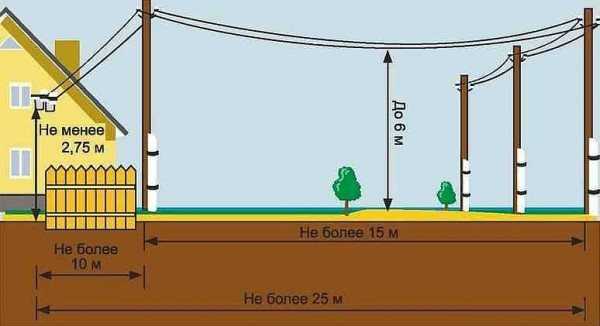

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают: до 10 м — медным проводом сечением 4 мм;
• от 10 до 15 м — проводом с медными жилами сечением 6 мм.
• алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

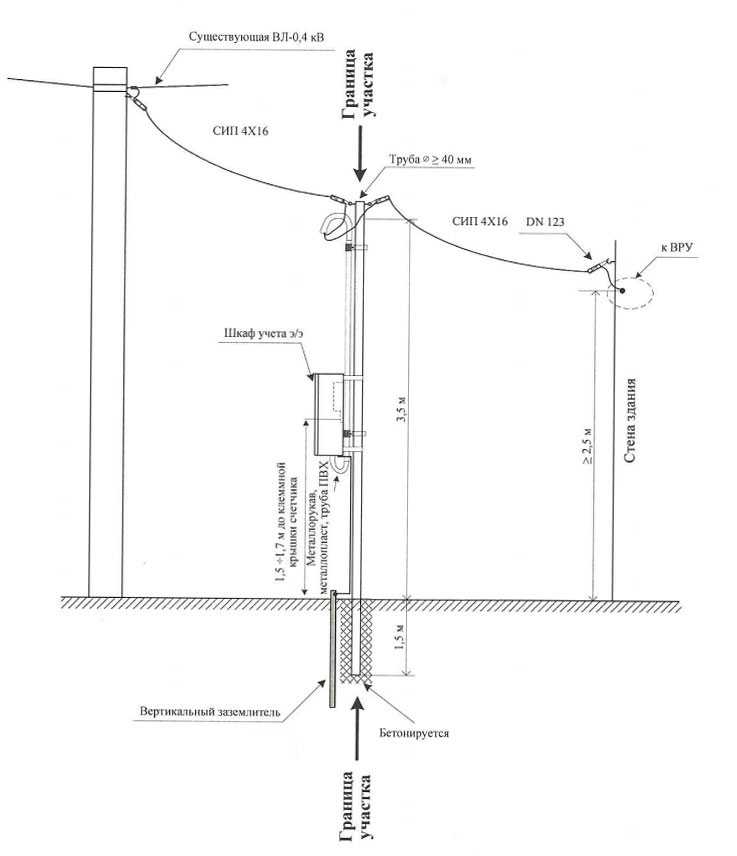

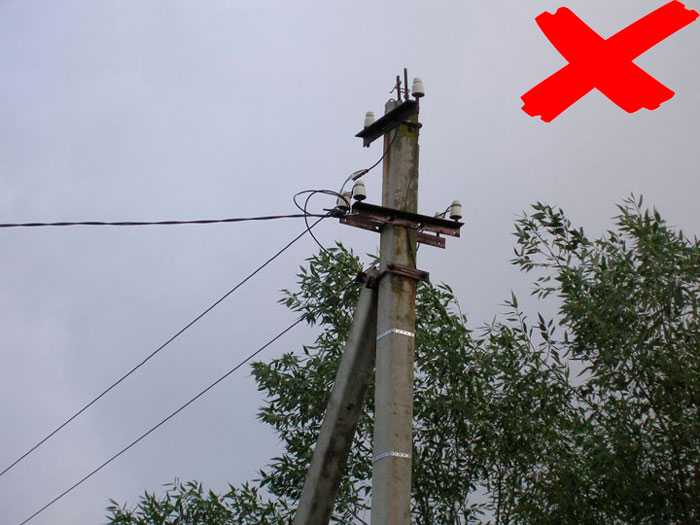

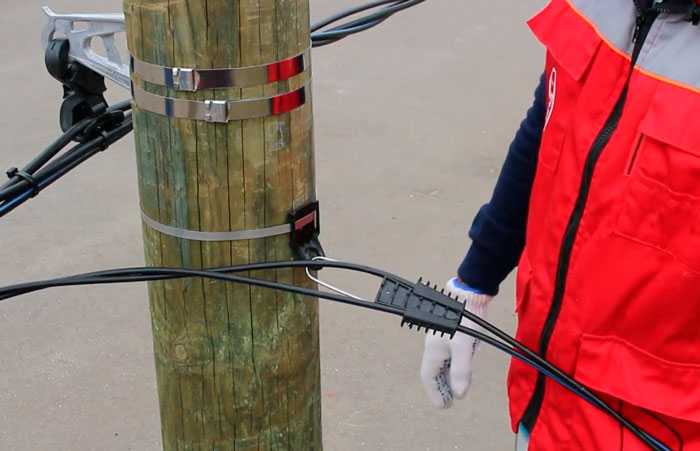

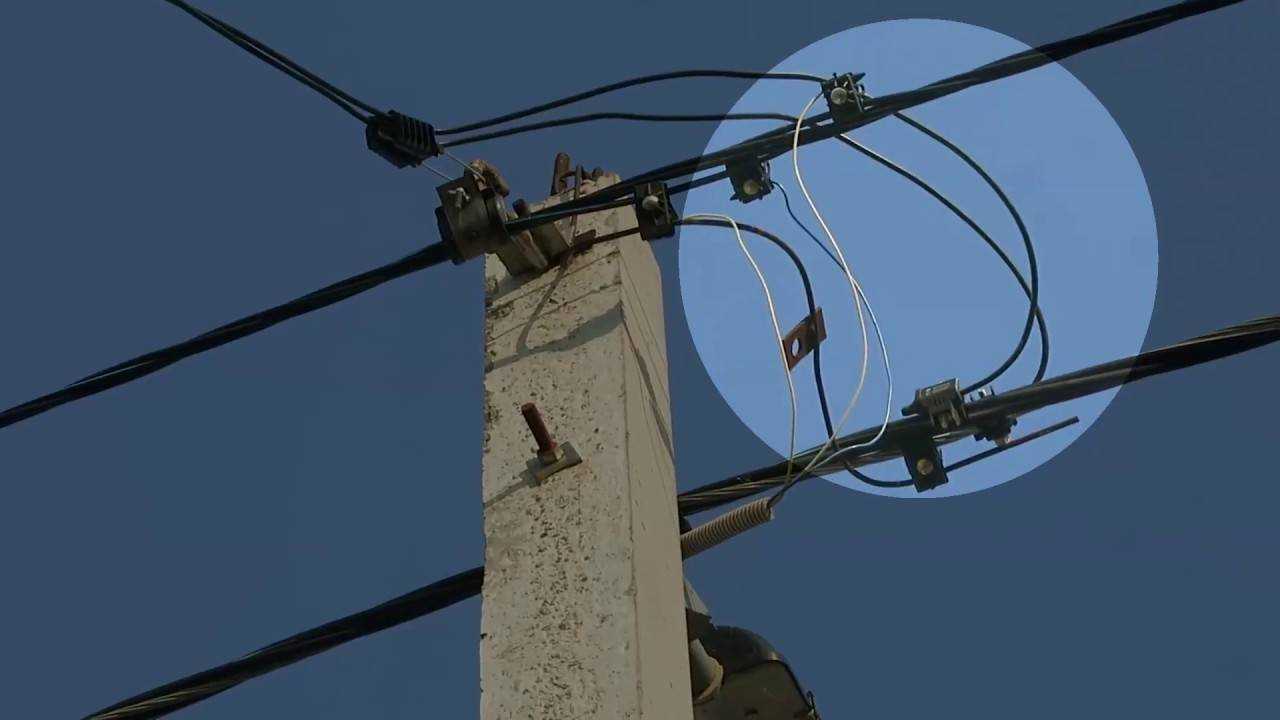

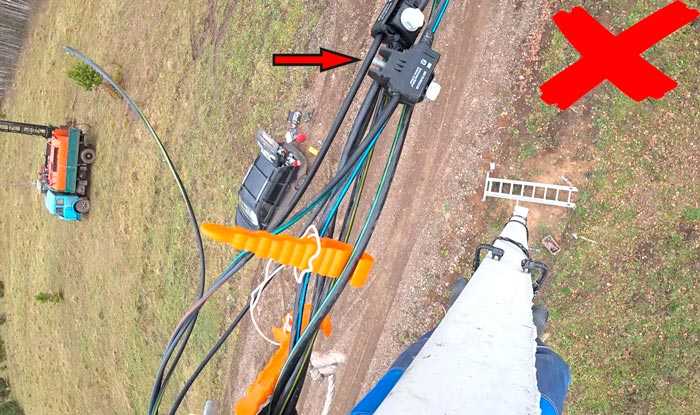

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.

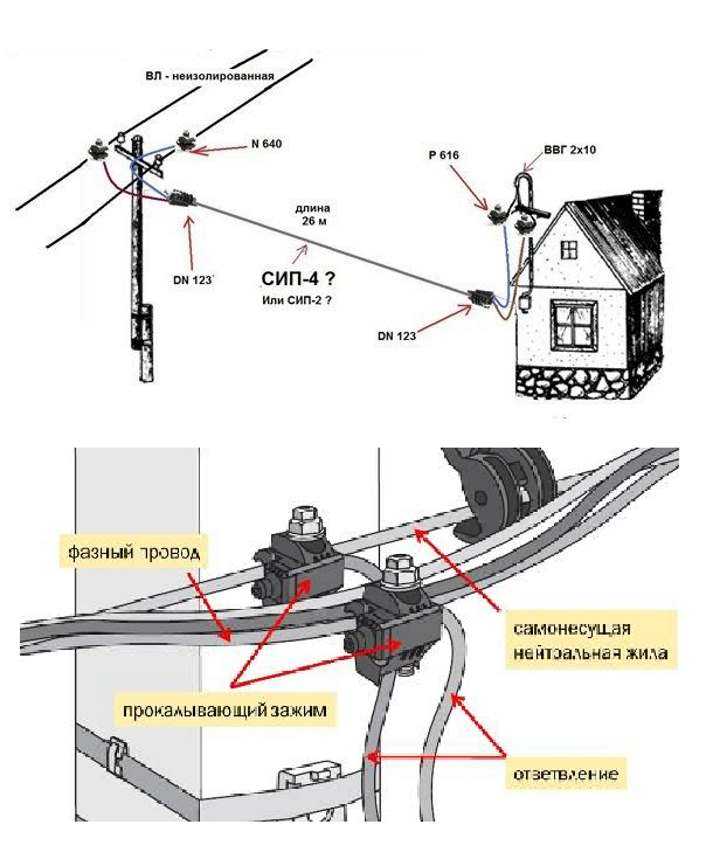

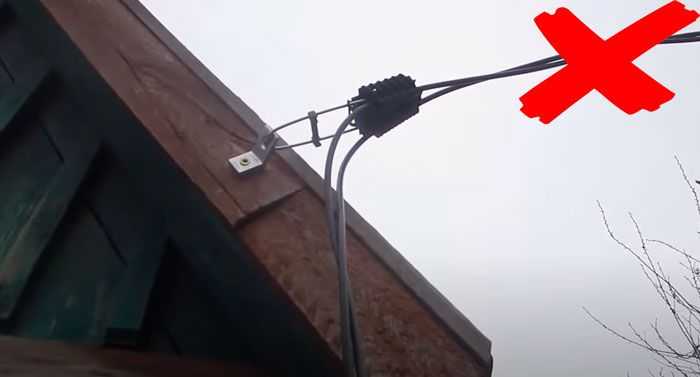

2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);

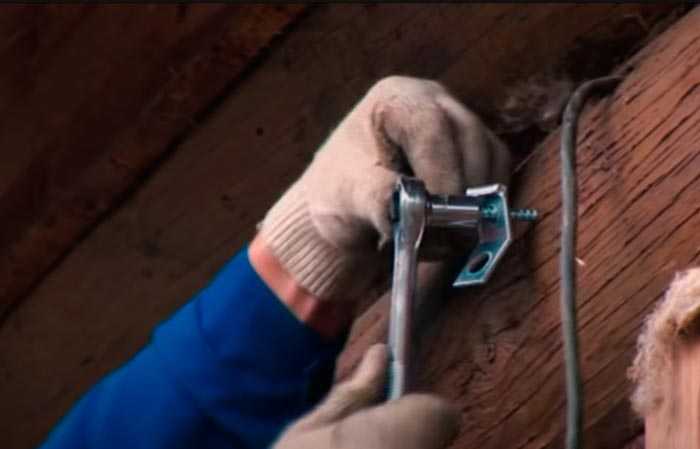

3. специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

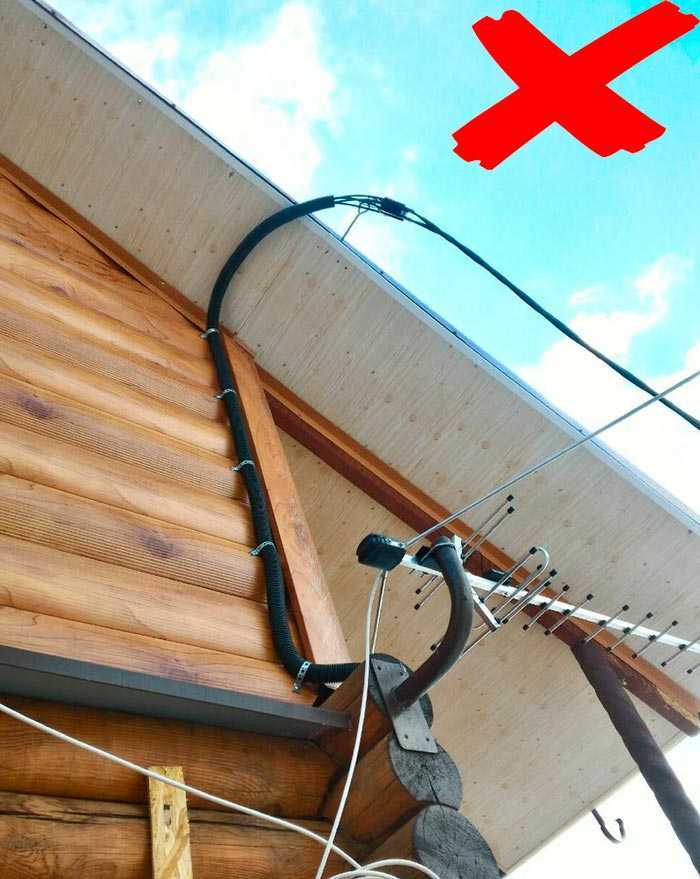

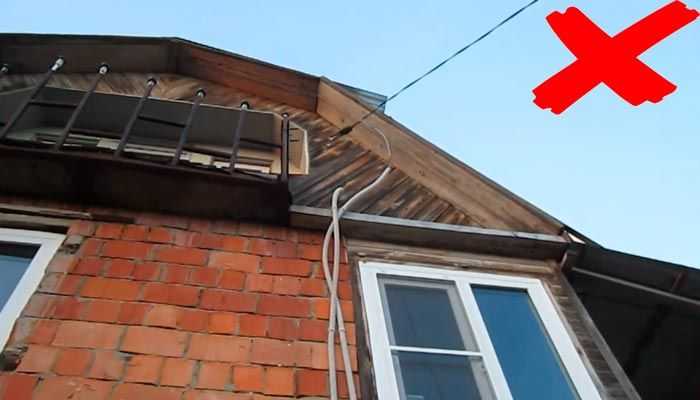

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

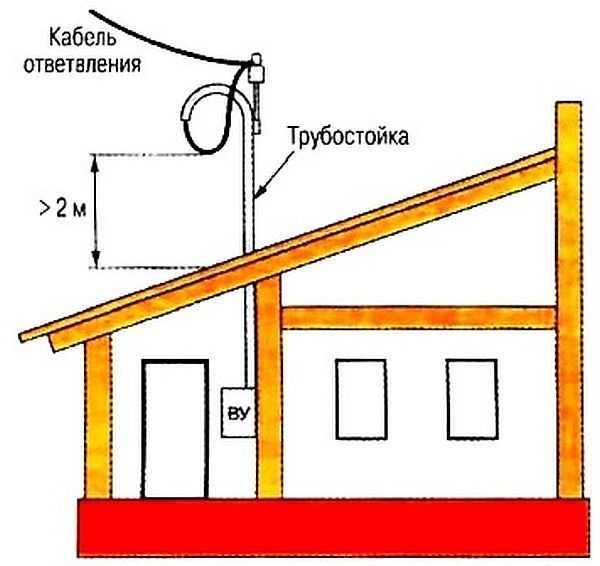

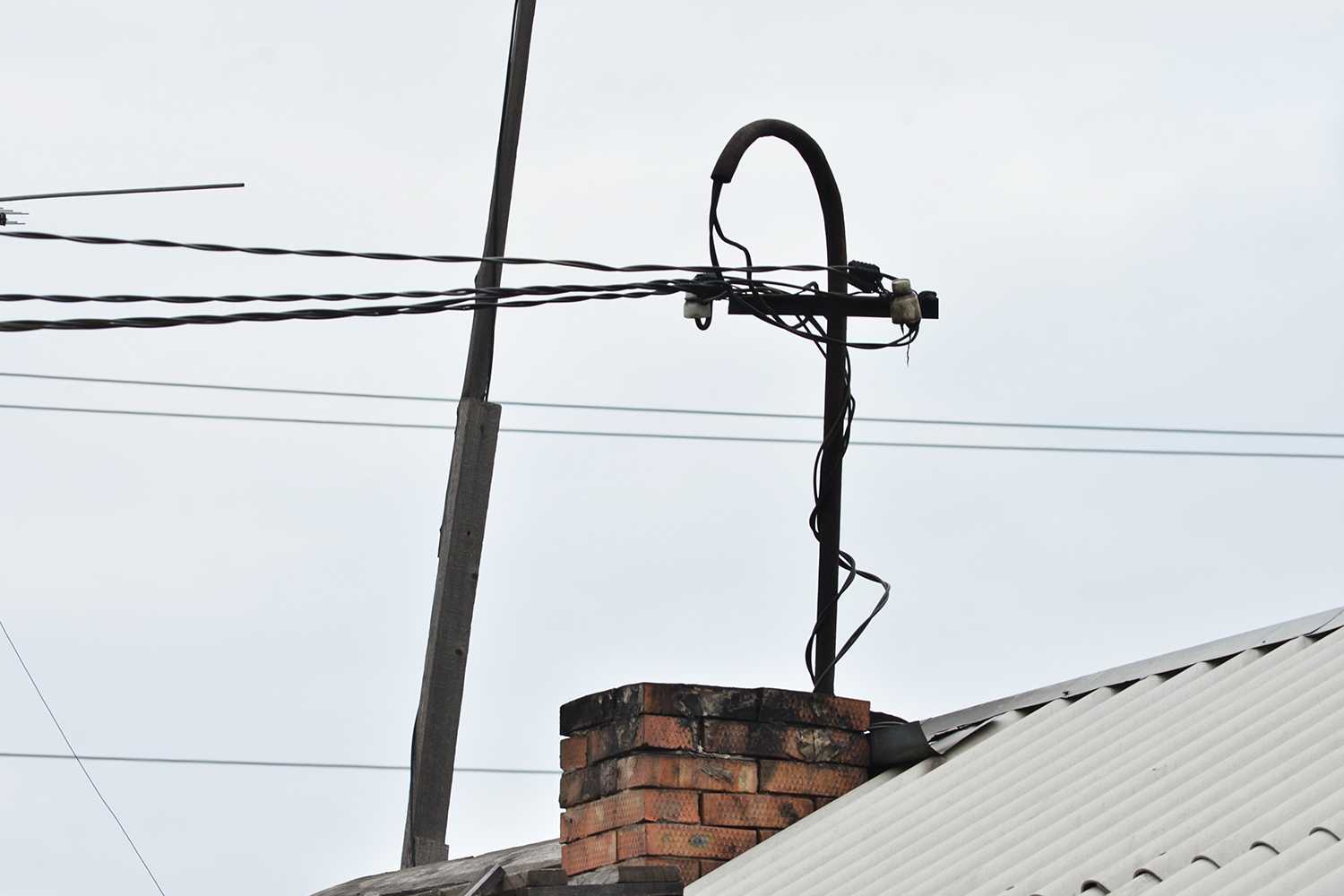

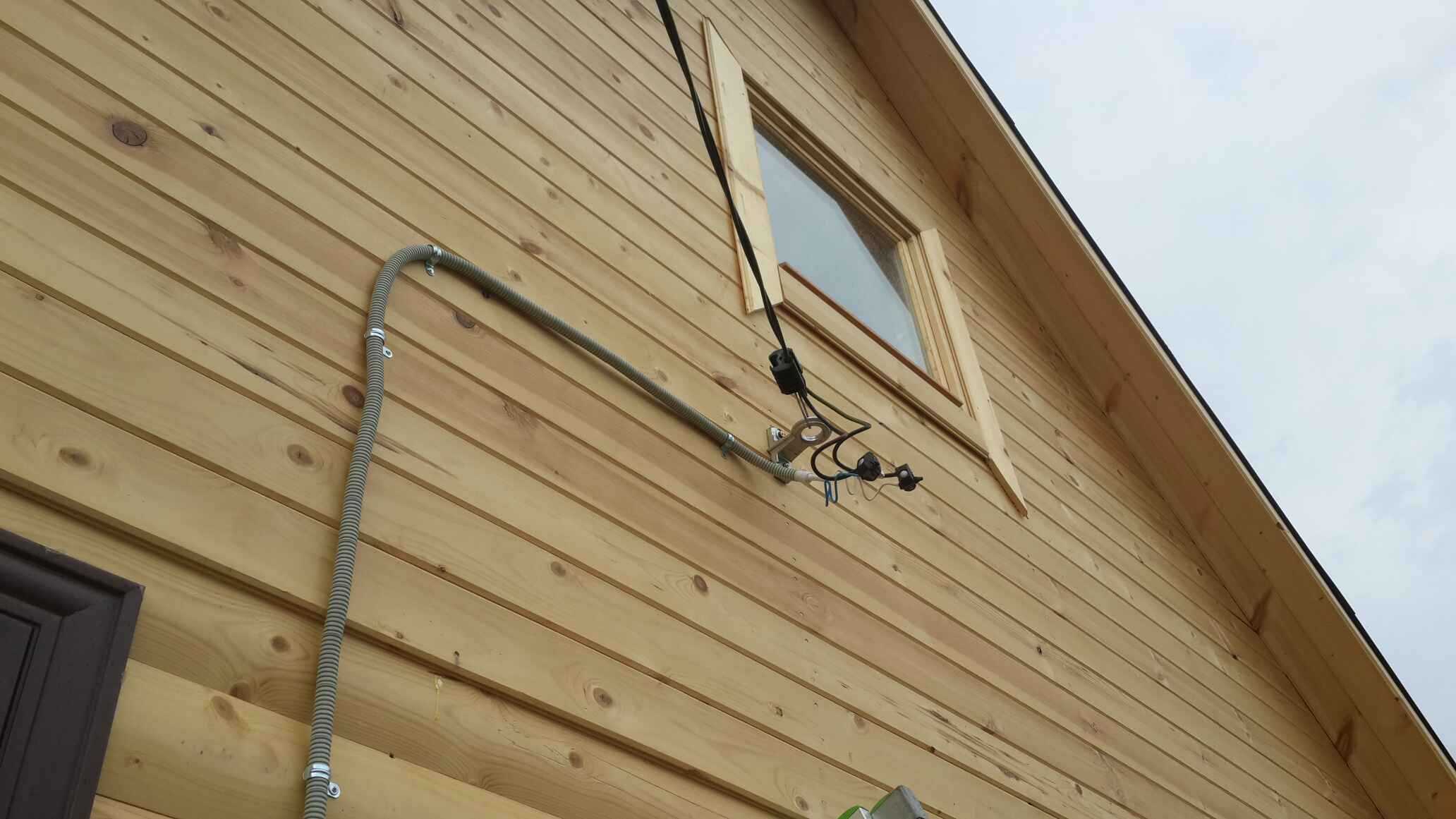

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

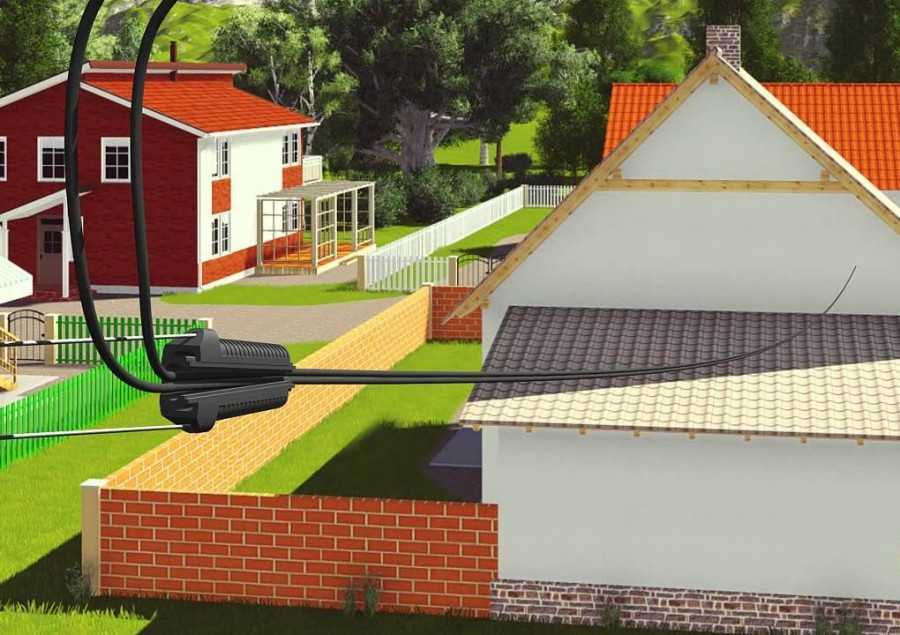

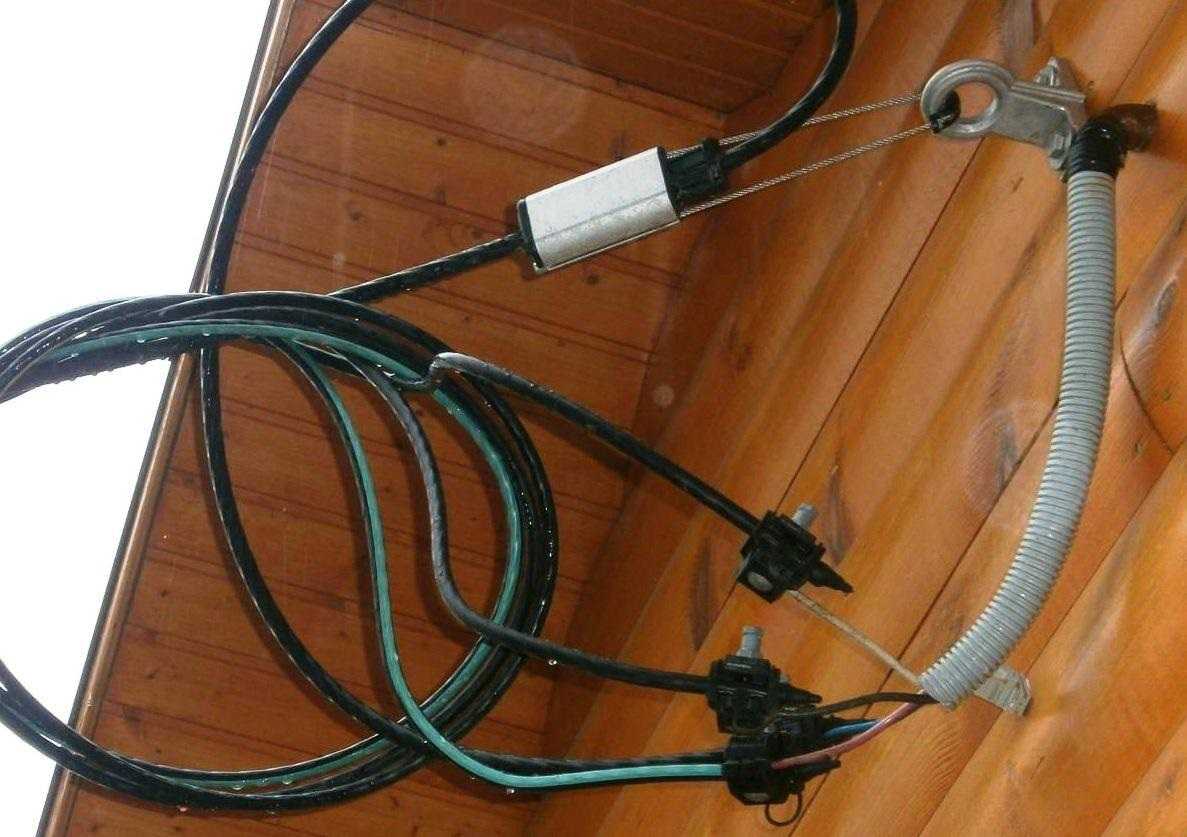

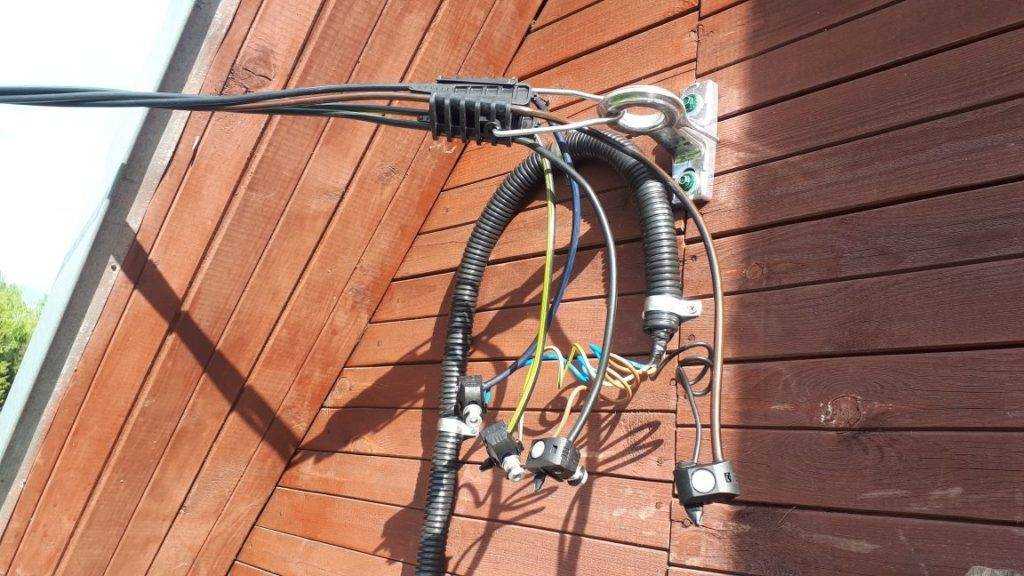

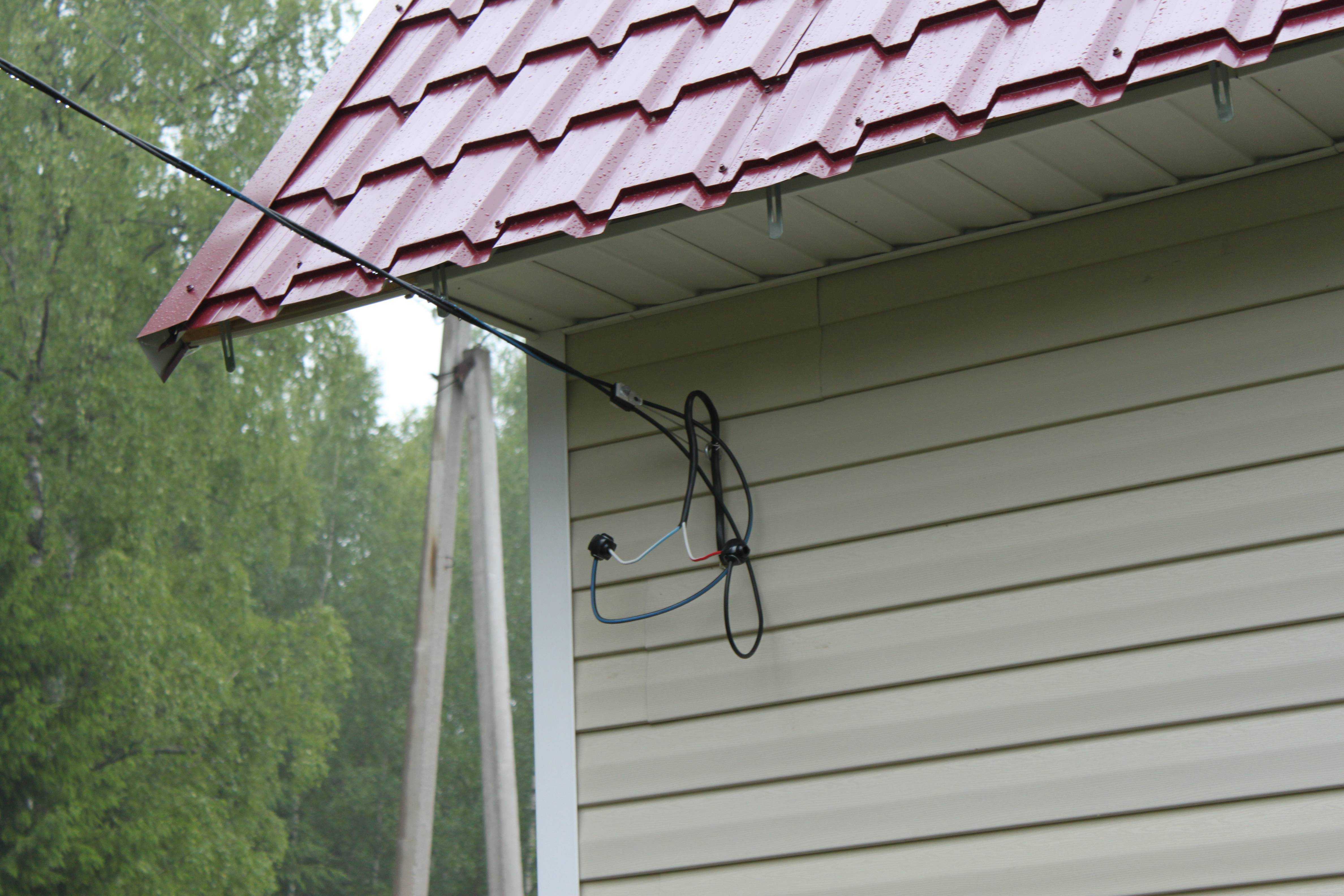

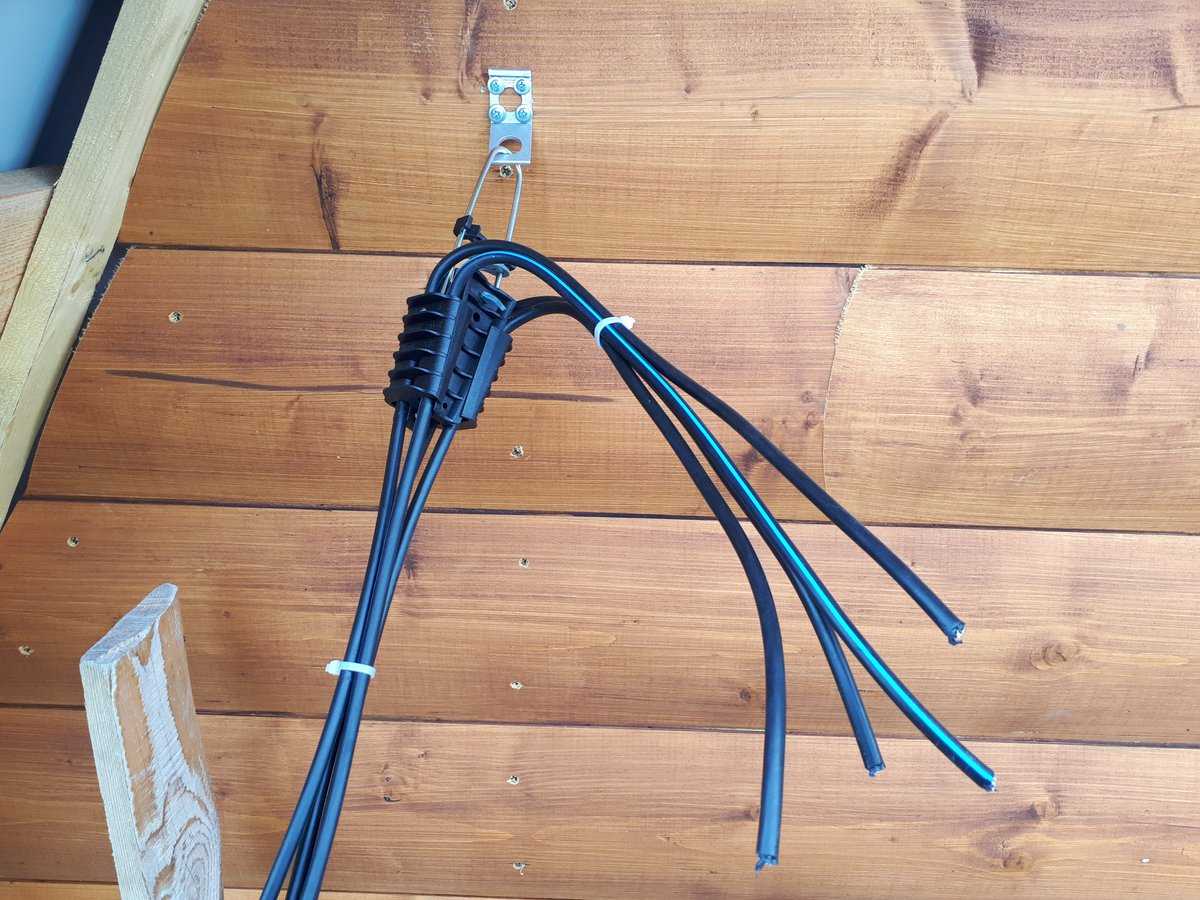

СИП лучший провод для электрического ввода в частный дом

Лучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП.(Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

• 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
• 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

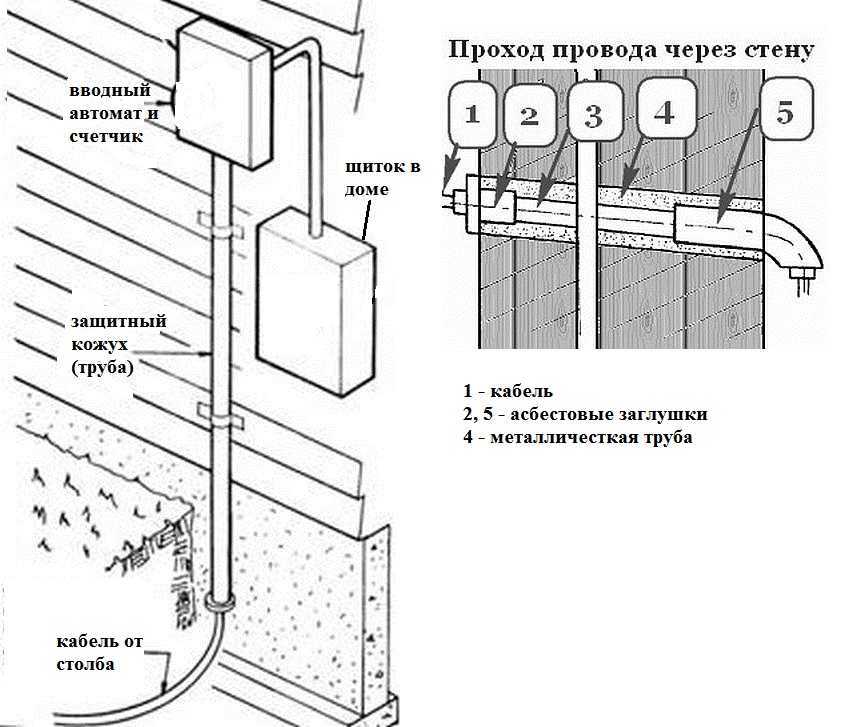

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Как собирать электрощиток читайте тут. Полезно будет прочесть и о правилах соединения проводов в распределительных коробках.

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

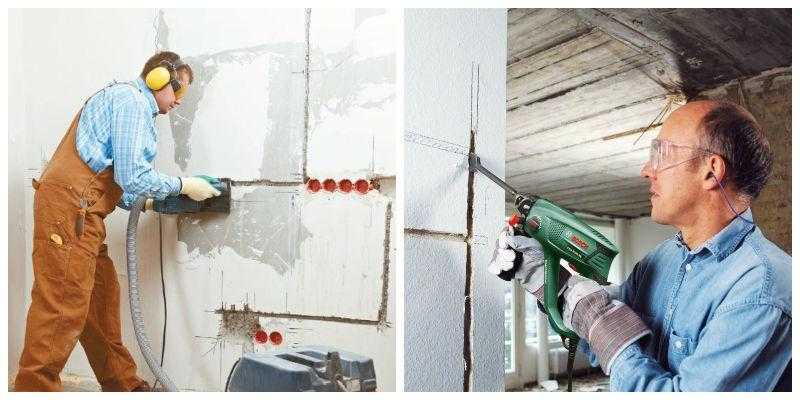

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Ответвление от ВЛ под землей

Для этого следует использовать, так называемый «бронированный» кабель, специально предназначенный для прокладки в земле. В нём между внутренней и наружной пластиковыми оболочками расположена металлическая оплётка — броня. Её задача — защитить кабель от грызунов, а также от возможных подвижек грунта.

Абсолютно неправильно поступают те, кто укладывает провода в трубу: их жёсткое расположение в ней может вызвать недопустимые напряжения. К тому же в трубах нередко скапливается конденсат, который зимой, превратившись в лёд, скорее всего вызовет повреждение изоляции. Таким способом кабель прокладывают только при пересечении проезжей части дорог, при проходе стены, фундамента и т.п. Труба в этих случаях позволит при необходимости заменить повреждённую линию без разрушения полотна дороги или фундамента.

Для укладки кабеля под землёй копают траншею на глубину не менее 0,7 м. Это примерно три штыка лопаты. А лучше — ещё глубже. Под постоянными дорожками из прочного материала (плитка, бетон и т. п.) глубину укладки кабеля допустимо уменьшить до 0,5 м. На дно траншеи слоем не менее 10 см насыпают песок. На песчаную подушку кабель укладывают свободно, «змейкой» и сверху засыпают слоем песка. После этого желательно выполнить механическую защиту — уложить кирпич или обломки шифера.

Прокладка кабеля в грунте. Фото с сайта ooorems.ru Ввод в постройку производят через стальные втулки, проложенные в фундаменте. Устанавливают их с некоторым наклоном наружу, чтобы внутри не скапливалась вода. Повороты втулок, если они необходимы, делают плавными. Однако если есть сомнение в устойчивости постройки, то выполнять ввод через фундамент, тем более под ним, не стоит. Лучше вывести кабель рядом с фундаментом и выполнить ввод через стену. Участок над поверхностью земли до высоты в 2,5 м должен обязательно иметь дополнительную механическую защиту.

Подземный электрический ввод в частный дом

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

Для подземного ввода нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

1.Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.

2.Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Важно! Нельзя заводить кабель под фундаментом, только через или поверх  него

Преимущества и уязвимости подземной электрификации

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра.Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.
