Разводка труб в ванной и туалете: разработка схем, расчет и порядок монтажа систем

Расчет сантехнических систем

Перед тем как сделать разводку воды в туалете и ванной комнате, я не забыл, что нужно сначала определиться с параметрами труб. В частности, пришлось вычислить требуемый диаметр трубопроводов, по которым поступает холодная и горячая вода, а также отводятся нечистоты. Во время расчета я еще определился с числом необходимых фитингов, длиной труб, под каким уклоном они будут смонтированы. При этом учитывал вид устанавливаемых сантехнических приборов и количество воды, которое требуется для их работы.

На заметку!

Каждый сантехнический прибор потребляет конкретный объем воды. Чтобы проще выполнить вычисления, я использовал в расчетах условную единицу. Ведь она позволяет обозначить определенное количество воды без привязки к конкретным цифрам.

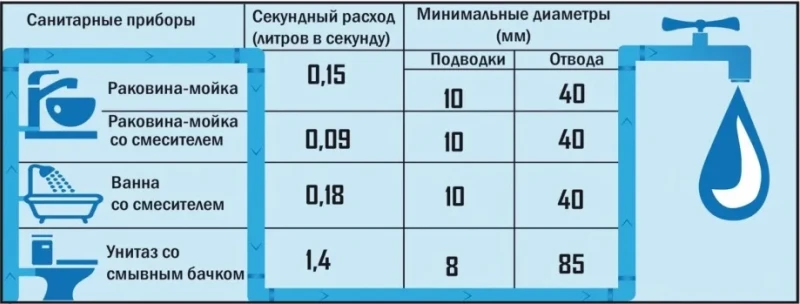

Потребление воды сантехническими приборами

Итак, при расчетах я учел следующее водопотребление:

• умывальник-раковина – 1 условная единица;
• унитаз – 3 условных единицы;
• душ и стандартная ванна – 2 условных единицы;
• стиральная автоматическая машинка – 3 условных единицы.

Из-за небольшого водопотребления каждого устанавливаемого сантехнического оборудования и подключаемой бытовой техники получилась схема разводки труб водоснабжения в ванной и туалете, состоящая из трубопроводов 1/2 дюйма. Это минимально допустимый и распространенный диаметр. Если бы я выбрал трубы меньшего сечения, тогда стиральная машинка не могла бы нормально работать, а ванна долго бы наполнялась.

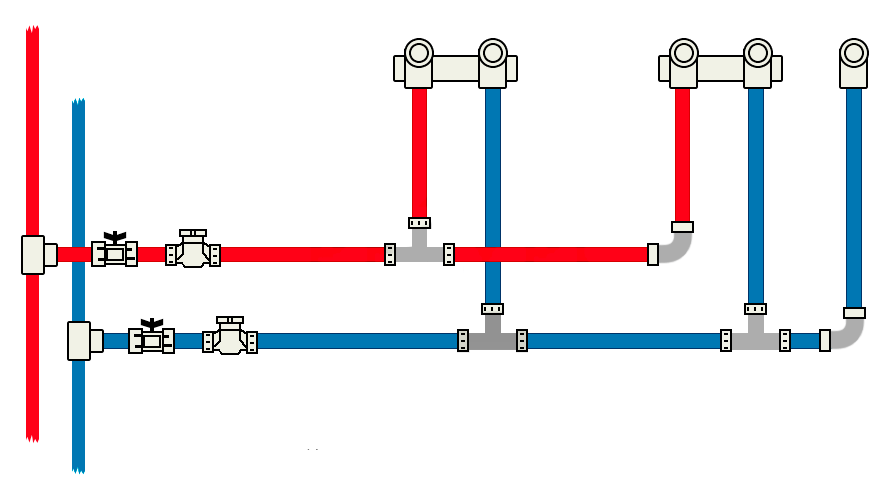

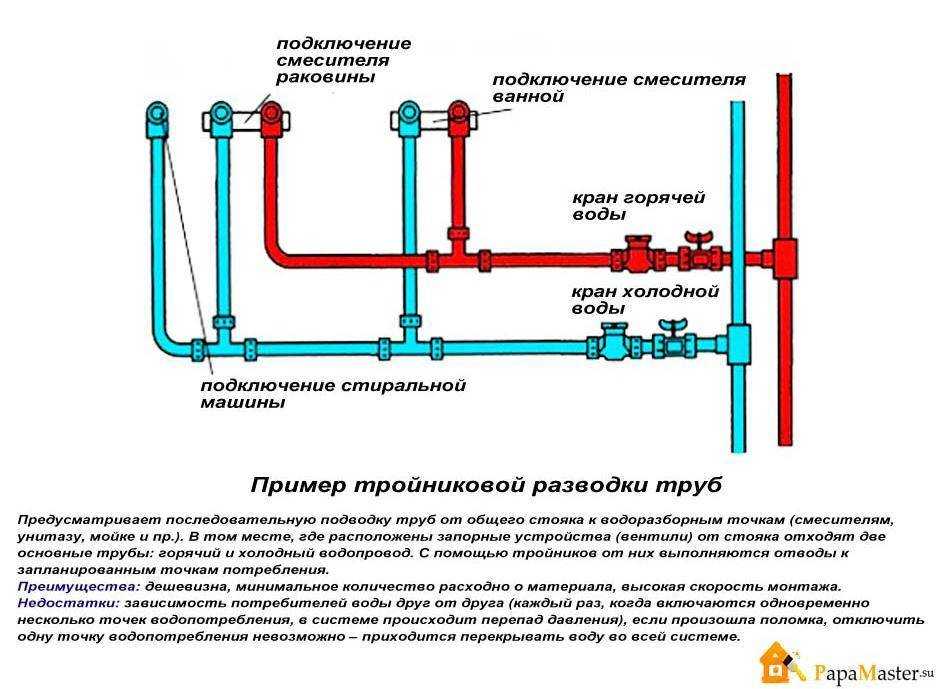

Схема разводки водоснабжения из труб диаметром 1/2 дюйма

Разводка канализации в ванной комнате и туалете осуществлялась с соблюдением других требований, а именно:

• Когда диаметр канализации равен 1 1/4 дюйма, тогда труба пропускает только одну условную единицу стока. При этом наибольшая длина горизонтально расположенного участка трубопровода без вентиляции составляет 700 мм. В то же время максимальное сечение у вытяжной трубы должно быть 1 1/4 дюйма.
• Когда у канализации диаметр 1 1/2 дюйма, тогда система сможет отвести две условных единицы нечистот. При этом наибольшая протяженность горизонтально расположенного канализационного участка без вентиляции может составлять 1000 мм. В то же время вытяжную трубу монтируют с максимальным сечением 1 1/2 дюйма.
• Когда у системы канализации диаметр равен 2 дюймам, тогда через нее сможет пройти две условных единицы нечистот, а наибольшая длина участка без вентиляции, который расположен горизонтально, должна быть не более 1550 мм. При этом вытяжку делают из трубы диаметром максимум 1 1/2 дюйма.

Диаметры труб для канализации

• Когда у канализационной трубы диаметр равен 3 дюймам, тогда через нее пройдет максимум 20 условных единиц стоков. При этом наибольшая протяженность горизонтально расположенного не вентилируемого канализационного отвода составит 2000 мм. В то же время диаметр вытяжной канализации будет равен максимум 2 дюймам.
• Когда канализация имеет диаметр 4 дюйма, тогда через нее сможет пройти максимум 150 условных единиц нечистот. При этом длина не вентилируемого канализационного участка будет составлять максимум 3000 мм, а диаметр вытяжной трубы должен быть равен 3 дюймам.

На заметку!

Выполненная разводка сантехники в доме после правильно проведенного расчета обеспечила нормальную и стабильную работу подключенных приборов. При этом советую делать небольшой запас, когда рассчитывается объем потребляемой воды и нечистот. Это необходимо, чтобы была возможность в будущем при необходимости подключить дополнительное оборудование.

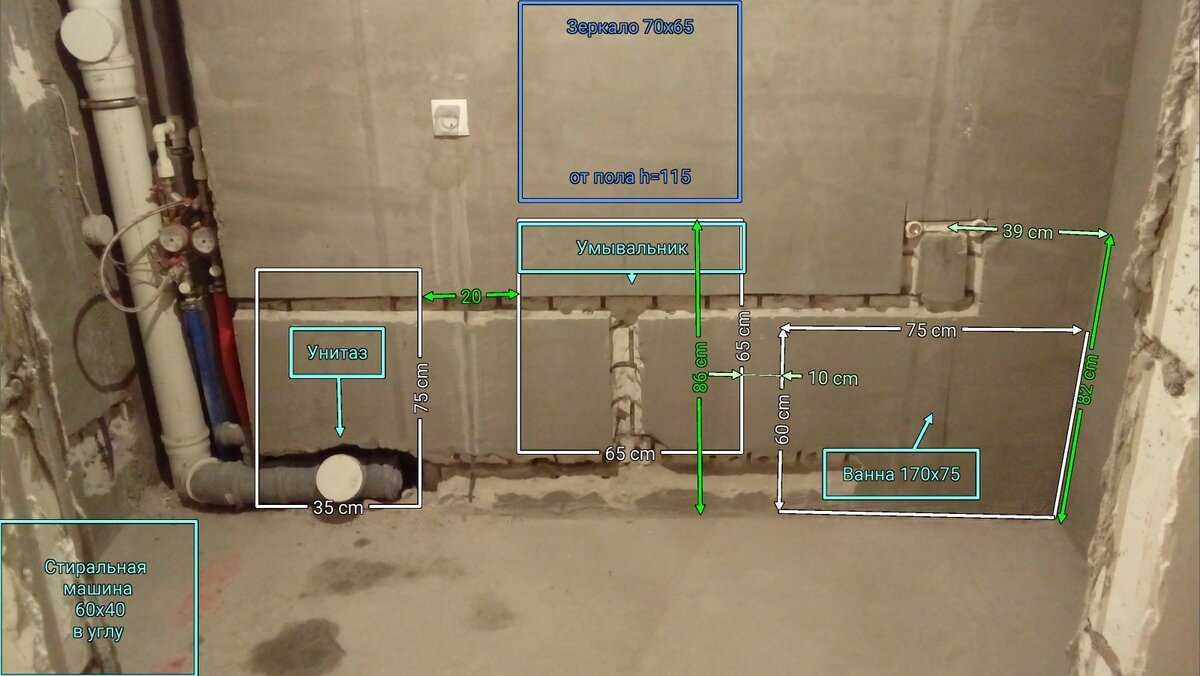

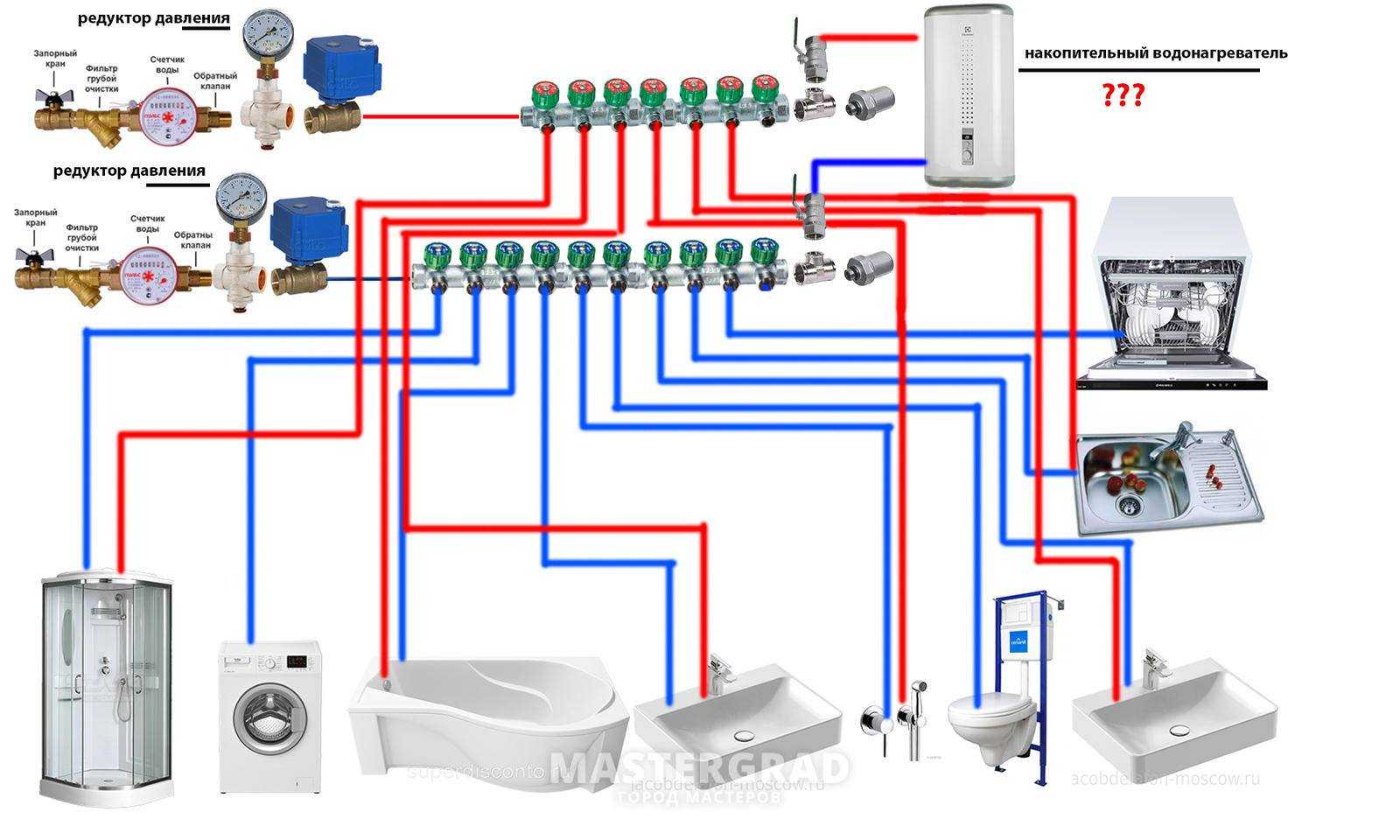

Пример правильно выполненной разводки

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Врезка в бытовой водопровод внутри дома

С помощью врезки мы можем обустроить ответвление от основной линии домашнего водопровода, с помощью которого можно подключить дополнительный источник потребления или систему полива.

Если водопровод запитан от колодца, то врезку в трубу можно обустроить где угодно. При магистральном водоснабжении врезку можно установить только за счетчиком учета потребления воды.

При этом технология обустройства «внутренней» врезки несколько отличается от вышеописанного способа. Ведь напор во внутренней сети можно отключить в любой момент, попросту перекрыв центральный запорный вентиль. Поэтому для врезки в данном случае нужен обычный тройник, а сама работа реализуется следующим способом:

• Вы перекрываете центральный вентиль и сливаете воду из труб, открыв самый «нижний» кран.
• Далее вы разделяете трубопровод в нужном месте, используя для этих целей труборез или болгарку. При этом под место среза нужно поставить лоток: ведь некоторая порция воды останется в трубах. Кроме того, на этом же этапе нужно вырезать из тела трубопровода участок, габариты которого совпадают с длиной тройника.
• Следующий шаг – монтаж самого тройника. В пластиковый трубопровод тройник врезают как обычную электромонтажную муфту, спаивая стыки сварочным аппаратом. А вот паяльник для гладких муфт в этом случае применять не рекомендуется, из-за возможных затруднений с монтажом зафиксированной трубы на нагревательный калибр. Впрочем, возможна и альтернатива – монтаж тройника на цанговые зажимы или пресс-муфты. В стальные трубы тройник врезают с помощью резьбовой пары, нарезая сгон на теле трубы водопровода плашкой. Сварочные работы в этом случае не рекомендованы, из-за возможных затруднений с формированием кольцевого шва.
• В финале вы монтируете в отвод тройника запорный вентиль, с помощью которого можно перекрыть новую ветвь водопровода. После этого можно открыть центральный вентиль и пользоваться системой водоснабжения.

Монтаж новой линии проводят при работающем водопроводе. Ведь отвод тройника перекрыт отдельным запорным вентилем.

Источники водоснабжения для устройства водопровода ↑

По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.

• Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
• Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.

Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).

Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.

Децентрализованная схема организации водопровода

У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.

Независимо от схемы, согласно которой было выполнено подключение водопровода к частному дому, из неиспользуемой в морозный период системы воду нужно слить, перекрыть ее поступление, убрать насосное оборудование из колодца, водоема, скважины. Водопровод, подключенный к центральным сетям, перекрывают в смотровом колодце, слив всю воду через вентиль.

Подключение дома к центральному водоснабжению

1. Первое, что вам понадобиться сделать, так это обратится с заявлением с просьбой подключить водопровод вашего дома к магистрали водоснабжения в организацию, которая предоставляет услуги по водоснабжению домов вашего микрорайона.
2. После приема у вас заявления, специалистами организации будет подготовлена техническая документация с указанием схемы разводки водопровода и диаметра труб, которые будут использоваться для подключения системы водоснабжения к вашему дому. Кроме технической документации будет подготовлена смета с описанием, сколько стоит провести воду к водопроводу дома и сколько стоит монтаж того или иного элемента системы водоснабжения.
3. После оплаты услуг организации, ее специалисты произведут все необходимые монтажные работы. При этом вам следует провести самостоятельный контроль, чтобы прокладка водопровода и подключение труб к вашему дому были выполнены качественно.

К основным преимуществам подключения водопровода дома к центральной магистрали можно отнести простоту и высокую скорость выполнения всех соответствующих работ, ведь работы по разводке водопровода и его прокладке вам не нужно будет выполнять самому – разводка и монтаж будет осуществляться опытными монтажниками с применением соответствующей техники и соответствующего оборудования.

Если говорить о недостатках подключения водопровода дома к централизованной системе водоснабжения, то по большому счету их два: качество подаваемой в ваш дом воды и необходимость в регулярной оплате этой самой воды. Именно поэтому все больше и больше владельцев домов отказываются от центрального водоснабжения и проводят автономное.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½” — 12,7 мм;
• ¾” — 19,0 мм;
• 1” — 25,4 мм;
• 1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Какую трубу лучше использовать для водопровода под землей. Технология прокладки пластиковых водопроводных труб

Прежде всего следует составить подробную схему монтажа с расчетом каждого элемента соединения. Всю необходимую арматуру следует приобрести заранее, поэтому точность расчета тут очень важна. Зачастую по халатности не учитывают некоторые фитинги или путают ввод-вывод, что влечёт за собой лишние расходы и потерю времени.

Совет

: закладывайте шаровые краны везде, где теоретически может понадобиться смена оборудования, установка агрегатов – стиральной или посудомоечной машины, мойка или раковина, насос для подкачки или дополнительный счётчик. Лучше заранее предусмотрите возможные запасные входы, чем потом в случае необходимости выпускать воду из системы и врезать кран.

Понадобятся:

• пластиковые трубы (рассчитайте диаметр);
• фитинги;
• скобы (крепят трубы к стенам);
• пластиковые метизы;
• перфоратор или дрель;
• специальные ножницы для разрезания труб;
• паяльник.

Совет:

специнструментарий легко можно взять в аренду — посуточно. Работа идёт предельно просто. У паяльника двусторонняя насадка. На одну сторону вдеваем край трубы, на другую — муфты. Когда пошло расплавление, снимаем и спаиваем их между собой, пока не остыли. Расплавленный жидкий пластик должен слегка выдавиться сквозь соединение, это будет показателем плотного прилегания и склеивания двух элементов. И так по всему периметру.

Важно

: не допускайте почернения пластика. Если это произошло, значит, вы его перегрели и испортили

Очень важно делать всё чётко, поскольку муфта одевает на трубу лишь единожды. Её нельзя будет повернуть, вытащить и поправить, изменить положение

Когда все узлы водопровода спаяны, подходит время их крепления к стене. Для этого на стене вычерчивается линия крепления, с соблюдением уклонов, просверливаются отверстия, в которые внедряются дюбель-гвозди. На них крепится непосредственно сама труба.

Совет

: рекомендуем вам применять в водопроводе пластиковые трубы не только по причине всем известных качественных характеристик (таких как лёгкость, антикоррозийность, удобство монтажа, доступность цены и пр.), но и по такому не всеми учитываемому качеству как пропускная способность водопроводных труб.

Пластиковые трубы со временем не меняют этот показатель, так как не скапливают внутри себя ржавчину и мусор, и способны транспортировать воду под высоким давлением с хорошей скоростью подачи.

• Разновидности водопроводных труб
• Выбор труб в зависимости от источника воды
• Выбор труб в зависимости от грунта
• Какой должна быть глубина заземления?

Какую трубу использовать для водопровода под землей? Таким вопросом часто задаются строители. Люди привыкли прокладывать любые коммуникации под землей. Объяснение этому очень простое. Дело в том, что грунт является более безопасной средой, нежели воздух. Весь объем проходящих грунтовых вод гораздо меньше, чем объем атмосферных осадков, воздействие различных температур намного слабее, и еще один плюс в том, что подземные трубы гораздо сложнее повредить, нежели те, которые проложены на поверхности.

Виды водопроводных труб: 1-чугунные, 2-пластиковые, 3- металопластиковые, 4- медные.

Использование труб для подземного водопровода зависит от множества различных факторов.

Какие трубы лучше для водопровода металлопластик или полипропилен. Полипропилен и металлопластик. Плюсы, минусы и правила выбора.

Два самых популярных вида полимерных трубопроводов для внутреннего водоснабжения и отопления  —  полипропиленовые и металлопластиковые. Давайте рассмотрим их отличия, преимущества и недостатки.

И те и другие трубы могут выполнять 4 основных функции:

1. ХВС (холодное водоснабжение)

2. ГВС (горячее водоснабжение)

3. Отопление

4. Водяные тёплые полы

Но у каждой из этих функций есть свои нюансы —  для одной предпочтительнее металлопластик, для другой полипропилен. Рассмотрим этот вопрос подробнее:

 Сначала сравним между собой эти 2 вида трубопроводов по разным параметрам:

1. Свойства трубопроводов

Трубы пвх для водопровода. Пластиковые трубы для водопровода: характеристика, выбор, марки

Пластиковые трубы, их виды и характеристики. Правила выбора изделий для водопроводных систем. Особенности конструкций из полимерных материалов.

Пластиковые трубы — это общее название изделий из полиэтилена, полипропилена, поливинилхлорида и металлополимеров, которые используются для создания систем водоснабжения квартир и домов. Промышленность выпускает подобные образцы в большом ассортименте для монтажа конструкций в различных условиях. В статье приведена информация о популярных видах пластиковых труб для водопроводов, которая будет полезной для пользователей.

Особенности пластиковых водопроводных труб

Пластиковые трубы были созданы из полимеров благодаря развитию современных технологий. Они постепенно вытесняют металлические аналоги за счет улучшенных эксплуатационных характеристик. Существует несколько видов пластиковых труб, отличающихся свойствами и способами монтажа (см. таблицу ниже).

Несмотря на различные свойства материалов, из которых изготовлены трубы, у изделий есть много общего:

• При правильном монтаже и обслуживании эксплуатация систем из пластиковых труб может длиться 50 лет, что многократно превышает срок службы металлических аналогов.
• Полости не забиваются солевыми и другими отложениями, поверхность не ржавеет. Но это не гарантирует идеально чистую воду из крана, поэтому наличие фильтра на выходе из системы обязательно.
• Изделия легкие, в 3-10 раз легче металлических. Они не создают особых нагрузок на другие конструкции.
• Современные образцы изготавливаются из экологически чистого материала, не загрязняющего почву и не ухудшающего качество воды.
• Плотный материал погашает шум потока жидкости.
• Монтаж водопровода из таких изделий простой, его можно выполнить без посторонней помощи.
• Трубы можно прокладывать по любой трассе, а для поворотов не требуется сложное оборудование.
• Они хорошо переносят большие перепады температур, не лопаются при замерзании и не вздуваются при нагревании.
• Изделия не требуют специальных условий для хранения и транспортировки.
• Цена пластиковых труб для водопровода, по сравнению с металлическими образцами, невысокая.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

Открытая прокладка труб.Комбинированный способ прокладки.

Сварка полипропиленовых труб

Соединение труб, изготовленных из полипропилена, в том числе армированных, производится свариванием:

1. Трубы разрезают специальными ножницами, получая отрезки определенной длины.
2. Отмечают места сварки, которые нужно очистить, используя влажную спиртовую салфетку.
3. Установив на сварочном аппарате необходимые насадки, включаем прибор и выставляем на нем температуру.
4. После нагревания аппарата (лампочки погаснут) надвигаем отрезки труб на насадки до отметок, но без проворачивания.

Когда трубы уже заведены, ждем несколько секунд и снимаем насадки (пусть ваш помощник удерживает аппарат), после чего четко и быстро соединяем трубы и немного держим их вместе. Результатом будет ровное соединение. Когда итог не нравится, участок соединения отрезается, а процедура проводится сначала. Сваренные трубы ненадолго оставляют для остывания, а затем используют.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

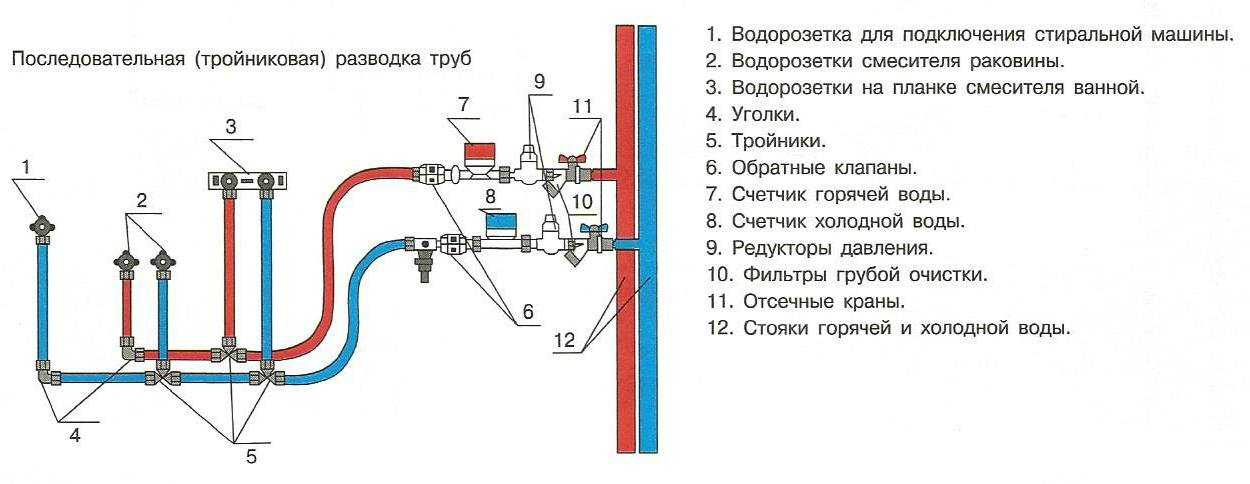

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

• для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
• умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
• к биде подключается горячая и холодная вода, а также канализация;
• к унитазу подводится только холодная вода и канализация;
• если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

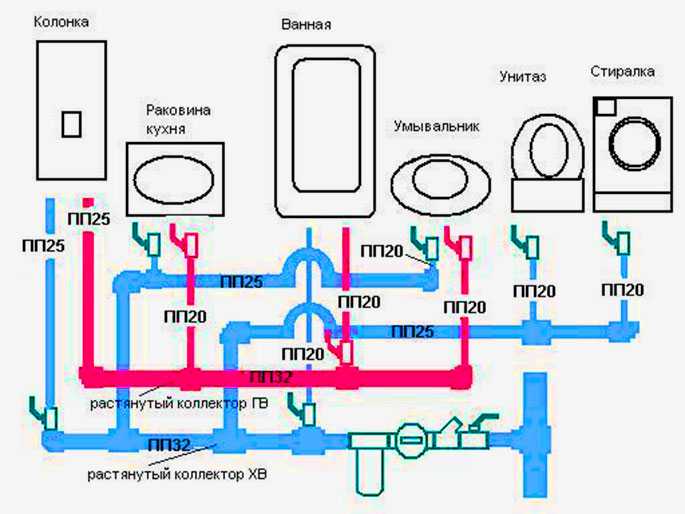

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.
