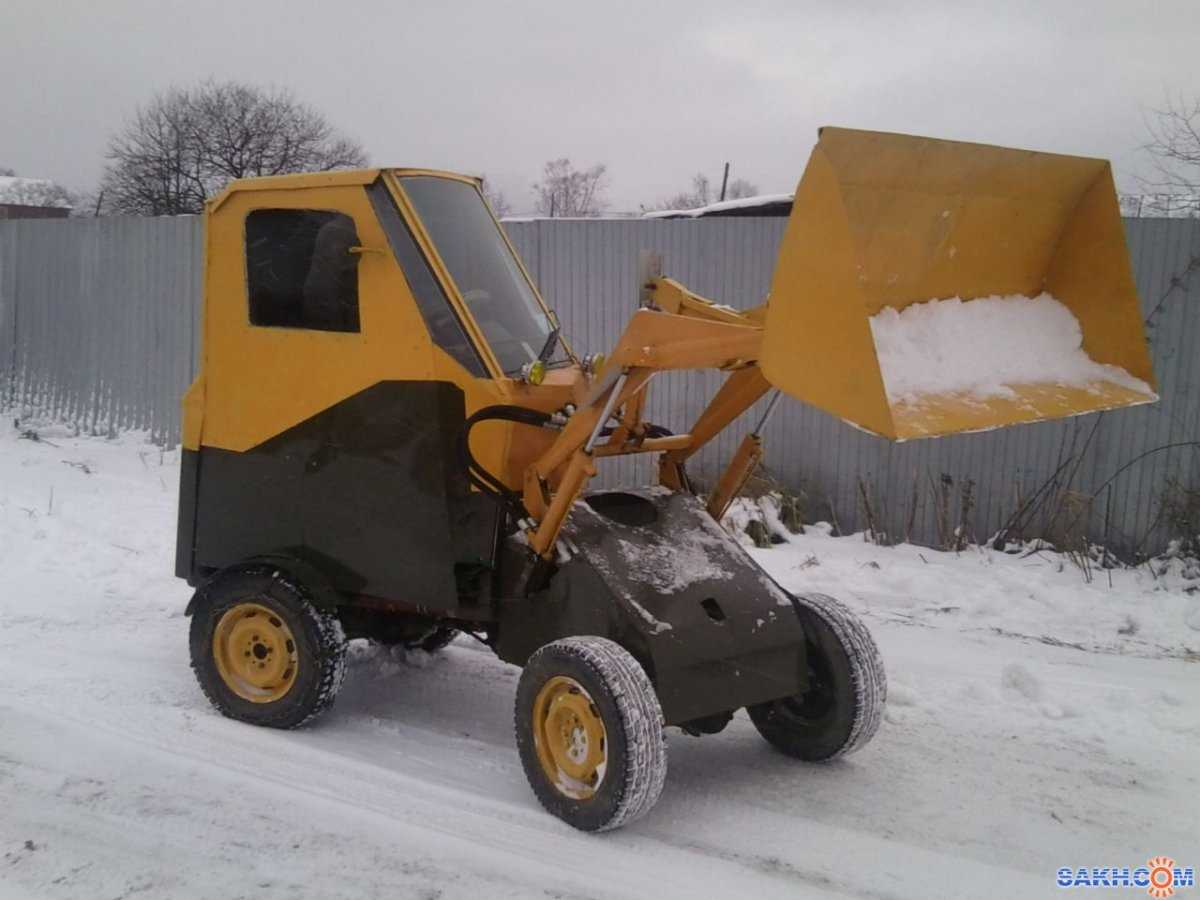

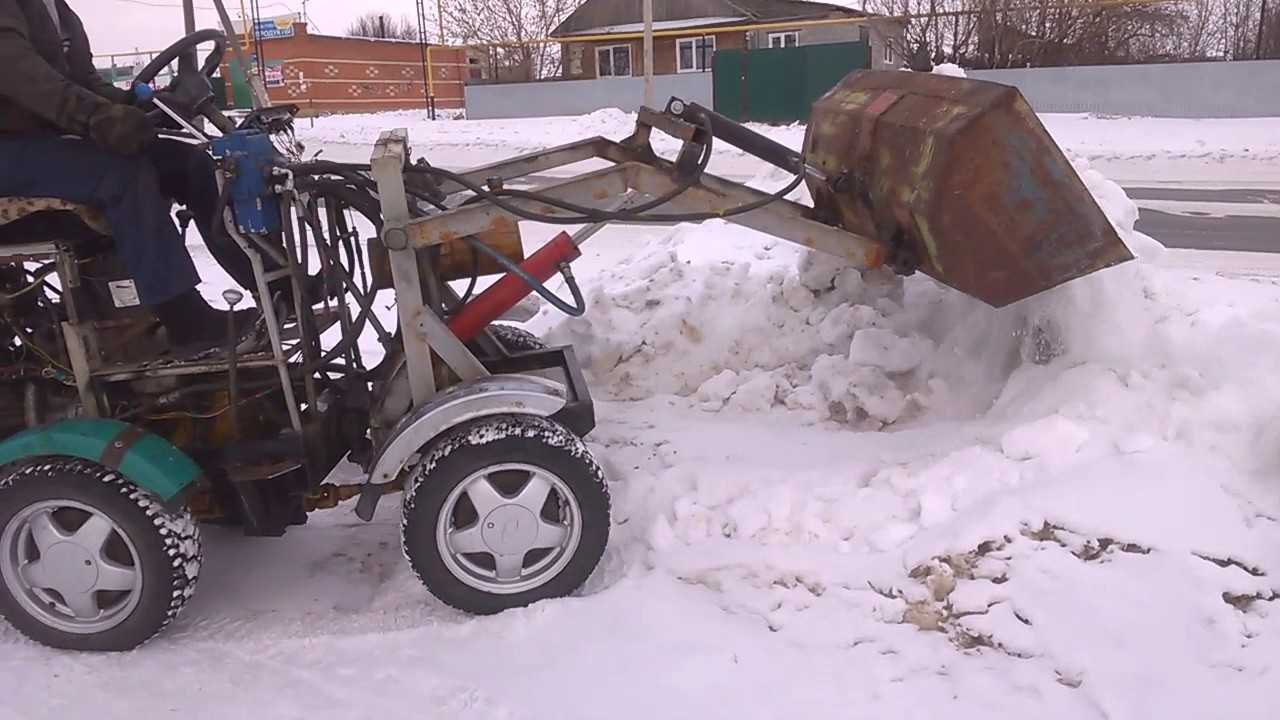

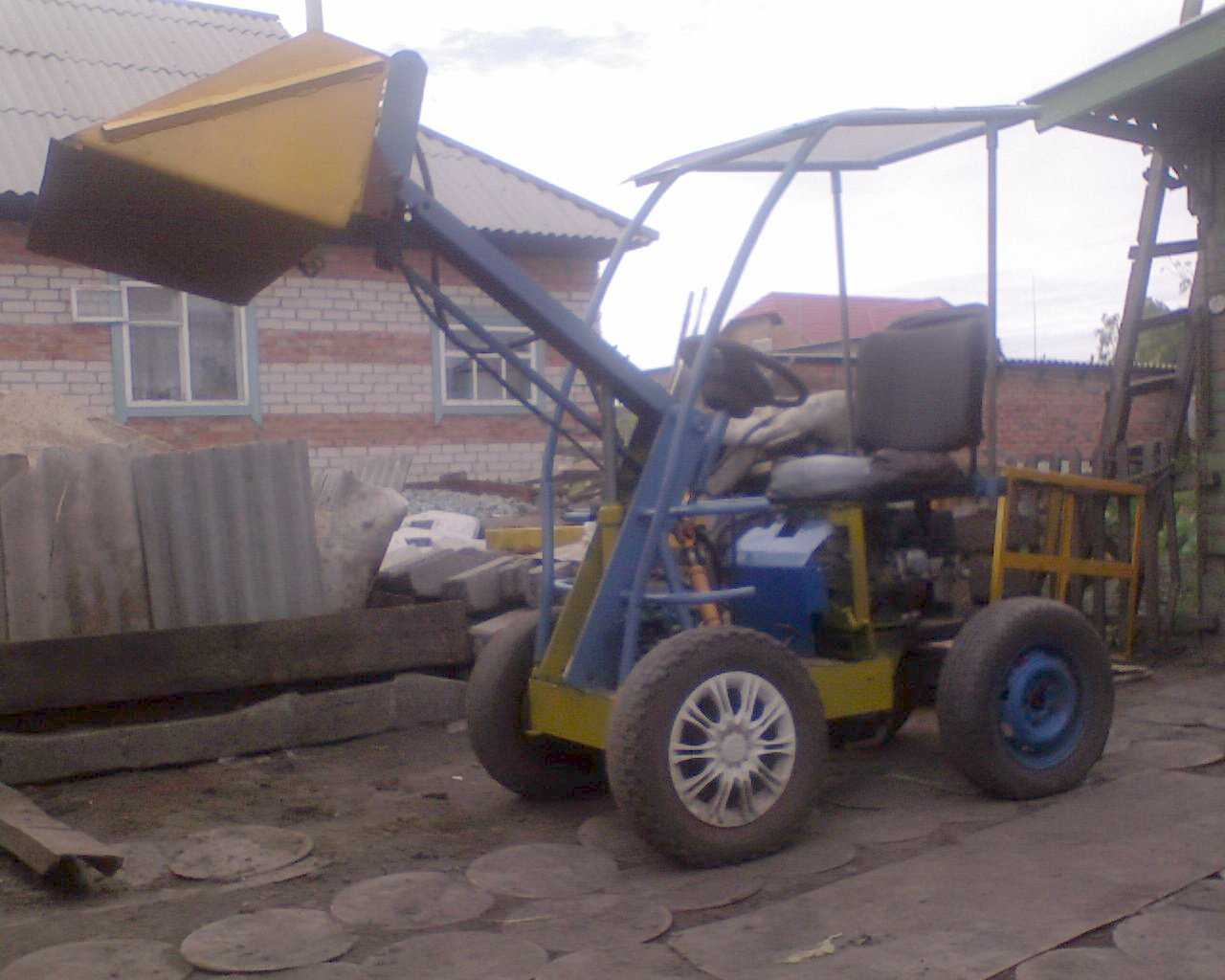

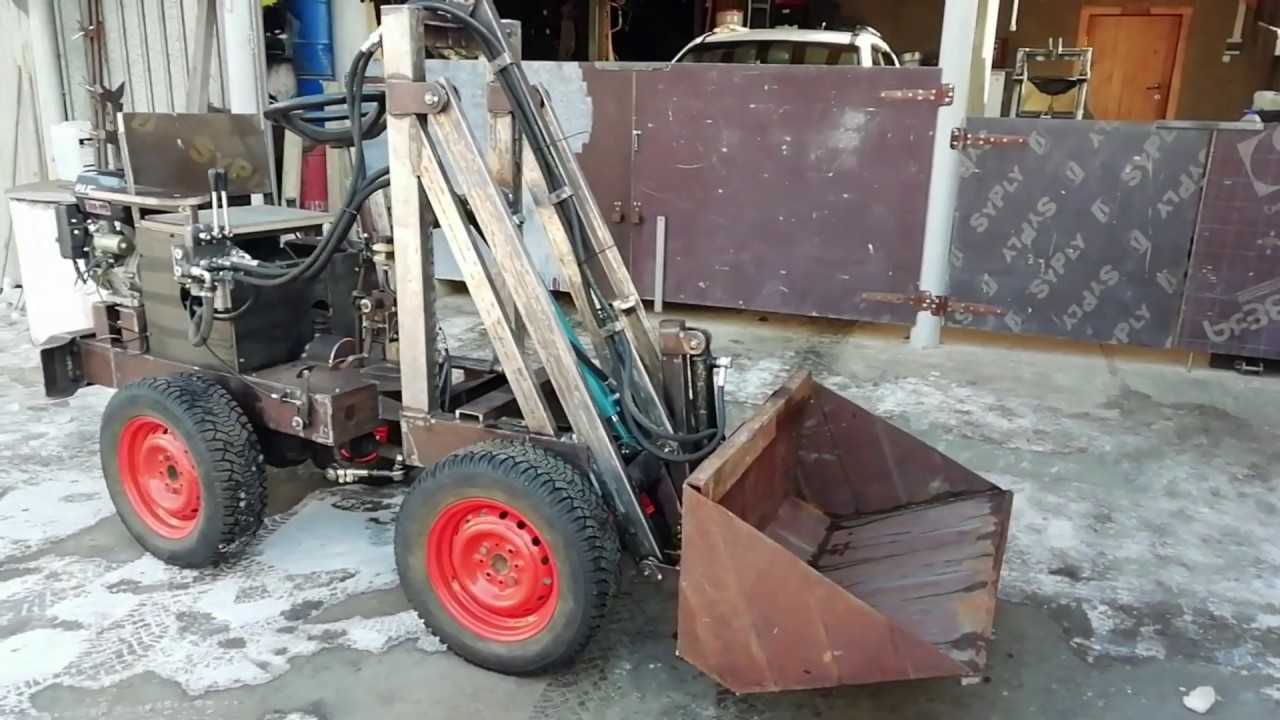

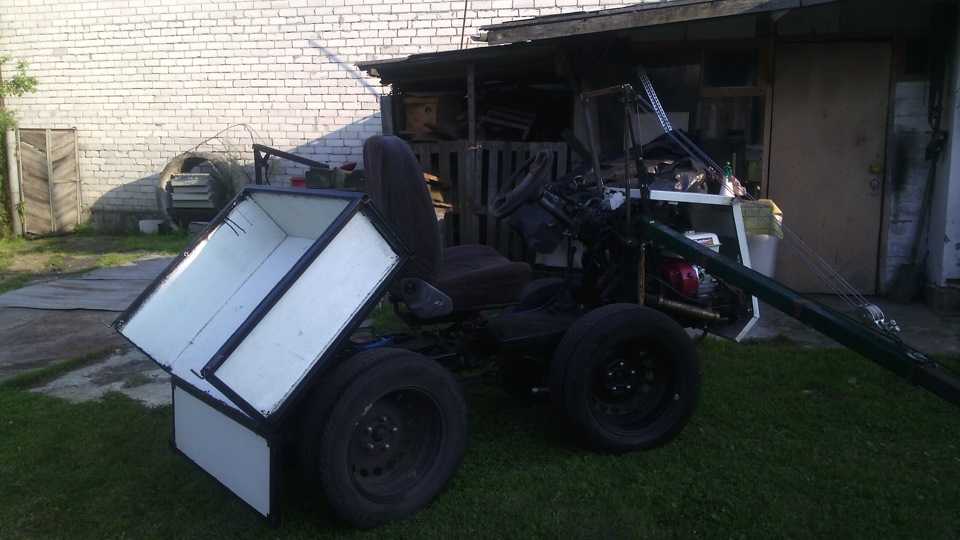

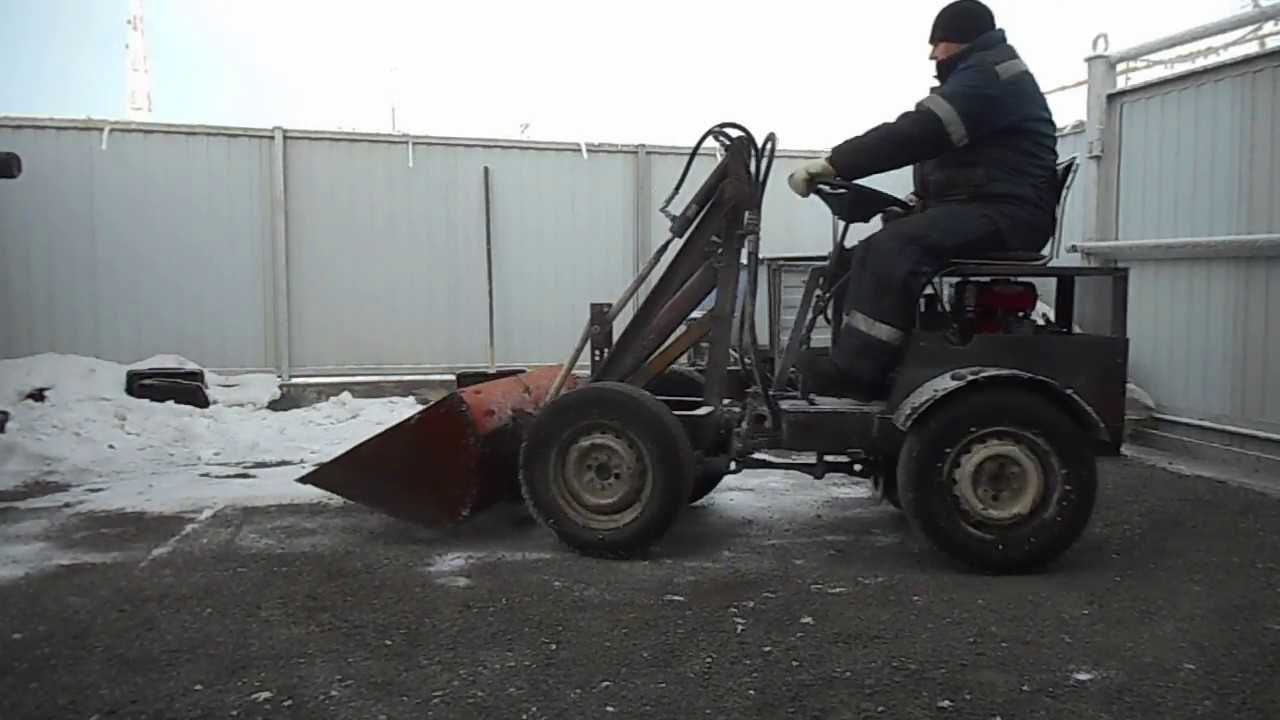

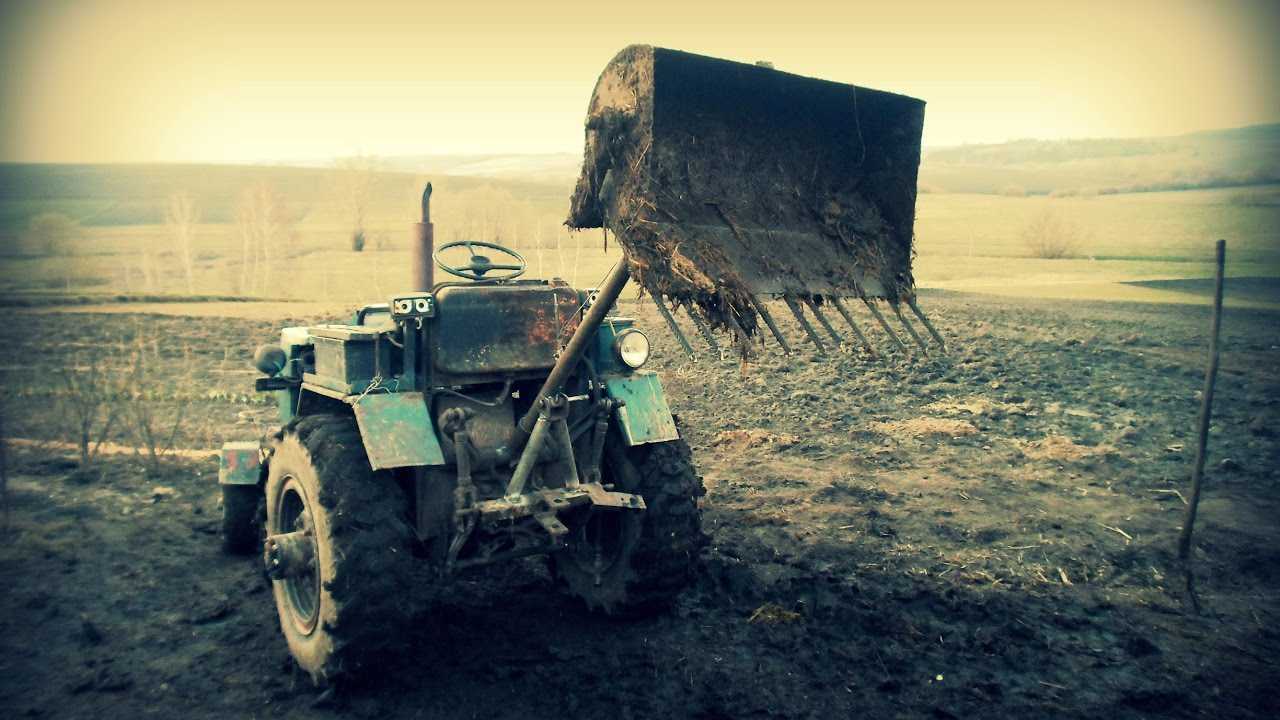

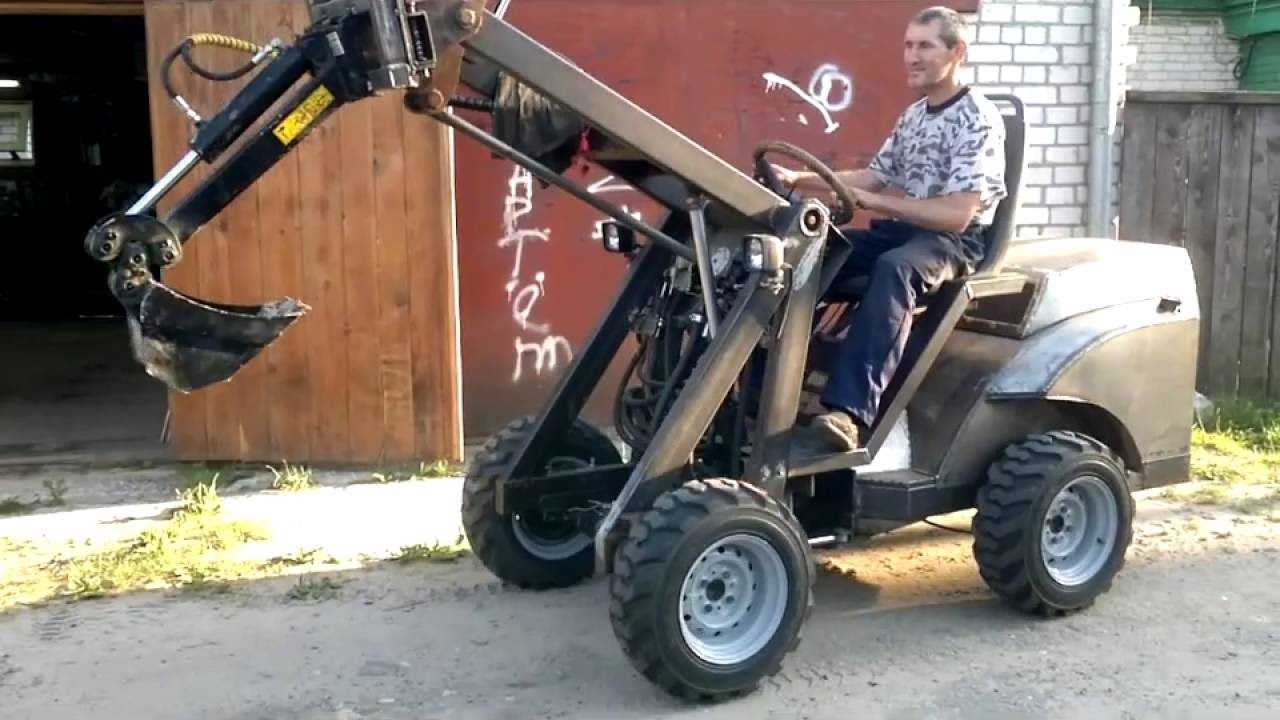

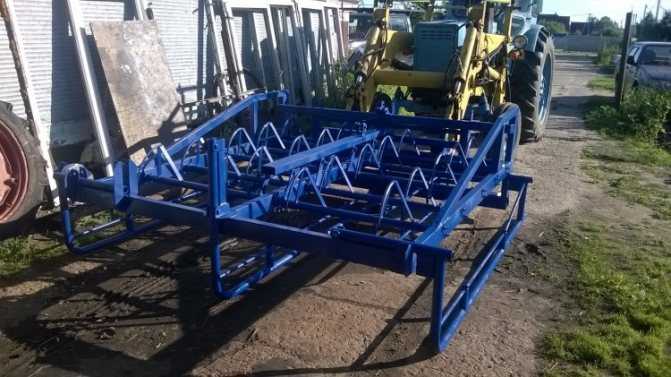

Самодельные погрузчики. фотоподборка лучших из них

Самостоятельная сборка

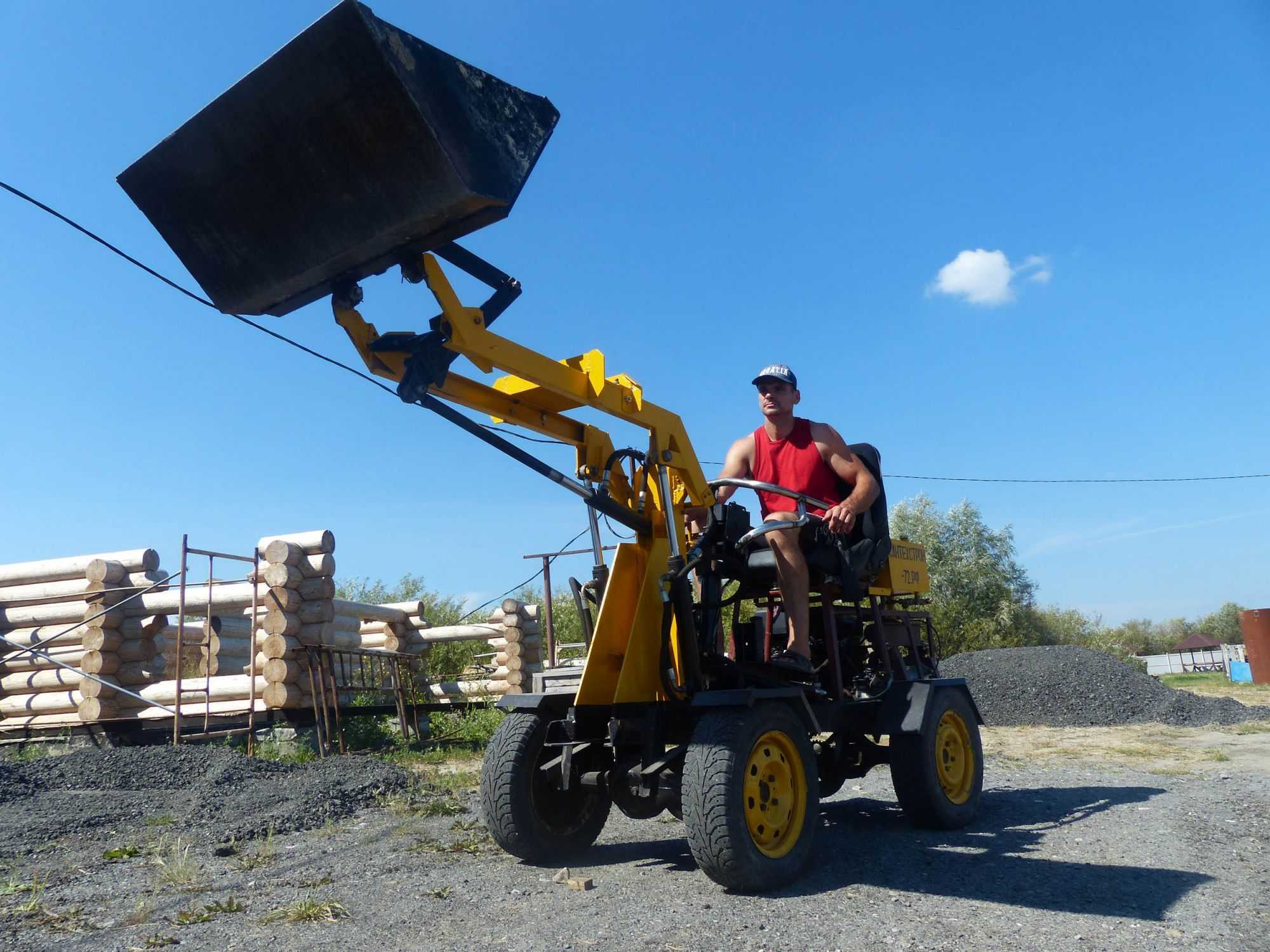

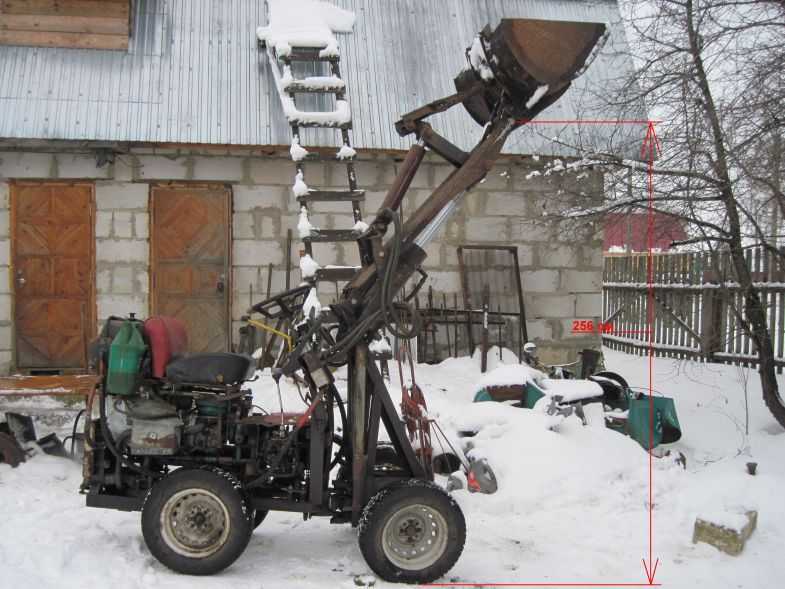

Если планируется собрать погрузчик фронтальный самодельный либо его аналог на заднюю навеску, необходимо разработать чертеж или найти готовый вариант. После этого целесообразно убедиться в наличии всех деталей, предусмотренных конструкцией модели, а затем можно приступать непосредственно к сборке.

Для работы необходимо подобрать оптимальный чертеж минипогрузчика

Необходимые инструменты

Для того чтобы самодельный мини погрузчик на гидроприводе обошелся дешевле покупного аналога, необходимо убедиться в наличии всех нужных инструментов и материалов. Мастеру потребуется сварочный аппарат, который будет использоваться для соединения ключевых узлов в конструкции.

Помимо стандартного набора инструментов, для сборки потребуется мощная дрель с набором сверл, УШМ, а также следующие элементы:

листовая сталь;
металлический профиль;
гидроцилиндры от аналогичной техники;
крепежные элементы.

Порядок действий

Чтобы процесс изготовления прошел успешно, необходимо осуществлять сборку в соответствии с простой инструкцией. Сначала потребуется изготовить прямоугольную основу, для чего отлично подойдут трубы металлопрофиля. После необходимо придерживаться простейшего алгоритма действий:

Сформировать по центру основы еще один прямоугольник из квадратных металлических труб.
Смонтировать на него крупный гидроцилиндр.
Сделать в верхней части рамы распорку и шарниры.
Изготовить стрелу из металлопрофиля, закрепив в её конце гидроцилиндр.

Также потребуется сделать ковш, с помощью которого будет осуществляться загрузка/разгрузка. Для этой цели отлично подойдет листовой металл, который должен обладать высокой прочностью. Сначала необходимо вырезать участки прямоугольной формы, сварить их между собой, расположив последний под небольшим углом.

Обязательно почитайте: Экскаватор-погрузчик Caterpillar 434f

Передний гидроцилиндр, предусмотренный конструкцией, будет отвечать за поворот агрегата, в то время как задние используются для сгибания/разгибания рабочего органа. Планируя собрать прочный и надежный агрегат, следует помнить, что толщина металлических труб, используемых для изготовления основы устройства, должна быть не менее 7 мм, иначе велика вероятность поломки при интенсивном использовании.

Подобный самодельный погрузчик может быть успешно использован в связке с различными моделями мини-тракторов, а также их стандартных аналогов. При этом необходимо учитывать, что при избыточной длине манипулятора существенно возрастает вероятность перевеса. Решить проблему проще всего сокращением длины стрелы либо установкой противовеса.

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Преимущества

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

За счет своих компактных габаритов, самодельный агрегат способен производить работу на довольно небольших площадях. Учитывая, что большинство частных огородов небольшие, данное обстоятельство становится важным, ведь применение крупногабаритной техники, в данном случае, нецелесообразно.
Быстро достигаемая окупаемость – буквально за один сезон. Это является следствием той экономии на комплектующих, которая описывалась ранее.
Достаточно неплохие рабочие показатели, которые демонстрирует самодельный агрегат.

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

При сборке присутствует определенная проблема поиска нужных деталей и запчастей.
Следствием предыдущей проблемы является вопрос ремонта, ведь при выходе из строя определенной детали, найти ее будет довольно сложно.
Самостоятельная сборка предполагает наличие определенных знаний в технике, а также умения работать со сварочным аппаратом и токарным станком. Иными словами, сборка подходит далеко не каждому.
Ввиду того, что полноприводный самодельный минитрактор изготавливается, в основном, из старых комплектующих, это может отразиться на частоте поломок оборудования.

Недостатки

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

Приспособления для копания

Картофелекопалки различного типа пользуются огромной популярностью среди фермеров. Эти устройства избавляют людей от тяжелого ручного труда, ускоряя в несколько раз процесс уборки урожая. Копалка для мотоблока имеет очень простую конструкцию. Изготовить ее можно из металла, который остается после строительства и ремонта дома.

Для работы потребуется:

болгарка;
сварочный аппарат;
электродрель;
тяжелый молоток;
наковальня;
профильная стальная труба 20х40 мм;
арматура 12 мм;
жесть (лучше нержавеющая);
штыковая лопата без черенка.

Приставка к мотоблоку делается в подвесном или прицепном (модульном) исполнении. Подвесной инструмент только выкапывает клубни, оставляя их лежать на поверхности для последующей ручной сборки. Картофелекопалка модульного типа не только извлекает урожай из земли, но и собирает его в мобильную емкость на шасси.

Изготовление копалки проводится в такой последовательности:

Составление чертежа. Ширина копалки должна быть в пределах 25-30 см. Угол атаки острия берется перпендикулярным сошнику, чтобы инструмент не зарывался в грунт.
Арматура нарезается на фрагменты заданной длины. С помощью молотка и наковальни им придается требуемый изгиб.
Из профильной трубы и жести собирается контейнер для клубней. К раме контейнера приваривается шасси или полозья. Полозья делаются из труб, а шасси берется от старой коляски, тележки или газонокосилки.
К лопате привариваются держатель и прутья арматуры. К держателю приваривается дышло, которое закрепляется на сборочном контейнере. Соединения делаются подвижными на болтах или шарнирах.
Зачищается ржавчина и наплывы от сварки. Готовое изделие обрабатывается средством против коррозии и покрывается краской.

Регулировка и настройка копалки проводится с помощью стоек и стальных стяжек.

В комплекте к копалке можно сразу изготовить дисковый окучник. Этот инструмент понадобится при посадке клубней после их заглубления в траншею, проделанную плугом. Изготавливаются окучники из старых крышек от кастрюль, профильной трубы и болтов. Из труб и небольших колес собирается тележка, на которую под определенным наклоном привариваются держатели для крышек. После заточки на камне диски устанавливаются на держатели.

Sources:

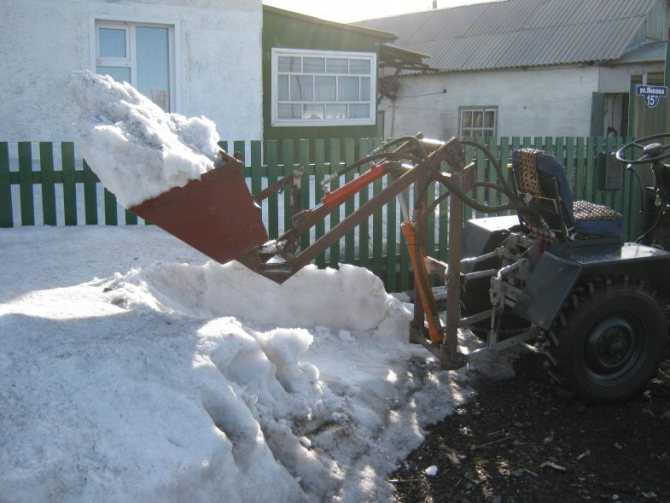

Фронтальный погрузчик из мотоблока

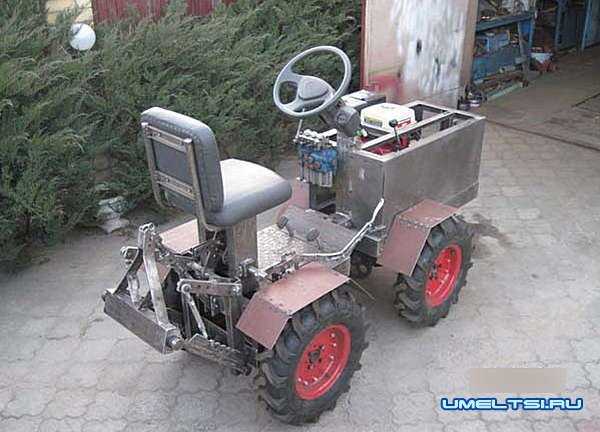

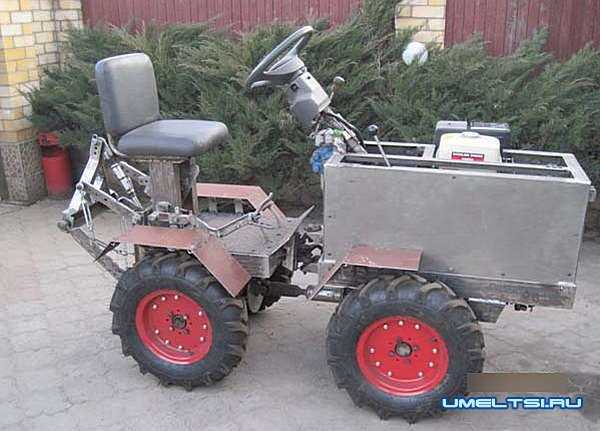

Как собрать минитрактор

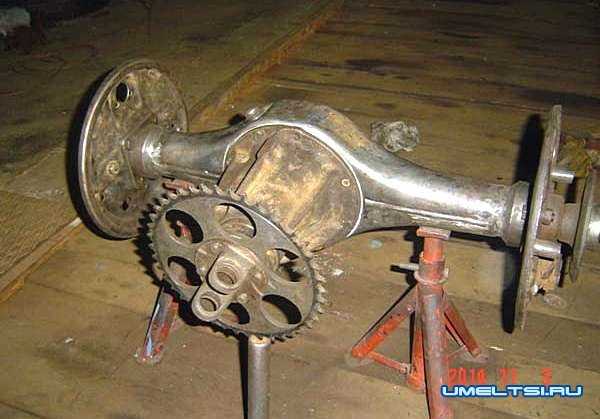

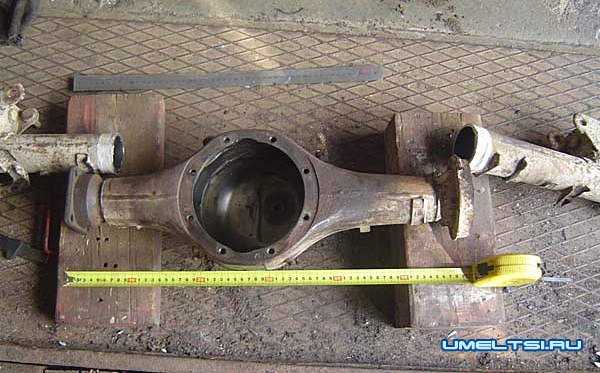

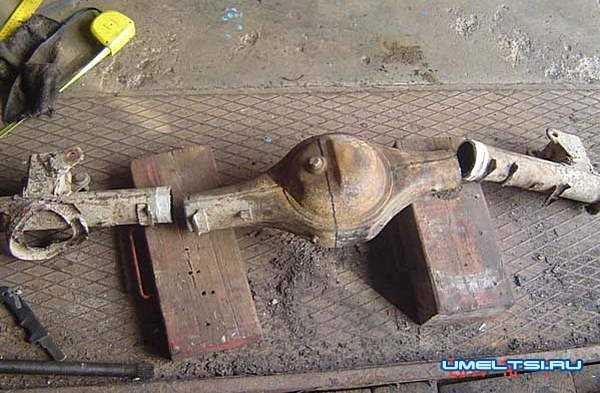

Сначала нужно укоротить мосты.

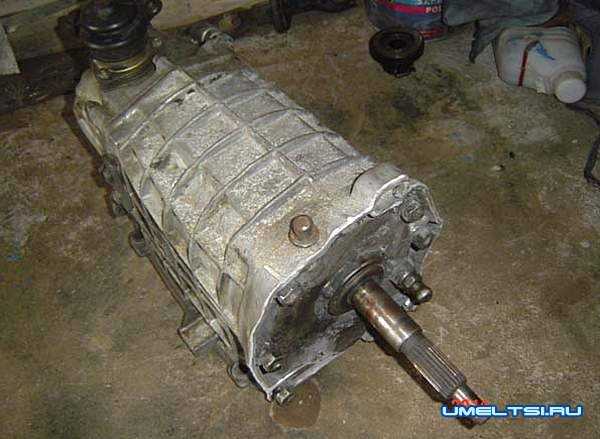

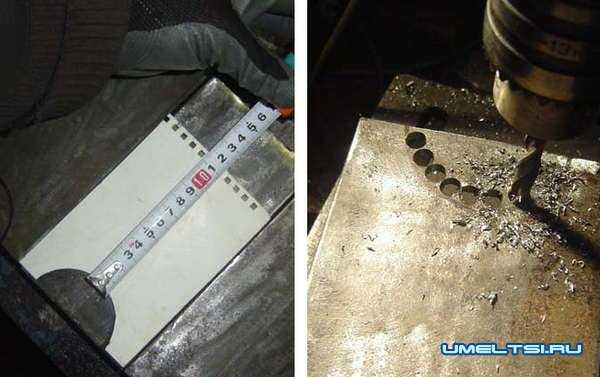

Коробку передач доработал, обрезал колокол для установки шкива. Размер шкива-200 мм. для КПП, для двигателя шкив-80 мм.

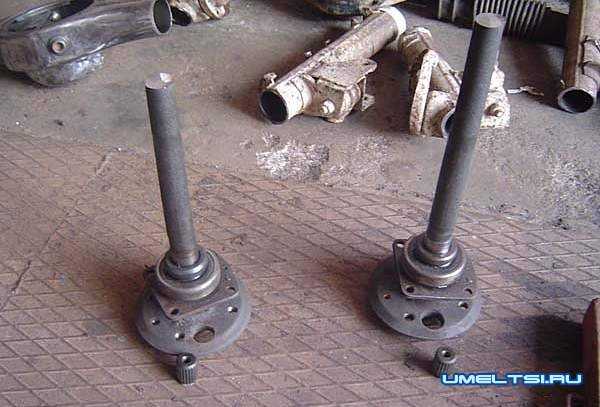

Затем – укоротить полуоси.

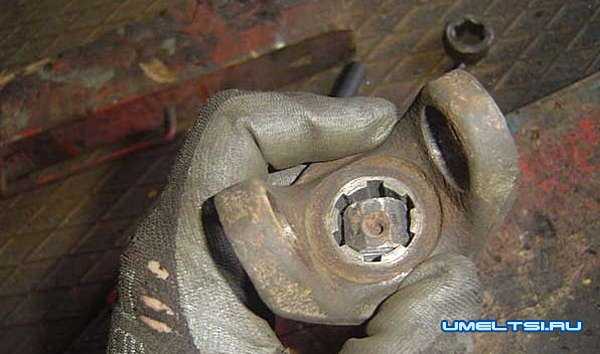

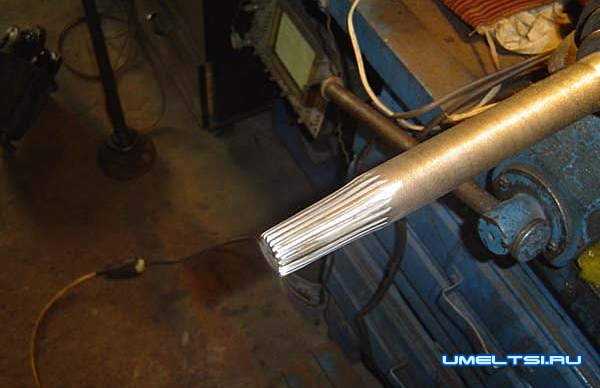

Нарезаем шлицы.

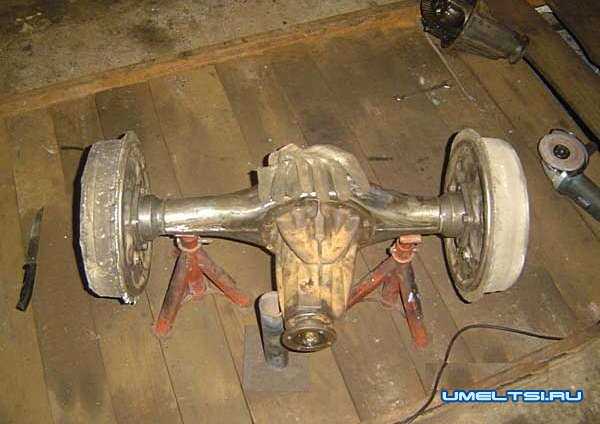

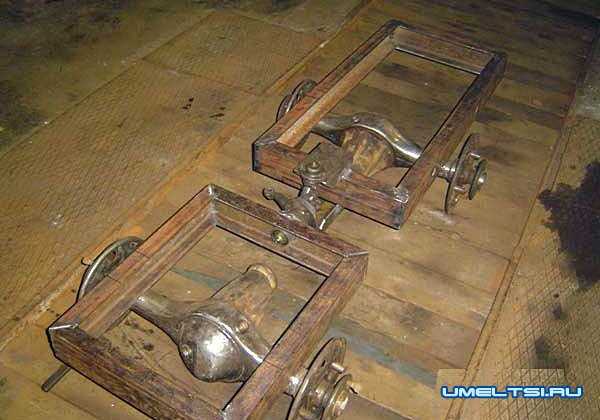

Мосты готовы.

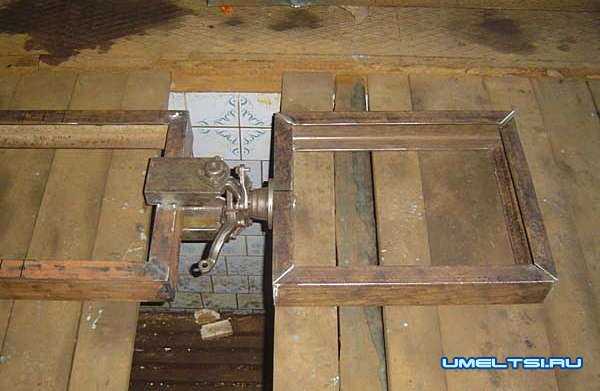

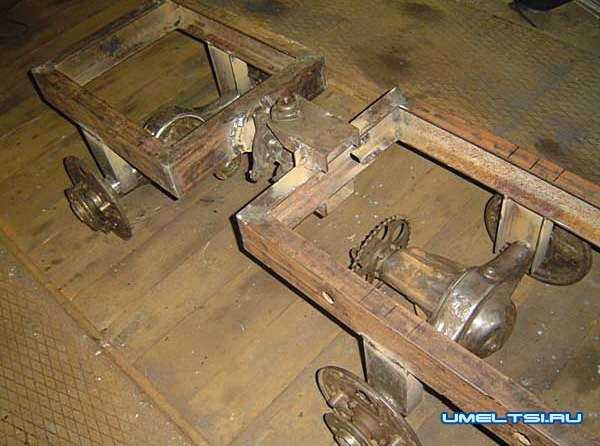

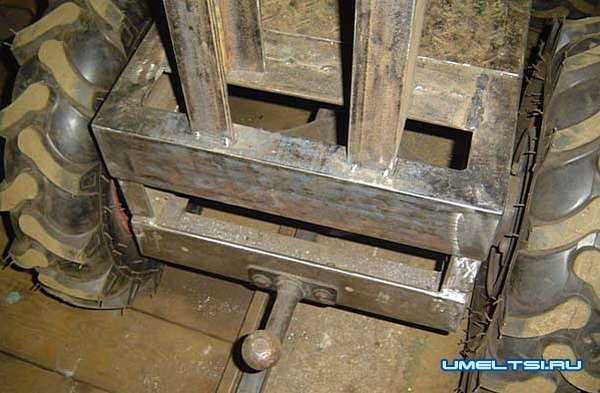

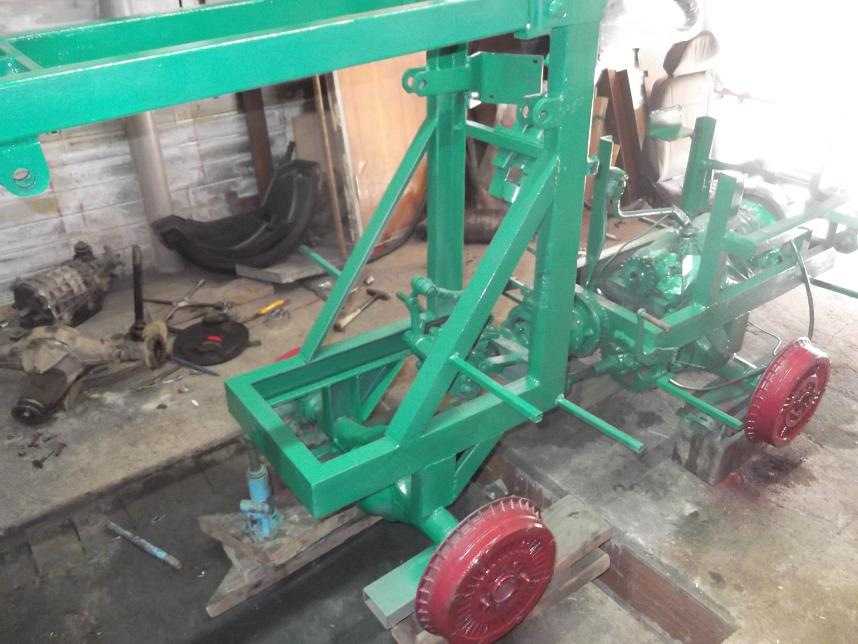

Дальше собираем переломную раму.

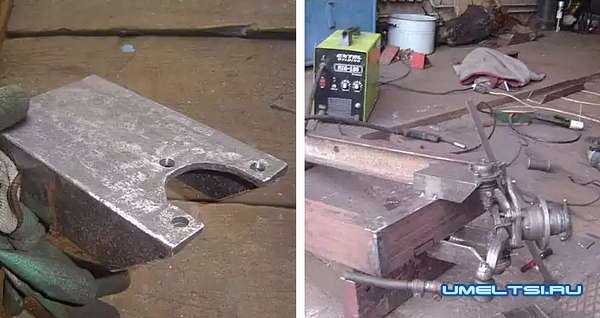

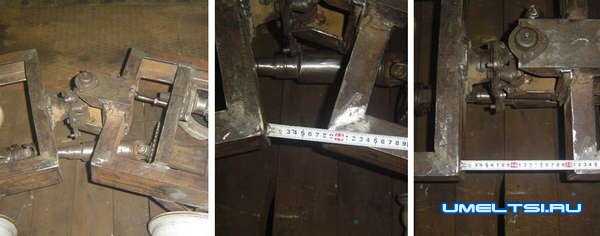

Изготовляем крепления для узла перелома.

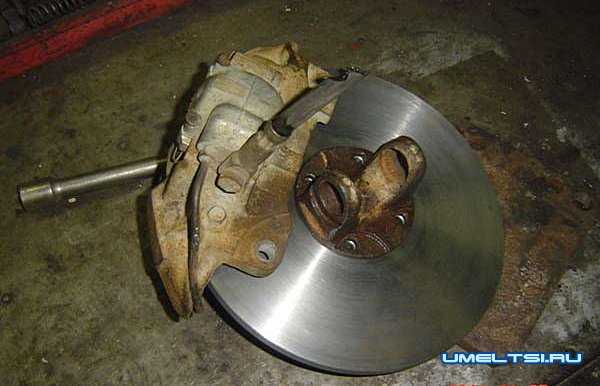

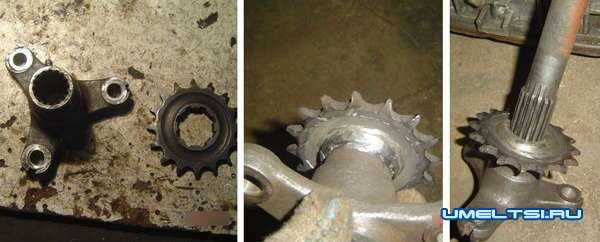

Для самого узла перелома взята передняя ступица ВАЗа.

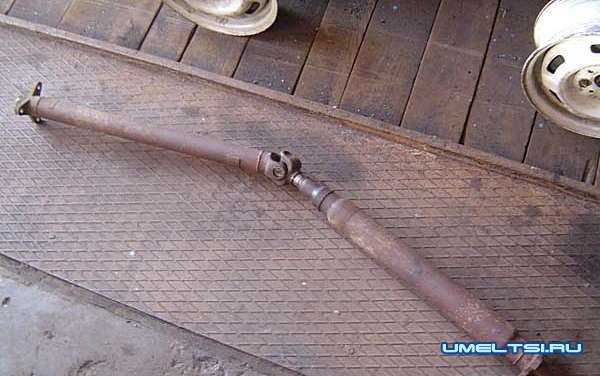

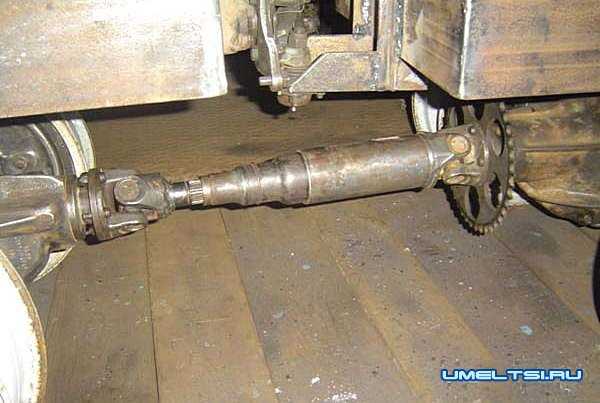

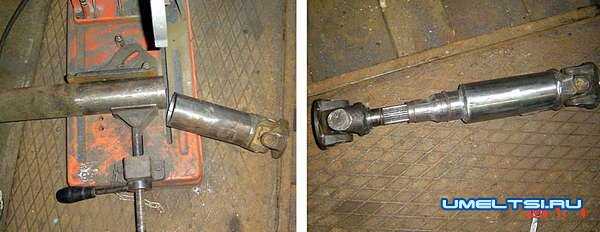

Работа над карданом.

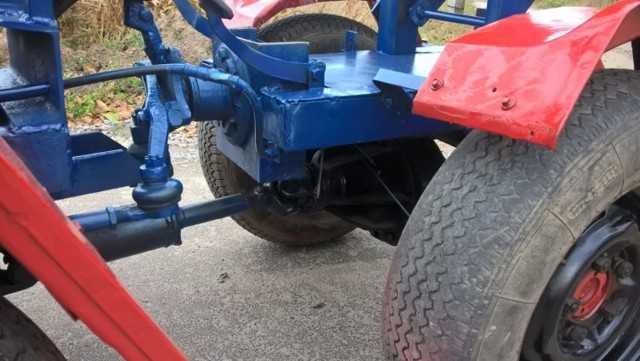

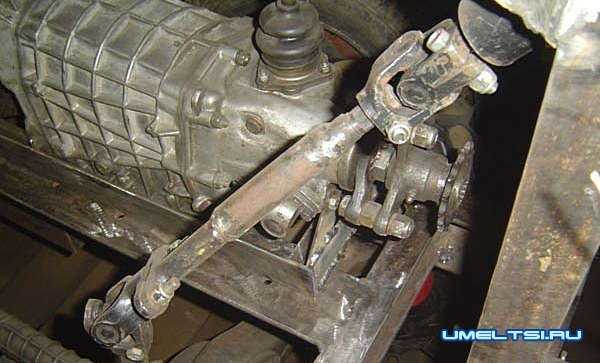

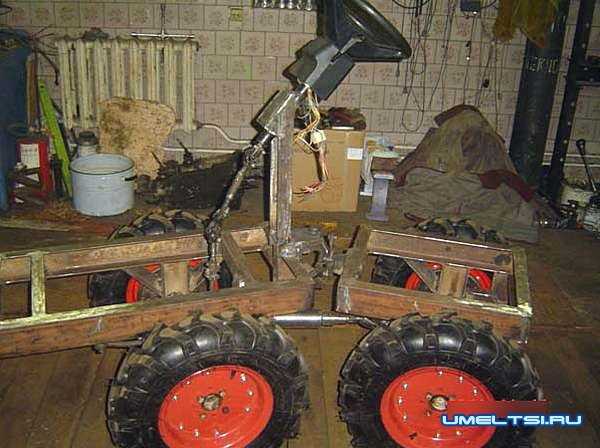

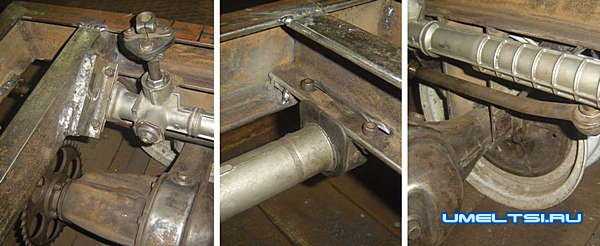

Установка рулевого.

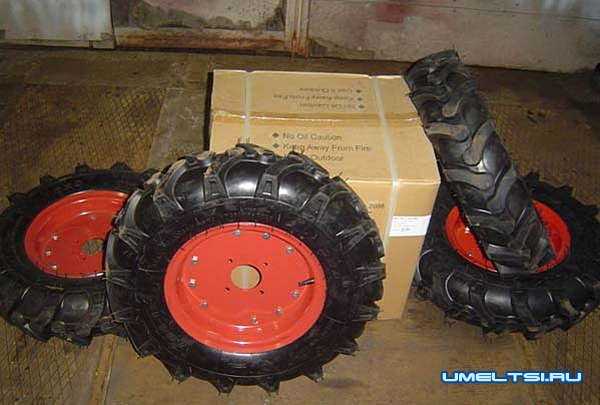

Купленные колеса, стояли на мотоблоке.

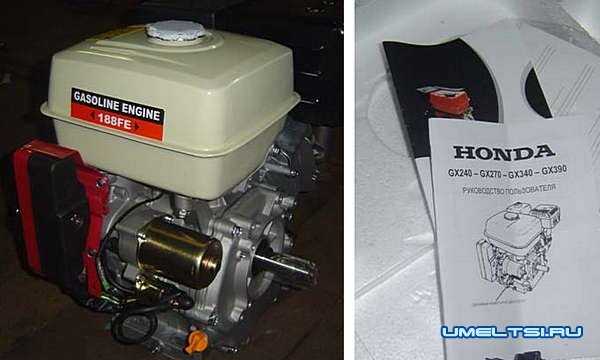

Двигатель и стартер.

Установка колес.

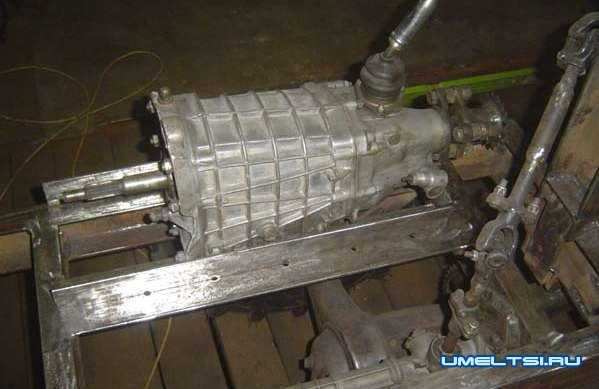

Примерка коробки передач.

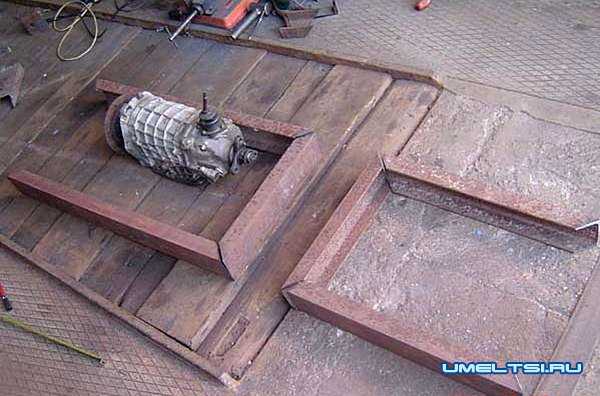

Изготовляем площадку крепления под коробку передач.

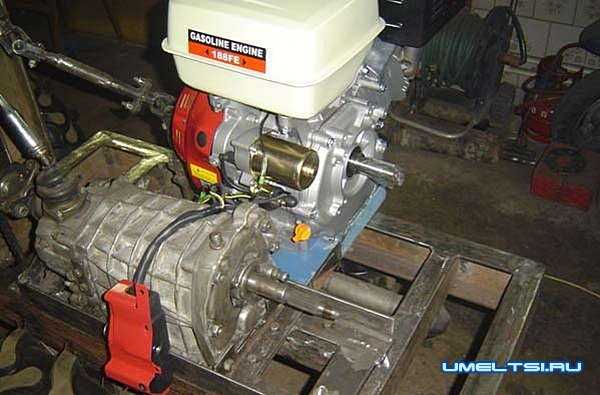

Ставим двигатель.

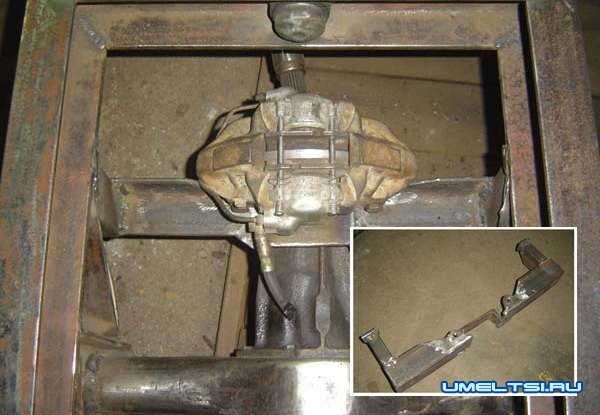

Ставим суппорт.

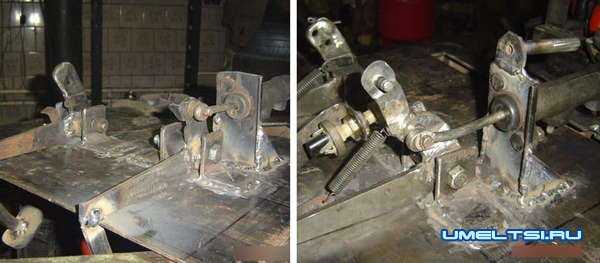

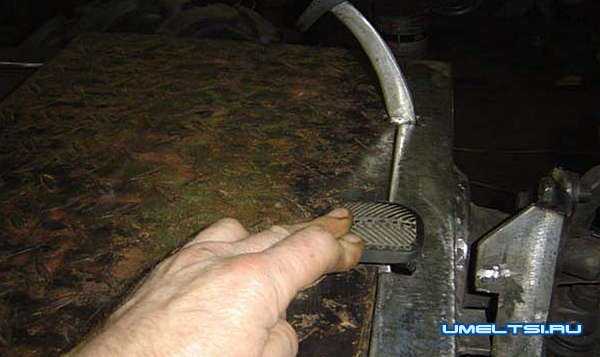

Собираем педальный узел.

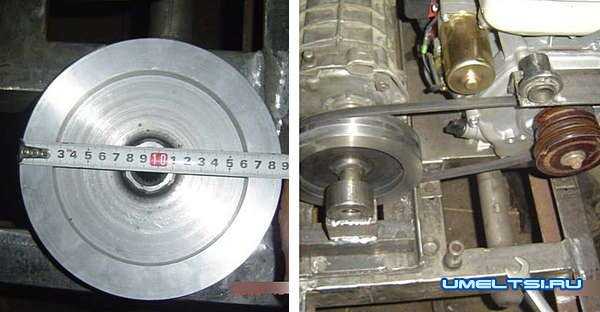

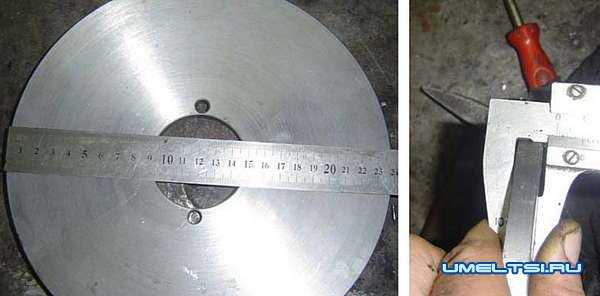

Примерка шкива на коробку передач.

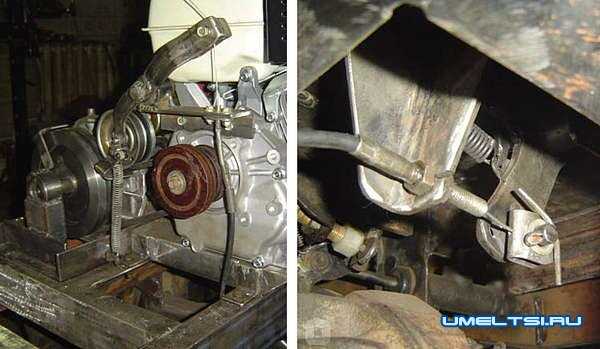

Ставим натяжитель ремня.

Делаем сцепление.

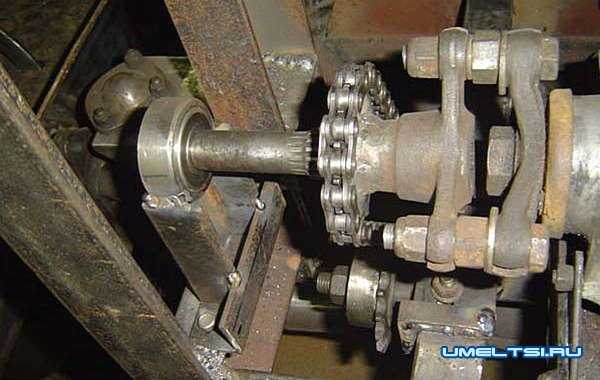

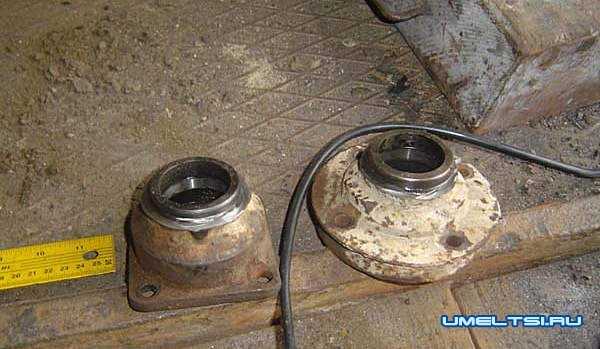

Опора первичного вала

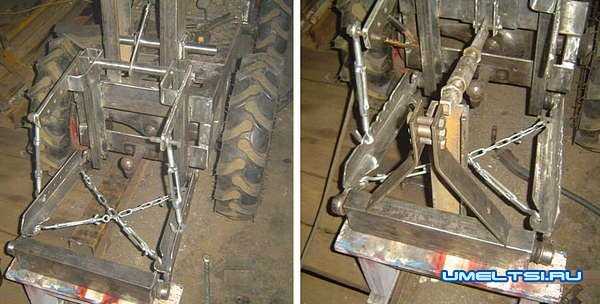

Следующий шаг – работа над навесным для минитрактора.

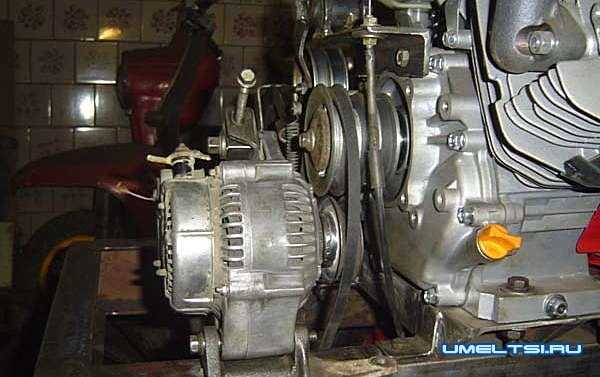

Установка генератора.

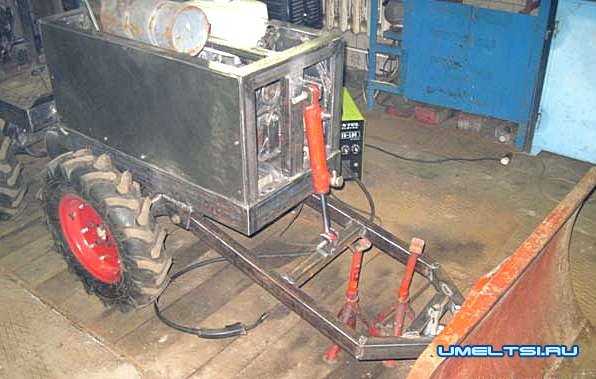

Отвал под чистку снега.

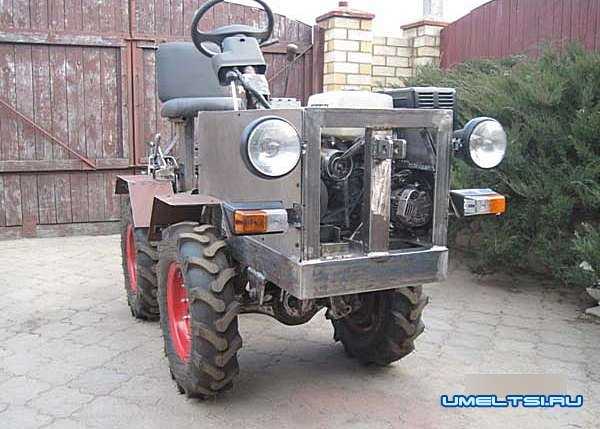

Первая самостоятельная сборка мини-трактора довольно непроста. Конструкция так или иначе будет с какими-нибудь недоделками. Но эти недоработки вполне реально выявляются и исправляются во время непосредственного практического использования техники.

Другой немаловажный момент – самодельный агрегат следует зарегистрировать в ГИБДД. Это можно, конечно, и не делать, если вы не намерены покидать на нем границы своего огорода. Но те, кто хочет поездить по дорогам населенного пункта, регистрацию сделать должны. Причина этой необходимости в том, что, несмотря на свое самодельное происхождение, этот минитрактор являет собой средство спецтехники. И поэтому его нужно обязательно регистрировать в инспекции. Если эти правила не соблюдать, работники ГИБДД могут наложить денежный штраф, при этом мини-трактор отправится коротать время на штрафной стоянке.

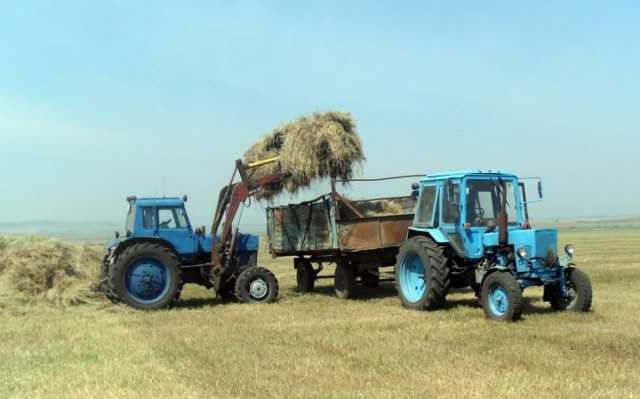

Самодельный погрузчик минитрактор своими руками. 1 Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования .

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

погрузчик на заднюю навеску;
фронтальный погрузчик;
минипогрузчик .

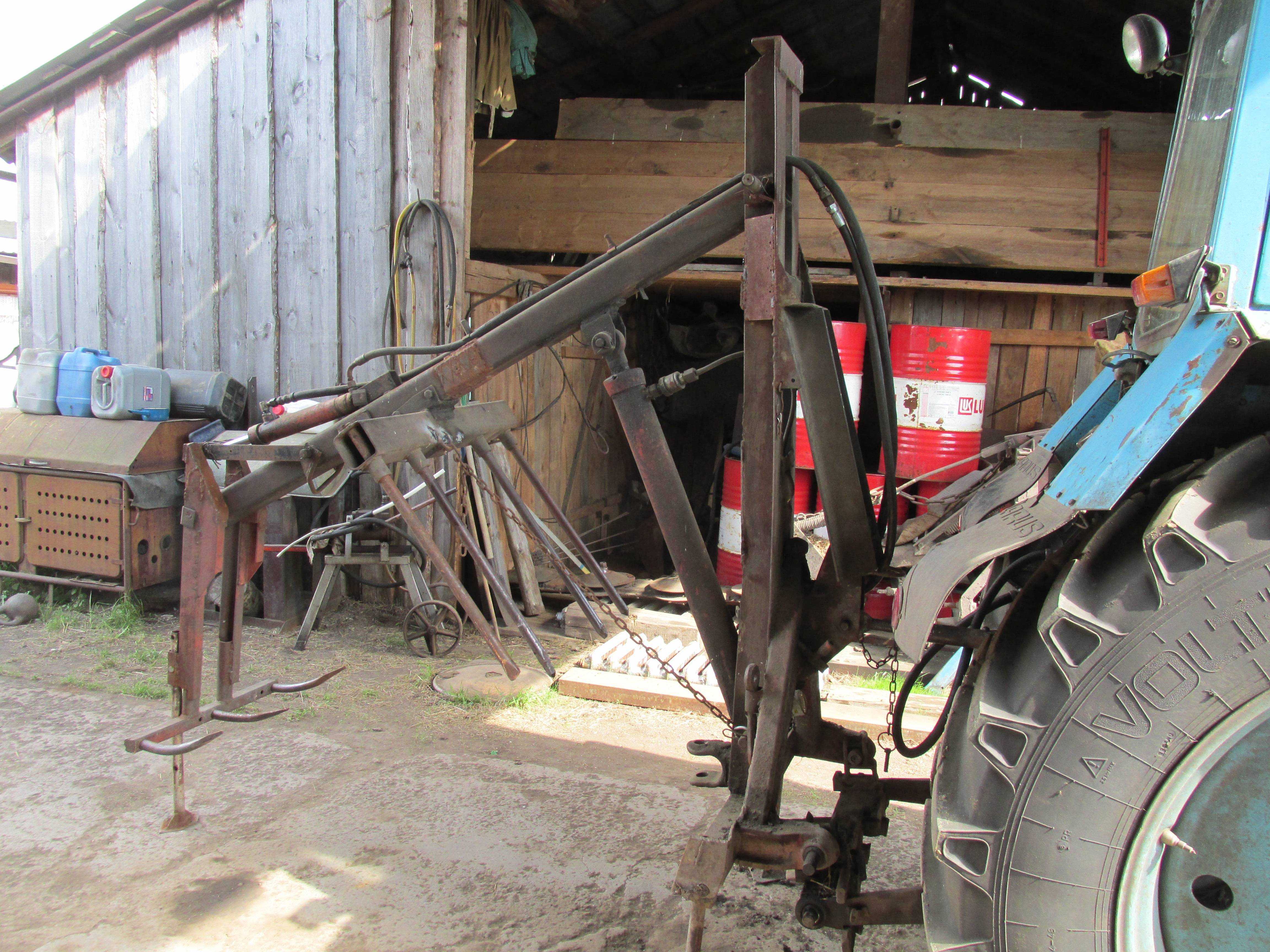

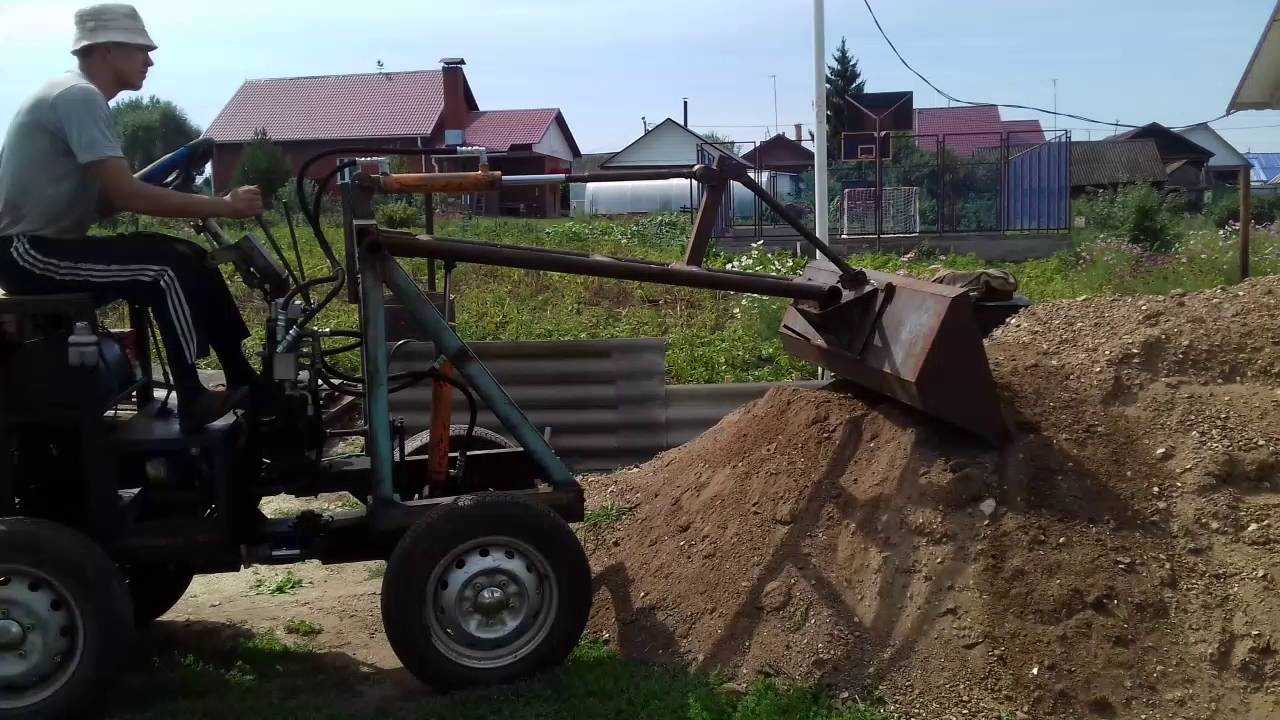

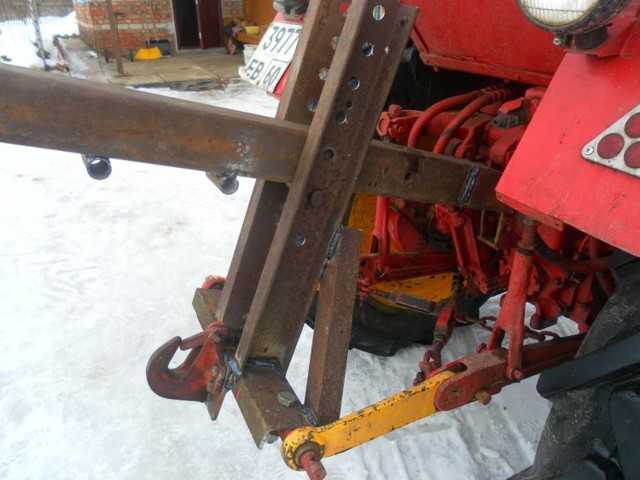

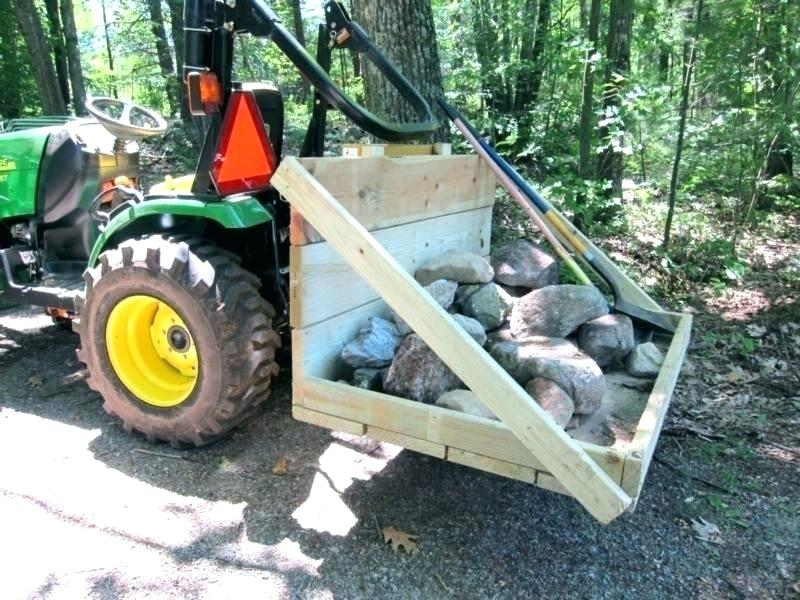

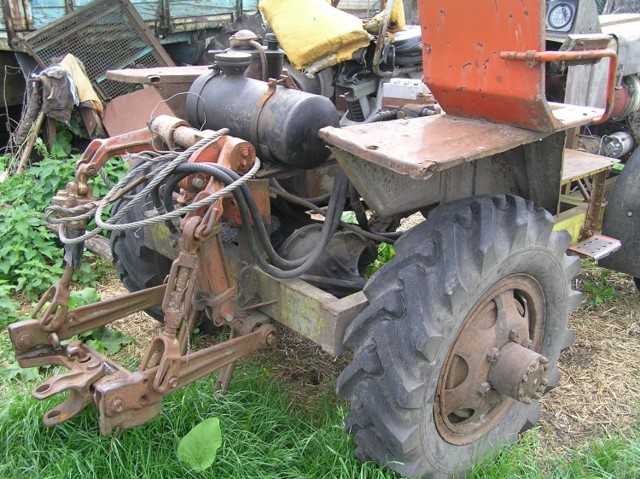

1.1 Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
мощный сварочный аппарат;
молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

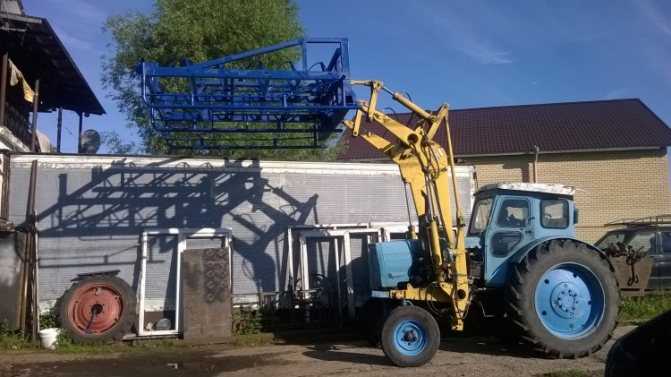

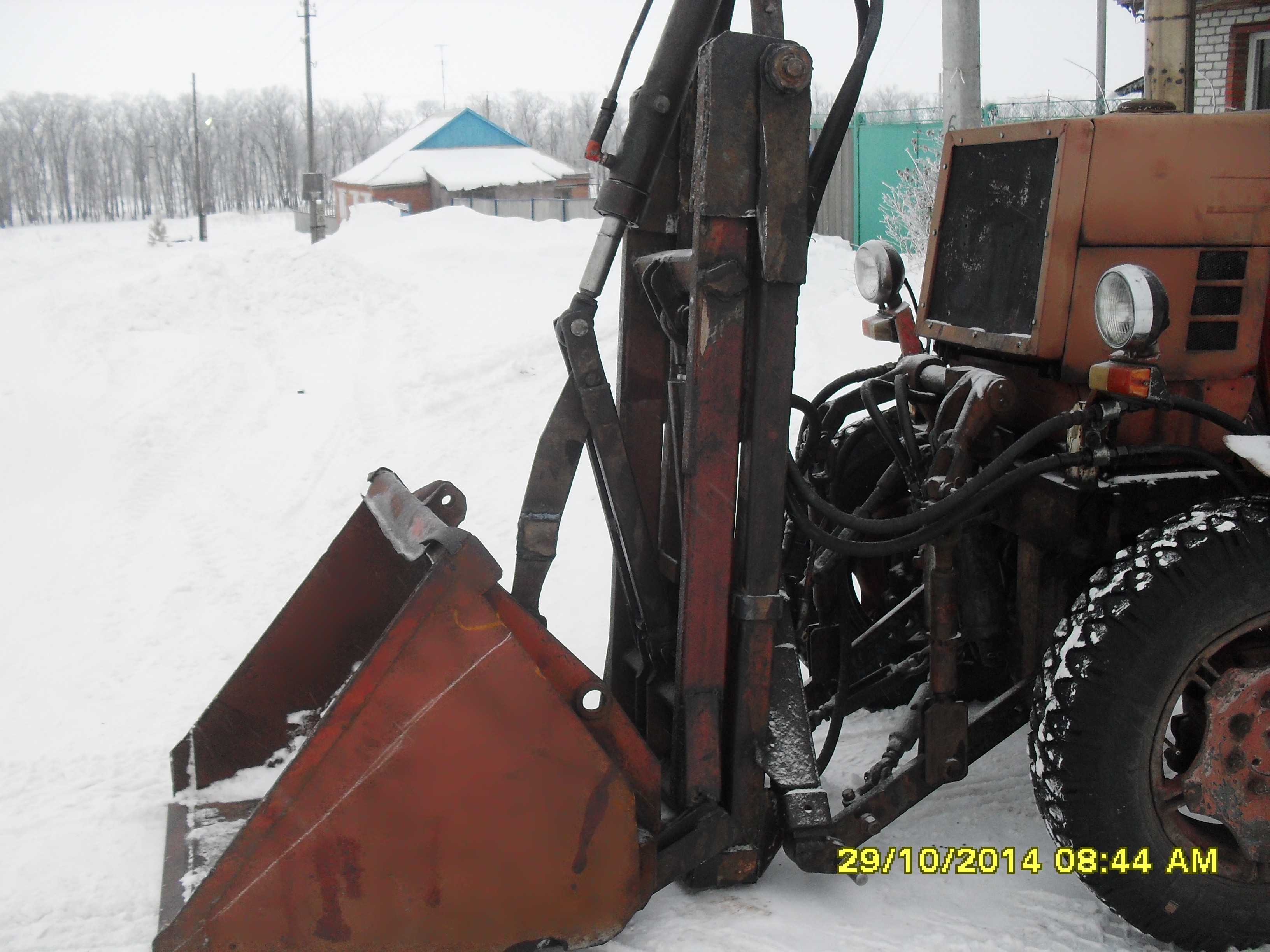

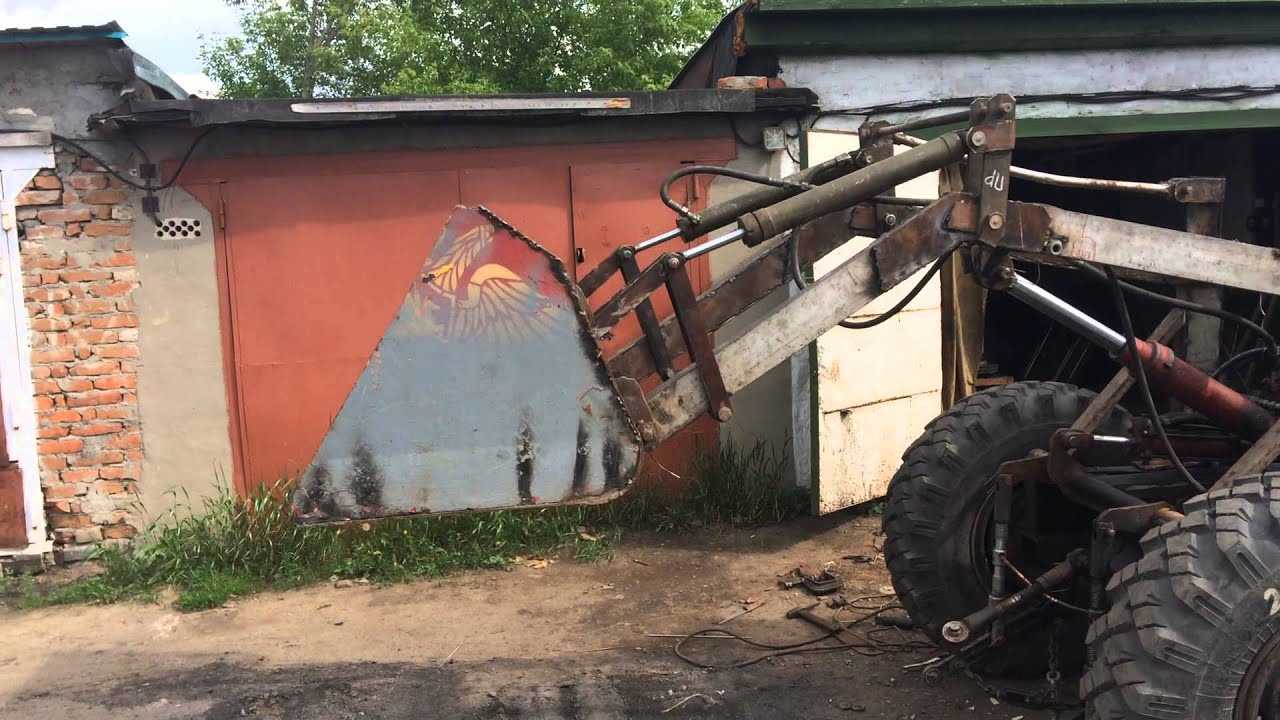

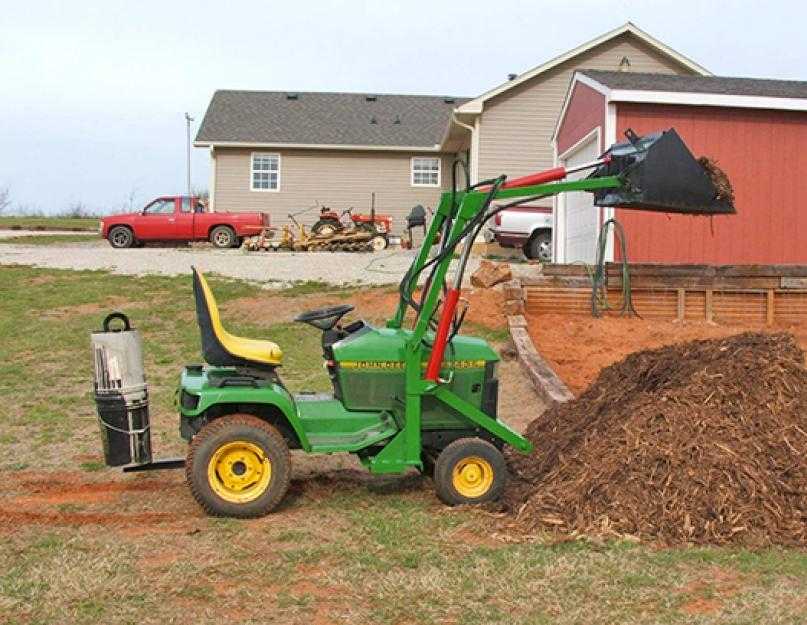

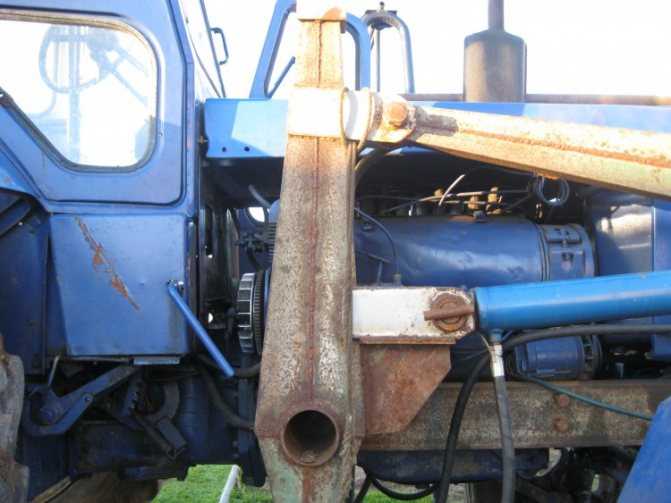

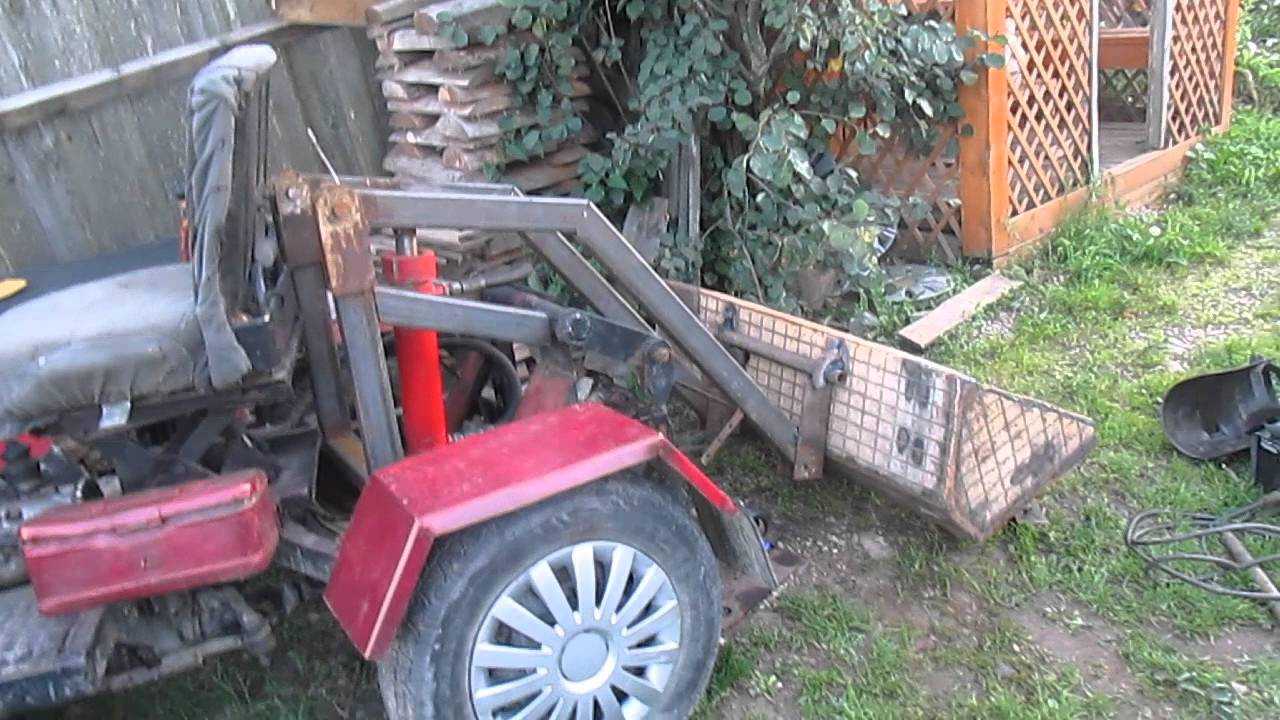

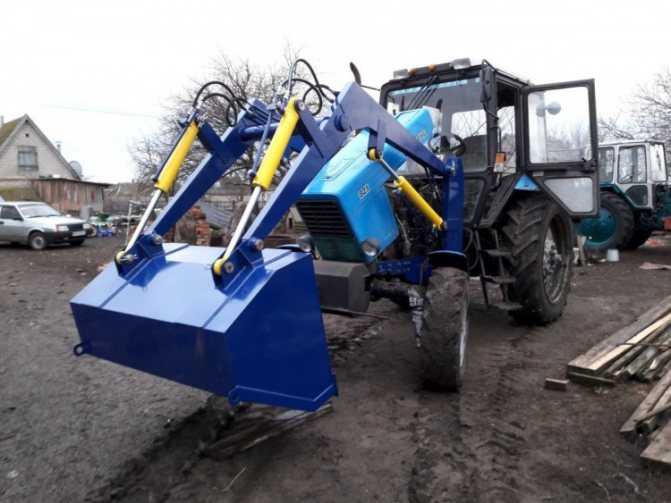

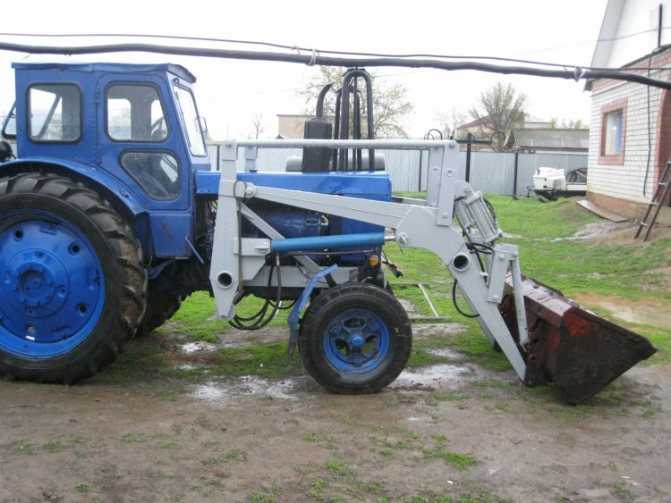

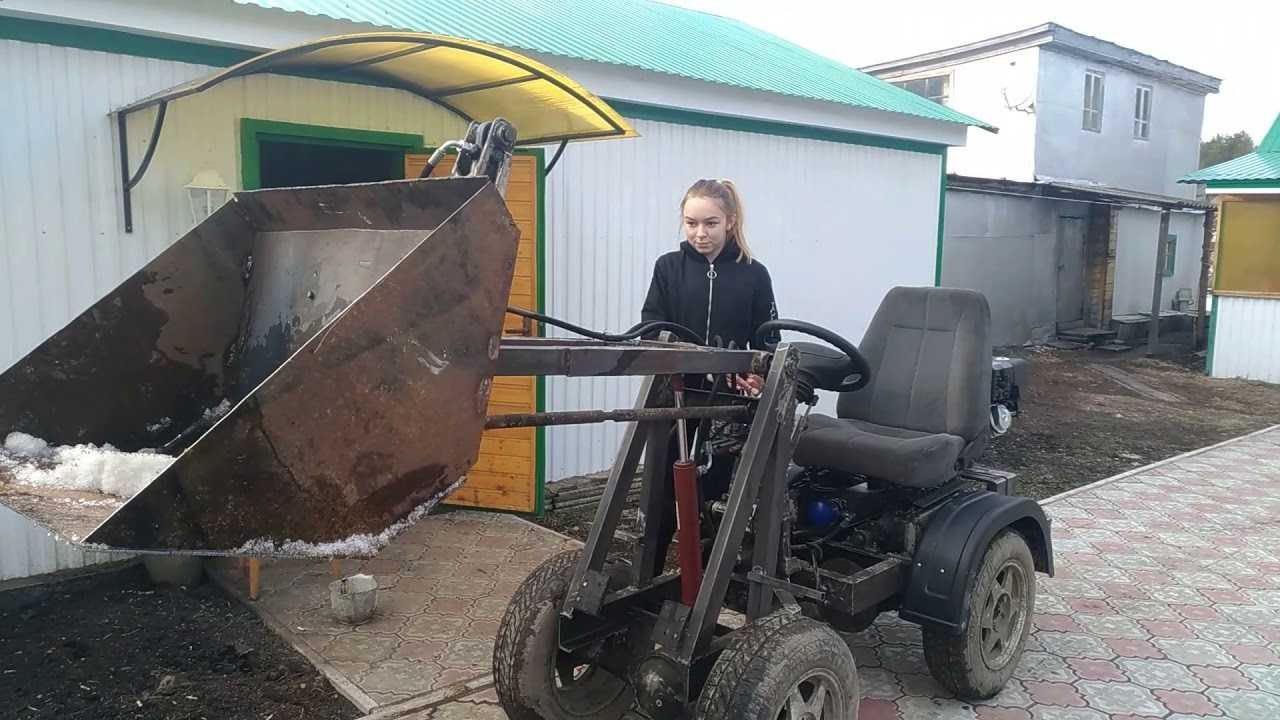

Самостоятельная изготовка фронтального погрузчика

Установка этого типа осуществляется на трактора с главным передним мостом. Для самостоятельной работы понадобится также изначально разработать правильный чертеж. Опираясь на него, подготовить нужный материал и инструмент.

Заготовка материалов осуществляется постепенно. Чтобы сделать ковш потребуется 3-4 (исходя из величины) листа стальной изготовки. Сам ковш может иметь основу в виде дуги, либо прямоугольных частей. В первом случае потребуется меньшее количество материала и затраченного времени.

Культиватор своими руками: чертежи, схемы, устройство и основные элементы самодельного аппарата (90 фото)
Газонокосилка своими руками: чертежи, конструкции, лучшие модели и советы по постройке
Трактор своими руками: как делается самодельная техника? Советы как спроектировать и собрать сельскохозяйственную технику (85 фото)

Сборка фронтального погрузчика выглядит следующим образом:

Передняя часть оснащается платформами, служащими в качестве опоры для инструмента. Внутри платформ изготавливаются углубления для последующей установки тяг.

Затем начинается подготовка стрелы из профилей. Берётся два контура, и прикрепляются друг к другу в наклоне 30 градусов. Фиксация их друг с другом осуществляется с помощью перемычек в центре, а также внизу и вверху. Так они будут держаться прочнее между собой.

К каждому готовому контуру присоединяется опора, имеющая выступ вверху. К ней нужно приварить распорку. Ее вторая сторона фиксируется к углу середины стрелы.

На изготовленном из прямоугольных частей ковше делаются проушины. К нижней проушине крепится стрела, верхней — два гидроцилиндра.

Изготовление дискового окучника

В этом типе сельскохозяйственного оборудования основными рабочими органами являются диски. Их применение намного продуктивнее, так как достигается нужная точность и форма грядки. Конфигурация изделия такова, что практически полностью исключен риск повреждения клубней и стеблей растения.

Если нет возможности приобрести диски, изготовленные промышленным способом, то их можно сделать самостоятельно. Для этого используется листовая сталь толщиной 2 мм или широкие железные крышки от кастрюль.

Если будет иметь место несовпадение по форме, то окучник сойдет с ряда и порежет стебли растений.

Изготовляется дисковый окучник в такой последовательности:

Делаются рабочие элементы. В зависимости от мощности мини-трактора и типа грунта окучники конструируются однорядными или многорядными. Диски изготавливаются попарно. Их края загибаются в разных направлениях. Для этого используется тяжелый молоток и наковальня. В центр кругов вставляются втулки или мощные подшипники качения.
Собирается рама окучника. Лучше сделать это с помощью сварки. Вертикальные и горизонтальные детали рекомендуется укрепить стальными стяжками из труб или уголков. Для того чтобы была возможность регулировки угла захвата, к раме присоединяются винтовые талрепы.
Диски насаживаются на оси. Проводится настройка и регулировка каждого фрагмента. Если изготавливается многорядное устройство, то в кронштейне высверливаются отверстия для крепления дисковых модулей.
Проверяется качество и правильность сборки изделия. После этого оно закрепляется на кронштейне мини-трактора и испытывается в полевых условиях. Если выявлены изъяны и недоработки, то они устраняются в мастерской.

По окончании механических работ и отладки окучнику придается товарный вид. Он полностью очищается от грязи, пыли и ржавчины. Подвижные части смазываются, а остальные поверхности окрашиваются акриловой краской.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать – в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

двигатель;
резервуар для масла;
гидравлический насос;
распределитель;
соединительные трубки;
гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло к нему будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
чтобы гидравлика на самодельный минитрактор прослужила длительное время, следует рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос. При необходимости его можно дополнить вспомогательным насосом, необходимым для включения при высоких нагрузках;
гидравлику нужно предварительно оборудовать манометрами и фильтрующими элементами – если этого не сделать, то рабочие механизмы довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках должно постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находиться рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемые в минитракторе. Коленчатый вал двигателя должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса

Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

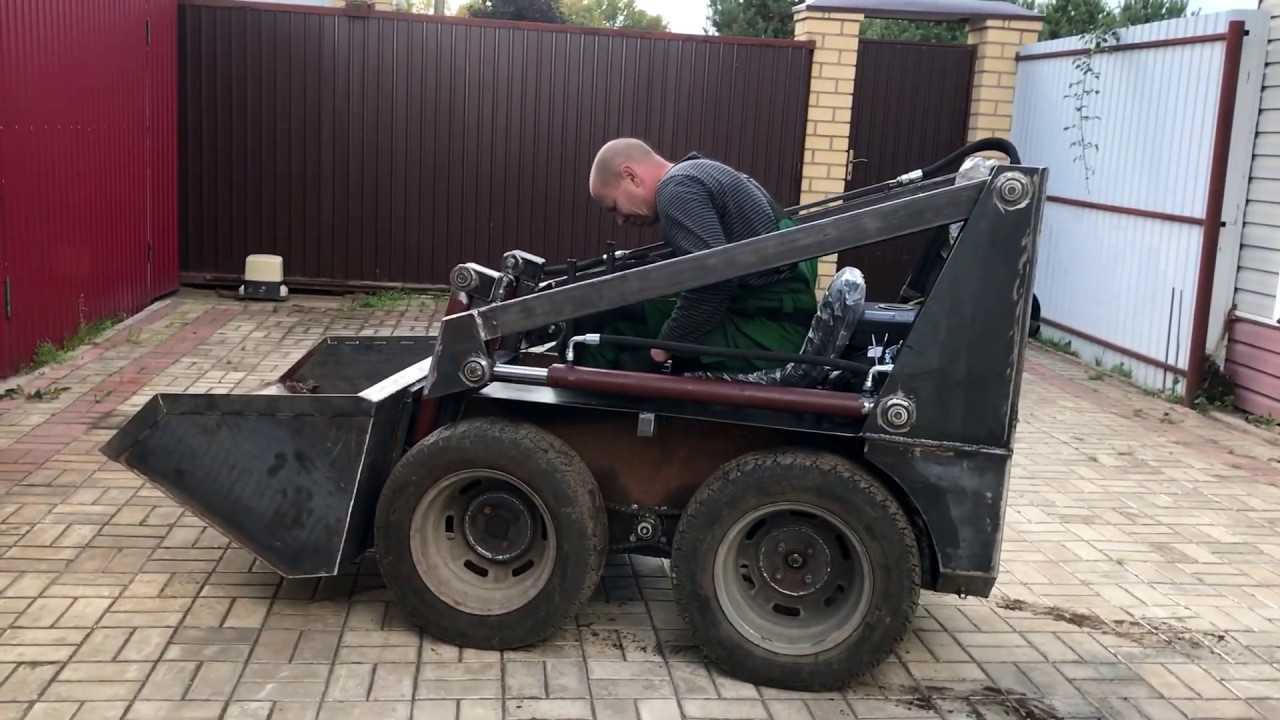

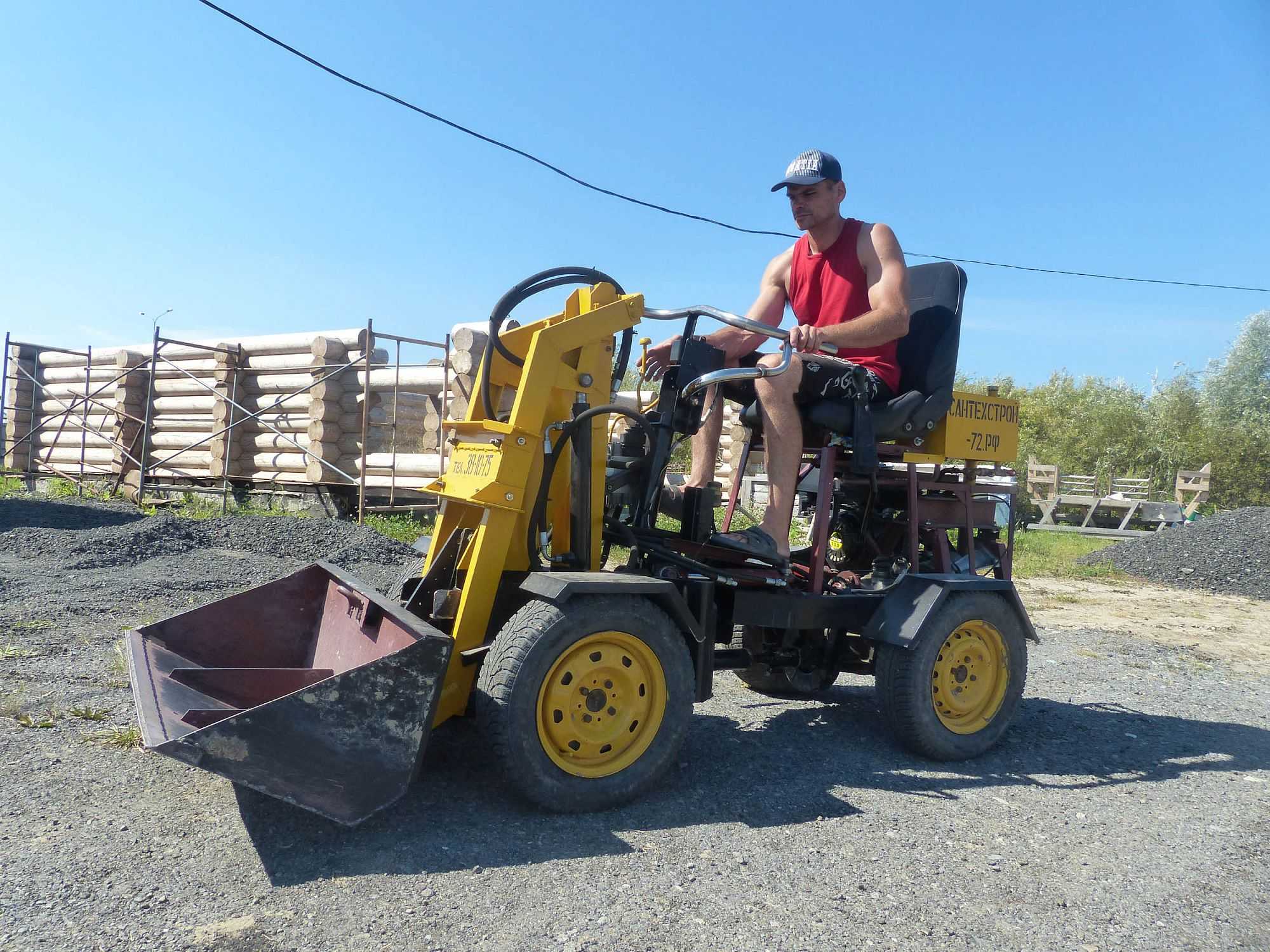

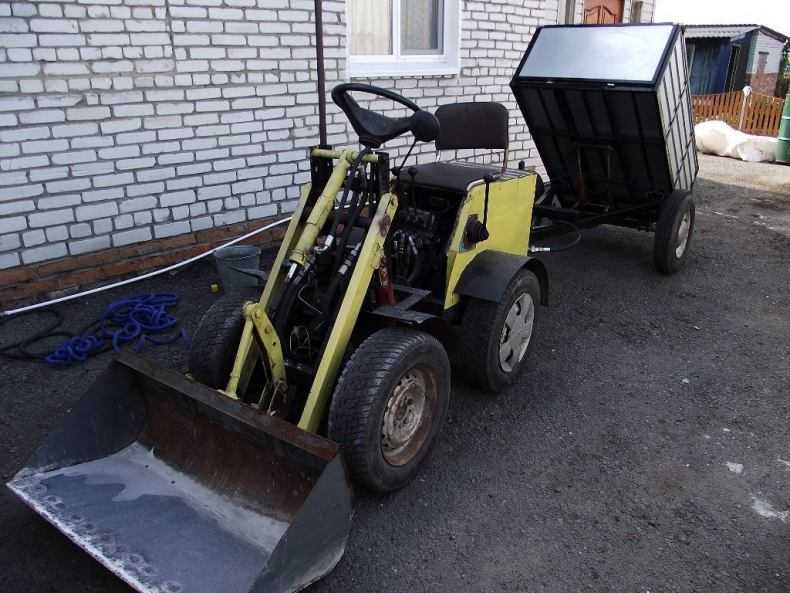

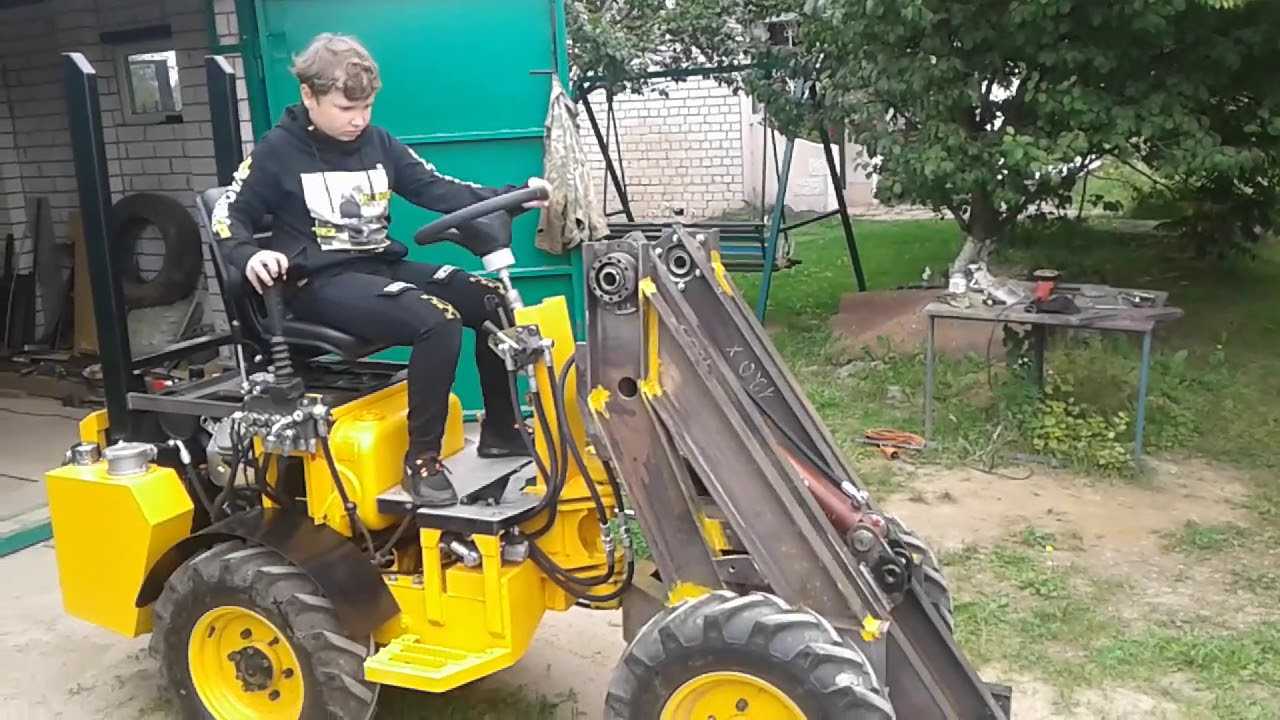

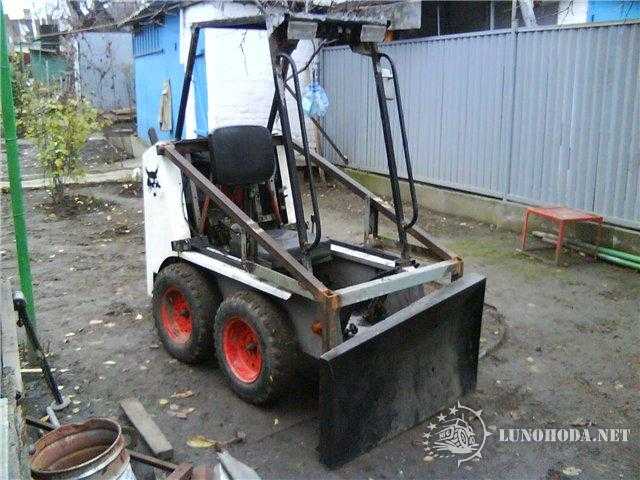

Преимущества самодельного мини-погрузчика при ведении строительных и хозяйственных работ

Погрузчик является незаменимым устройством для самостоятельного ведения хозяйства или осуществления строительных работ. Любые перемещения тяжелых и габаритных грузов с его помощью становятся наиболее быстрыми, кроме того, производятся с максимальной эффективностью. При этом аналогичные устройства, представленные на рынке, имеют достаточно высокую стоимость. В большинстве случаев этот фактор является определяющим и приводит к тому, что многие люди отказываются от совершения таких дорогостоящих покупок. Единственным преимуществом аналогичных фабричных устройств является их практичность, доведенная до совершенства производителями техники. Однако этот положительный момент не стоит того, чтобы переплачивать за него.

Альтернатива фабричным экземплярам устройств все же есть. Ею является самодельный мини-погрузчик, который возможно сделать собственными руками. Внешний вид подобных устройств не так лаконичен, как у заводских моделей, но их эффективность и практичность находятся практически на одном уровне. Существенным положительным моментом самодельных приспособлений является их стоимость, которая в несколько раз ниже, нежели у красивых и лаконичных фабричных аналогов. Этот фактор является определяющим и способствует выбору подобных приборов, выполненных своими руками.

Самодельный мини-погрузчик предназначен для достаточно широкого применения. Он может как применяться для уборки придомовой территории, так и быть использованным для строительных нужд. Исходя из этого, можно выделить те положительные стороны, которые способствовали популяризации аналогичной техники среди населения и сделали ее неотъемлемой частью хозяйства. Выглядят эти факторы следующим образом:

полная замена физического труда на автоматизированный;
высокая продуктивность работ по сравнению с человеческим трудом;
быстрота проведения манипуляций;
способность работать с очень тяжелыми и габаритными объектами.

Приведенные выше факторы лишний раз подтверждают необходимость наличия такого устройства в хозяйстве. Оно может не только упростить человеческий труд, но сохранить здоровье хозяина. Практичность и эффективность такого погрузчика говорят сами за себя, поскольку он может превзойти усилия сразу нескольких человек и проделать все необходимые манипуляции в кратчайшие сроки.

Базовая техника и инструменты

Практика показала, что лучшей базой для самодельного устройства погрузчика на задней тракторной навеске является техника МТЗ (Белоруссия). Трактор можно встретить практически в любом месте России.

Начиная работу, стоит иметь полное представление как о положительных, так и об отрицательных моментах такой деятельности. К явным преимуществам относятся:

Для каждого конкретного случая можно точно подобрать соответствующие размеры, то есть высоту и длину;
Экономическая целесообразность. Простая предварительная оценка стоимости реализуемых погрузчиков, покажет ощутимую разницу в стоимости.

Что следует отнести к существенным недостаткам:

Сравнительно маленькую мощность, если сравнивать ее с техникой, выпускаемой на заводах;
Необходимость наличия металла (в большом количестве) и специального инструмента.

Для многих, по мнению специалистов выгоден третий вариант. Не создавать погрузчик самостоятельно, а приобрести подешевле модель, уже отработавшую какое-то время.

Что касается инструментов, то стоимость нового качественного инструмента многие посчитают довольно высокой. Тогда можно подумать о покупке инструмента подержанного.

Очень важно иметь опыт по работе с конструкциями из металла. При его отсутствии качество устройства, которое необходимо изготовить, будет неважным

В процессе работы необходимо хорошо состыковывать металлические элементы. Если они между собой не прилажены, то прочность погрузчика будет недостаточной.

Самодельный погрузчик: инструкция по изготовлению своими руками сельскохозяйственной техники

Погрузчик на трактор — автоматизированное устройство, позволяющее выполнить максимальный объём земельных работ в области фермерства. Благодаря погрузчику облегчается весь рабочий процесс.

То, что тяжело сделать вручную, подвластно этой крупногабаритной машине, а именно: грузоперевозки, выравнивание земляных валов, крупного мусора, а также загрузка машин продукцией сельхоз производства. Однако, стоимость такого многофункционального механизма недешевая.

Особенности самодельных устройств для погрузки

Для примера можно воспользоваться тракторами моделей Т 40 или МТЗ. Они чаще используются в сельскохозяйственных отраслях. Основным преимуществом самодельного погрузчика является невысокая цена при наличии нужного инвентаря. Опираясь на характеристики устройства, можно изготовить самодельный мини погрузчик с нужными характеристиками.

В таком деле есть и отрицательные стороны. При дефиците нужного материала, придётся купить его в магазине. Если цена покупки будет выше готового устройства, то это не выгодно. Тогда экономичнее будет воспользоваться старым инструментом.

При отсутствии необходимого оборудования и навыков работы с подобными конструкциями, есть риск получить низкое качество сделанного устройства. При ослабленной стыковке металлических деталей, а также неправильном расчете баланса, механическое устройство будет непрочным.

Когда имеются все нужные составляющие для самостоятельного изготовления, следует определить тип желаемого погрузчика:

самодельный погрузчик на заднюю навеску;
фронтальный погрузчик;
мини погрузчик.

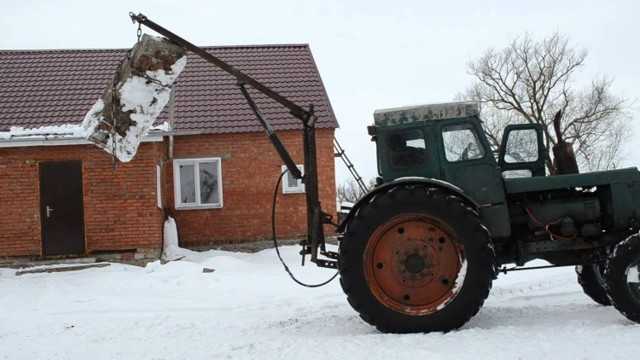

Погрузчик самоделка на заднюю навеску трактора

Применяют это устройство на Т 25 и Т 40. Исходя из определения величины и самой установки на трактор, этот механизм считается более легким, нежели фронтальный погрузчик.

Как делается самодельный погрузчик на трактор? Первоначально нужно заняться поиском подходящего чертежа для изготовления устройства. В нём прописаны чёткие пропорции и размеры главных деталей.

Зачем нужно заняться подготовкой материалов. Чтобы сделать самую простую модель погрузчика потребуются листы из металла и профиль. Они понадобятся для выделки основания ковша. От того какого размера он будет, определяется прочность металла.

Опираясь на схему и уровень нагрузки, на погрузчик выбираются шарнирные соединения в форме цилиндра. Дополнительно изготавливается три цилиндра от гидравлической системы. Пара из них будет обеспечивать наклон ковша. Тот, что больше, отвечает за движения стрелы.

Из инструмента пригодится болгарка. При ее отсутствии можно воспользоваться резаком на газу. С его помощью легко вырезать металлические профили.

Этапы сборки

Вся сборка конструкций осуществляется поэтапно, как видно на фото самодельного погрузчика.

Начальным этапом требуется подготовить прочную основу. Ее внешний вид напоминает прямоугольник с углами или трубами, имеющими квадратный профиль. Низкий край рамы должен быть закреплен на навесе, поэтому будет виден небольшой выступ.

В центре рамы фиксируется дополнительный прямоугольник из труб. На нем будет находиться крупный гидроцилиндр. Вверху следует сделать распорку, а также прикрутить четыре шарнира для фиксации стрелы.

Центр стрелы имеет шарнир, напоминающий цилиндр. В этом месте прикрепляются два соединительных движимых отрезка. Они объединяют друг с другом небольшие цилиндры и поперечину для фиксации ковша.

В последнюю очередь подготавливается ковш. Для этого потребуется один крупный и четыре мелких листа. Из них требуется вырезать одинаковые формы прямоугольников. В дальнейшем их нужно вместе сваривать. Передний из них располагается под наклоном.

Запомните, самодельный погрузчик своими руками со стрелой длиной более 2 м способен перевесить технику. Следовательно, передняя часть должна быть оборудована каким-либо грузом.

Навесной экскаватор на минитрактор – порядок сборки

Делать передненавесной экскаватор для минитрактора лучше всего по аналогии с самодельным погрузчиком. Единственные принципиальные различия между ними – это форма и стрела, состоящая из двух сборных частей.

Сборка экскаватора выполняется в таком порядке:

Для изготовления надежной стрелы необходимы 2 стальные квадратные трубы. Их нужно соединить между собой в форме буквы Л. На верхнем выступе необходимо зафиксировать гидравлический подъемник. Он будет отвечать за передвижение стрелы. В конструкции должен быть еще один подъемник, основная функция которого – обеспечение движения стрелы, которая крепиться к минитрактору. Третий подъемник необходим для поддержки движения самого ковша. Он может быть полностью неподвижным, однако более эффективным станет передвижной ковш. Он будет лучше справляться с различными землеройными работами;
Ковш будет отличаться от погрузчика своими габаритами. Он должен быть прочнее и уже – это оборудование будет более эффективным в процессе рытья земли. Для сборки ковша лучше всего воспользоваться листовым металлом, толщиной не менее 6 мм. К передней части устройства следует приварить штыри, которые будут захватывать грунт. Сам ковш должен быть гораздо массивнее погрузчика.

Сборка всей конструкции выполняется с применением болтовых соединений. Это обеспечит возможность быстрого демонтажа сломанного элемента и его замены новой деталью.

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

Коробка передач

Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

https://youtube.com/watch?v=6V_Bc7Nzm54

Самодельный мини погрузчик своими руками: фото, описание, видео

Понадобился небольшой погрузчик для работы по хозяйству, для расчистки и вывоза снега из двора, перевозки земли, навоза на огороде и прочих работ. В результате за пару месяцев был построен этот самодельный трактор погрузчик.

Технические характеристики:

Полный привод (постоянный).
Длина без стрелы — 1,9 м.
Длина со стрелой — 2,4 м.
Ширина — 92 см.
Высота до верхней части сиденья — 1,3 м.
Высота подъема куна — 2,3 м.
Грузоподъемность (без противовеса) — до 150 кг на высоту не более 80-90 см, а то начинает перевешивать из-за малой базы.
Грузоподъемность с противовесом рекомендуемая не более 200-250 кг. Помните что это не промышленный погрузчик, а домашний
помощник, снег почистить, навоз, пгс, гравий развести. Приделал вилы и в деревне сено погрузить. А не поддоны с кирпичом грузить.

Мотор Лифан 15 л.с со стартером.
Мосты жигулевские укороченные.
Рулевая рейка — Ока.
Рулевая колонка — ВАЗ — 2110.
Рама швеллер 80 мм.
Распределитель Р-40.
Узел перелома — поворотный кулак от переднего моста УАЗа.
Ковш сделан на быстро съеме по ширине трактора 90 х 35 х 35 мм.

Мосты между собой соединены на прямую карданом от Нивы (короткий).На заднем мосту, где флянец, установлена звезда задняя от мотоцикла Иж, а на коробке от классики установлена маленькая звезда от Ижа и все соединено цепью.

Установлен ДВС «Lifan» мощностью 15 л.с.

Рекомендуем посмотреть видео, где автор подробно рассказывает о своём самодельном мини погрузчике.

Автор самоделки: Алик Мирзаев.

Процесс сборки

На переднюю часть техники на первом этапе под навеской укрепляются стальные платформы, обеспечивающие инструменту опору. В платформах необходимо выполнить выемки для установки тяги. На следующем этапе можно изготовить стрелу, использовать для этого следует профили. Нужно выполнить два контура, применив отрезки профиля, их соединение осуществляется под углом в 30 о . Контуры укрепляются между собой стальными перемычками в верхней, нижней и центральной частях, чтобы обеспечить более внушительную прочность.

Когда пополняется погрузчик самодельный, на одну сторону конкура необходимо приварить вертикальную опору, обеспечив выступ в верхней части. К ней укрепляется распорка, которая второй стороной фиксируется к уголку в центральной части стрелы. На ковше, который будет изготовлен из металлических прямоугольников, нужно выполнить проушины в задней части. На нижнюю укрепляется стрела, тогда как на верхнюю – два гидроцилиндра. Гидроцилиндры другим концом укрепляются на уголок. Большие гидроцилиндры из центральной части проводятся на вертикальную опору. Погрузчик самодельный должен быть укреплен на навеску трактора. Поворот рабочего части ковша будет обеспечен передними гидроцилиндрами, тогда как задние будут разгибать и сгибать стрелу.

пневмотранспортер зерна

Технические работы завершены. Если обнаружены ошибки просьба писать в эту тему Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

если есть у кого нибудь чертежи или опыт построения пневмо транспортера поделитесь. я постараюсь завтра сфоткать свой, но он толком не работает

А єто наш погрузчик на базе т-16. тока его еще модернезировать надо мало кидает 2 т в ч Файлы: 28032010001.jpg

А єто наш погрузчик на базе т-16. тока его еще модернезировать надо мало кидает 2 т в ч

Если можно поподробней, и желательно с фото.

Привод как поняли от ВОМ :). Повышающий редуктор(сейчас на вентиляторе 3200 об в мин) но будем переделывать надо хоть 4000, (слабый вакуум) вентилятор от какого агрегата не знаем. циклон и делитель с дку. под делителем сделано что-то типа эжектора. трубы 160мм. Файлы: 05042010.jpg 05042010003.jpg 05042010001.jpg 05042010002.jpg

И еще на делителе 60 об.мин

Приобрёл такой агрегат. Два вопроса- подойдет ли для транспортировки зерна и достаточно ли будет эл. двигателя 3фазы 5 кВт 3000 об/мин? Диаметр крыльчатки 50 см и диаметр выхода 10 см. Файлы: _026_10.jpg

вентилятор от овп-20 улитка самодельная, устройство мое имеет очень низкую производительность. в связи с этим 2 вопроса как устроен внутри циклон и смеситель Вентилятор у вас явно слабоват для пневмотранспортера. Там вентиляторы высокого давления (как в пылесосе).

Источник
