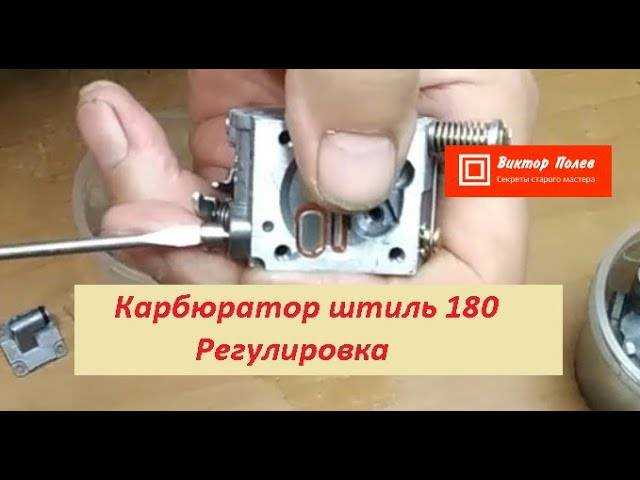

Карбюратор бензопилы штиль 180: регулировка своими руками, ремонт, устройство

Особенности промывки в ультразвуковой ванночке

Если вы задаетесь вопросом о том, как промыть карбюратор бензопилы без разборки, то ответ на него только один — никак. Ультразвуковая ванночка в таком случае также бесполезна, так как в процессе очистки необходимо обеспечить свободный отвод загрязнений из каналов. Если карбюратор не разобрать, то этим загрязнениям попросту некуда будет деваться, и итог такой прочистки будет попросту бесполезным.

Некоторые владельцы бензоинструмента ищут различные промывочные жидкости и добавки в топливную смесь, надеясь на их эффективность. Все эти препараты и концентраты являются попросту бесполезными, и если желаете действительно произвести высокоэффективную прочистку карбюратора, тогда следует воспользоваться специальной ультразвуковой ванночкой. Даже если ваш сосед вас убедил в эффективности таких концентратов, тогда представьте себе картину, когда все загрязнения поступают в цилиндр. Естественно ни к чему хорошему это не приведет, и как следствие. В скорости понадобится разбирать и ремонтировать или менять ДВС.

https://youtube.com/watch?v=l3Tha3N6K6I%3F

Очистка каналов ультразвуков является самой эффективной, но даже при учете этого фактора, говорить о полном восстановлении не приходится. Все зависит от масштаба засорения механизма.

Кроме того, необходимо досконально знать, как правильно выполнять эту процедуру. В частности, необходимо рассчитать время промывки, а также температуру. Принцип промывки карбюратора бензопилы в ультразвуковой ванночке имеет следующий вид:

1. Карбюратор демонтировать с бензопилы, и разобрать его
2. Разбирать карбюратор необходимо с той целью, чтобы обеспечить более глубокое проникновение очистительной жидкости внутрь каналов
3. В емкость помещается карбюратор, кроме мелких деталей и резиновых мембран
4. В емкость необходимо залить специальную жидкость Ultra Red, которая смешивается с водой
5. Включить установку на соответствующий промежуток времени 10-15 минут

После окончания процедуры, понадобится произвести продувку каналов сжатым воздухом, но осторожно. После этого оценить качества промывки, и уже после этого производить сборку механизма

Сколько стоит карбюратор

Мастера из ремонтных мастерских утверждают, что японский оригинальный карбюратор Walbro стоит от 6 000 до 8 000 руб. Практически столько же, сколько вся бензопила Партнер 350.

При таком раскладе цен есть резон купить вместо ремкомплекта карбюратор в сборе и лично убедиться на практике в его работоспособности.

В случае неудачи негодный карбюратор можно использовать на запчасти.

Карбюраторы Walbro, используемые на бензопилах Партнер 350 не имеют каких-либо серьезных недостатков, практичны и надежны в работе. Поэтому, еще до покупки пилы, стоит убедиться в том, что на приобретаемом инструменте установлен именно он. Тогда уж точно длительное время не надо будет задаваться вопросом регулировки карбюратора на бензопиле Партнер 350.

Частые поломки в бензопиле

Конструктивно бензиновая пила Интерскол ПЦБ-14/37Л надежна и работоспособна. Только, как и в любом механизме, в ней могут обнаруживаться технические неисправности. Это приводит к тому, что бензопила не заводится, или работает не в соответствии со своими заложенными характеристиками. Наиболее частыми причинами поломок или неэффективной работы могут быть:

• загрязнение воздушного фильтра;
• неисправность или загрязнение свечи зажигания;
• разрегулирование карбюратора;
• ослабление натяжения цепи.

Подобные неполадки вполне исправимы своими руками, без привлечения специалистов. Если же поломки серьезнее, то для ремонта следует прибегнуть к помощи ближайшего сервисного центра.

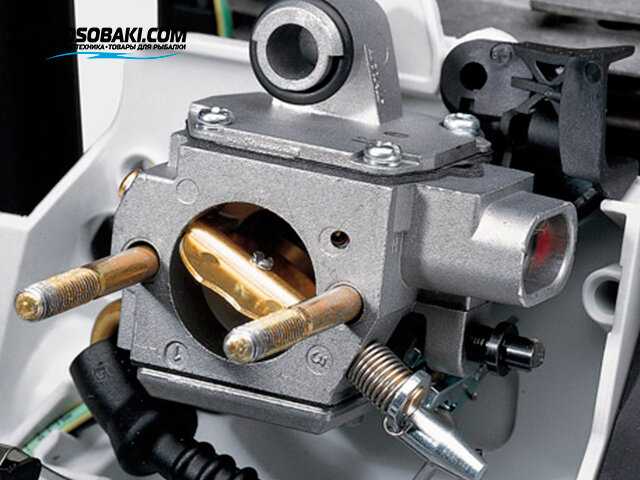

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.

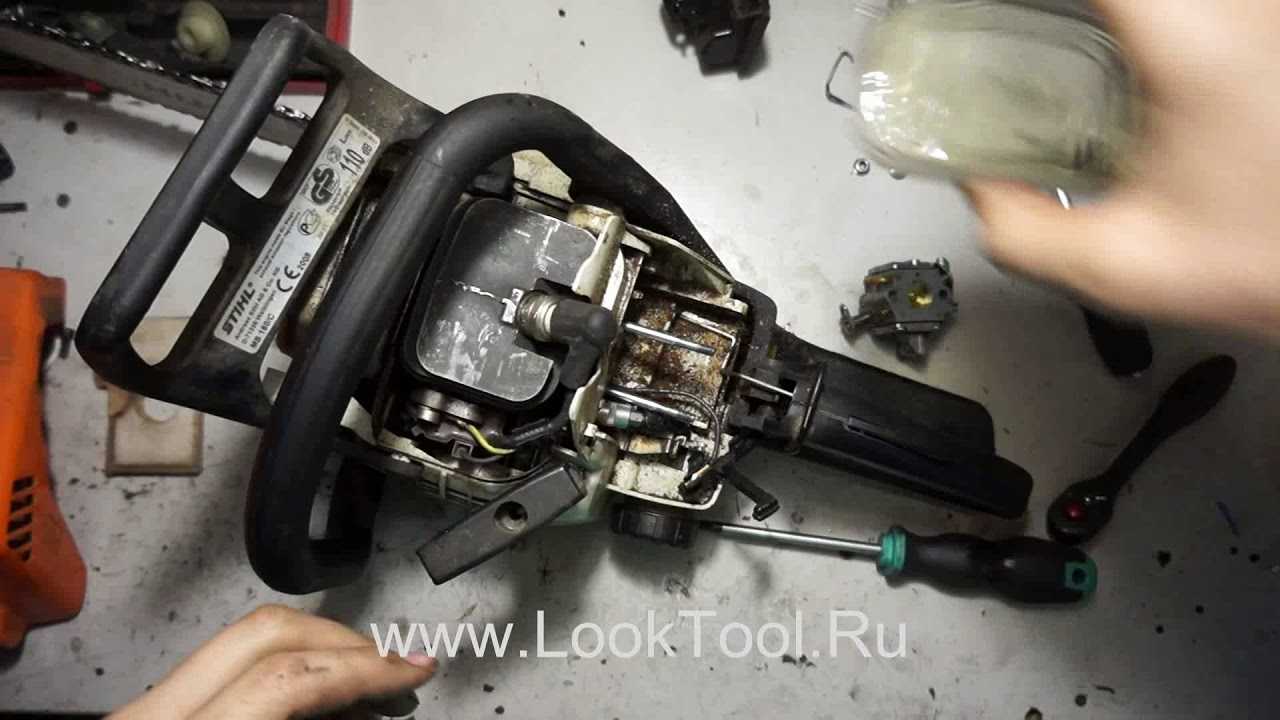

• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

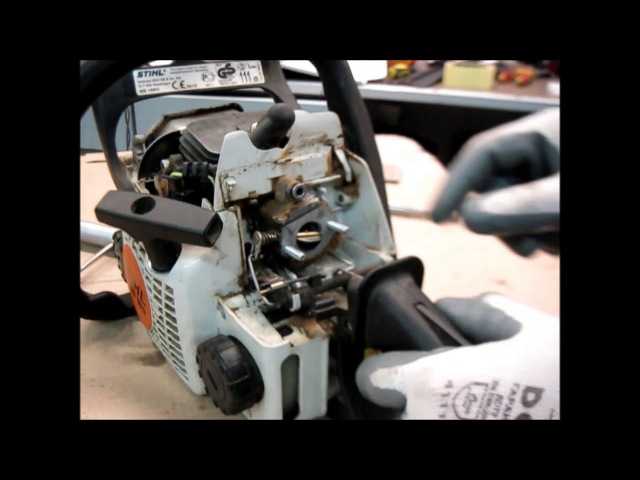

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

1. L – винт предназначен для регулировки низких оборотов двигателя.
2. H – винт предназначен для регулировки высоких оборотов.
3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Регулировка карбюратора бензопил Патриот 3818, 4518, 5220

На бензопилах Патриот 4518 и 5220 стоят аналогичные карбюраторы. Единственное отличие в производительности. Т.е. они позволяют работать с пилами большего объема двигателя.

Что касается регулировки карбюратора на них, то тут все просто, она проходит аналогично модели 3816. Можно смело пользоваться инструкцией описанной в статье.

В целом, бензопилы Патриот ввиду своей средней стоимости и качества, оснащены в меру надежными карбюраторами, выполнять настройку которых нужно только в крайних мерах. Если вы не уверены в собственных силах, то настоятельно рекомендуем доверить эту процедуру специалистам сервисного центра, т.к. все-таки есть риск выхода из строя, в результате неправильной настройки максимальных оборотов бензопилы.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

• пила не заводится и глохнет;
• инструмент не заводится;
• инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

• сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
• начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
• вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
• снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
• достаем иглу;
• если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
• часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
• очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
• опору коромысла монтируем обратно на иглу;
• отжимаем пружинку и выжимаем фиксирующий болт;
• ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
• верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
• помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
• возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
• шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
• вставляем 2 болта в адаптер и ставим его на место;
• закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
• пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

Регулировка карбюратора бензопилы Партнер 351 своими руками

Справиться с настройкой карбюратора бензопилы Партнер 351 можно самостоятельно. Его регулировка производится тремя винтами, маркированными латинскими буквами L, H и T. Буквой T обозначен винт настройки холостого хода, H – высоких оборотов, L – низких.

Процесс отстройки предполагает два этапа: базовый и окончательный. Точное значение углов поворота должно быть указано в подробной инструкции по эксплуатации бензопилы Партнер 351.

Для доступа к карбюратору нужно снять верхнюю крышку бензопилы

Регулировочные винты L и H

Базовая настройка

1. Винт T закрутить по часовой стрелке до упора, а затем на 4,5 оборота повернуть в обратную сторону.
2. Винты H и L аккуратно закрутить до конца, а затем вывернуть назад на 2 оборота.
3. Если на холостом ходу мотор не глохнет, цепь не перемещается, двигатель разгоняется быстро и работает плавно, – значит, базовой регулировки достаточно. Если нет – необходима точная настройка. Бензопилу следует завести и прогреть в течение 5-10 минут.

Холостой ход

1. Плавно поворачивая винт L в одну и другую сторону, найти положение, в котором обороты максимальны.
2. Вывернуть винт L на четверть окружности против часовой стрелки.
3. При вращении цепи на холостом ходу, винт T выкручивать влево до ее остановки.
4. Если после настройки двигатель плохо заводится или быстро глохнет, необходимо выкрутить винт L еще на пол-оборота и снова отрегулировать винт Т.

Максимальные обороты

Винт H заворачивать вправо до достижения максимально высоких оборотов.

Пила Партнер 351, согласно руководству по эксплуатации, имеет предел скорости вращения в 13000 об/мин. Превышение этого показателя небезопасно для двигателя и проявляется характерными перебоями в зажигании и «пением» ДВС, которые можно скорректировать, постепенно выворачивая регулировочный винт в обратную сторону.

Ускорение

Нажатие на курок газа бензопилы должно повышать обороты двигателя от холостого хода до максимальной мощности плавно и быстро. Если набор оборотов запаздывает, винт L нужно выкрутить против часовой стрелки не более чем на 45 градусов по окружности.
