Виды фрез для сельскохозяйственных работ
Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:
- Быстро уничтожать густые заросли сорняков;
- Культивировать почву;
- Перемешивать слои грунта с удобрениями;
- Выравнивать поверхность земли.
Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.
Существует несколько типов фрез. В зависимости от формы в продаже встречаются:
- Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
- Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.
Приобрести дополнительные фрезы нужной ширины сегодня можно в любом магазине садово-огородной техники. Однако по приемлемой цене чаще всего удается купить китайские изделия, не отличающиеся особой прочностью. В связи с этим будет вполне разумно попытаться изготовить фрезы самостоятельно.
Фрезы на мотокультиватор не отличаются сложной конструкцией. Прежде, чем начать самостоятельное создание элементов, необходимо внимательно изучить магазинные варианты. Это даст возможность учесть все конструктивные особенности оборудования и изготовить эффективный инвентарь.
Перед работой нужно сделать чертеж или воспользоваться уже готовой схемой. В ней потребуется указать материал каждой из деталей, последовательность и способ крепления.
После этого нужно подготовить все материалы. Если в конструкции будут использоваться фигурные элементы, то их лучше сразу заказать у мастера.
При создании фрезы особое внимание нужно уделять правильности сборки. Постарайтесь избежать каких-либо отклонений, связанных с конструкцией, ведь любая ошибка может существенно понизить эффективность фрез. Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево
Более того, неправильно собранный инвентарь будет тянуть культиватор вправо или влево.
Важный фактор – это расположение зубьев. Они должны быть установлены точно в таком же положении, что и в конструкции магазинных изделий.
Эксперты не советуют делать фрезы, диаметром более 50 см. Оборудование такого размера способно погружаться в грунт на 26 см, охватывая полосу, шириной в 1 метр. Этого более чем достаточно для качественной вспашки.
Фрезы в форме сабли считаются более безопасными и не способны навредить оператору при его падении на конструкцию. Ножи на них имеют поперечное расположение и последовательно погружаются в почву, без рывков.
Чтобы продлить срок эксплуатации самодельных фрез, необходимо придерживаться правил использования инвентаря. В процессе запуска двигателя культиватора, все ножи должны располагаться над поверхностью почвы. После переключения мотора с холостых оборотов, лопасти следует медленно опустить и начать вспашку грунта.
Не зная, нужно ли затачивать самодельные фрезы, многие новички допускают массу ошибок. Необходимо помнить, что чем чаще выполняется заточка, тем лучше будет результат обработки грунта, и тем дольше ножи не будут поддаваться воздействию коррозии.
Как сделать самому
Безусловно, покупка готовой фрезы это наиболее простое и понятное действие, которое себя полностью оправдывает. Однако, многие задаются вопросом – как сделать фрезу к минитрактору своими руками? Причиной подобного интереса является, как всегда, цена готового устройства.
Мотоблок поможет взрыхлить землю быстрее и эффективнее, чем вручную, а это значит — добиться прекрасного урожая с минимальными усилиями. Мотоблок Викинг — лучший помощник для хозяйственного фермера.
Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Тут вся полезная информация о бытовой зернодробилке.
Стартовая цена начинается с 12 тысяч рублей за почвенную фрезу, что и наталкивает людей на подобные размышления.
В принципе, данная задумка вполне легко исполнима, ведь устройство фрезы не такое сложное. Для этого нам понадобится довольно стандартный набор инструментария:
- болгарка;
- сварочный аппарат;
- электрическая дрель;
- болты и гайки;
- гаечные ключи.
Удостоверившись, что все необходимое есть у вас в наличии, можно приступать к предварительной подготовке. Фреза для минитрактора своими руками, чертежи которой представлены ниже, представляют собой достаточно типовую конструкцию, поэтому не нужно придумывать велосипед, изобретая что-то новое.
Достаточно лишь следовать тем техническим советам и параметрам, необходимым для сборки качественного устройства.
Чертеж 1
Итак, рассмотрим подробный алгоритм наших действий:
Начинается всё, естественно, с изготовления опорной рамы устройства. Для этих целей нам понадобится труба из металла диаметром порядка 4 см, либо швеллеры.
Рама
- Разрезаем имеющийся материал на четыре части, которые нужно потом приварить друг к другу. Помните, что ширина рамы будет напрямую зависеть от мощности используемого в минитракторе двигателя. Поэтому, если она не достаточно мощная, лучше не делать очень большую конструкцию.
- Нужно предусмотреть заранее установку колес, с помощью которых будет регулироваться глубина погружения ножей вала.
- Далее нужно закрепить к раме основной вал, который будет вращаться. В качестве вала можно использовать обычную металлическую трубу, диаметр которой должен составлять не менее 5 см.
- Соединение вала фрезы осуществляется через редуктор ПК-1,6, который агрегатируется с валом отборной мощности, установленным на минитракторе. Крепление основного вала к раме осуществляется с помощью втулок с подшипниками опорного типа.
- Ножи для фрезы минитрактора изготавливаются из металлических пластин, толщина которых должна составлять порядка 1,2 см. В зависимости от ширины вала, разным будет и количество режущих элементов. К примеру, если ширина вала будет не менее 120 см, то на нем можно установить четыре ножа.
- При этом, каждый нож состоит из трех режущих элементов, концы которых немного загнуты. Крепление данных элементов к валу осуществляется при помощи болтов и прочих крепежных соединений.
- В принципе, ваша самодельная фреза на минитрактор своими руками собрана. В качестве завершающего штриха, нужно смазать солидолом все детали, которые будут подвергаться трению.
Какие фрезы лучше для мотоблока: саблевидные или «гусиные лапки»
Выбирая вариант почвофрез для своего агрегата, следует исходить из особенностей грунта. Безусловно, саблевидные ножи легко справятся с культивацией ранее возделываемых почв. Что касается обработки целинных участков или земель, густо заросших травами, базовые заводские фрезы порой не слишком хорошо справляются с нагрузкой из-за недостаточно высокого качества материалов и сборки (болтовых и сварочных соединений). Обработка тяжелого грунта такими фрезами — довольно тяжелая нагрузка как на мотоблок, так и на его оператора. Гораздо легче со своей задачей справляются покупные или самодельные фрезы с ножами, изготовленными из качественного металла.
Что касается варианта фрезы «гусиные лапки», на мотоблок можно установить желаемое количество секций, регулируя его производительность под нужды собственного хозяйства и мощность агрегата. Такой тип оборудования легче справляется с твердыми грунтами и остатками растительности и обеспечивает более легкую управляемость устройством в процессе работы. Многие пользователи отмечают именно эту конструкцию как оптимальную, с точки зрения практичности и надежности.
как правильно собрать фрезу на мотоблок .
| ФРЕЗЫ НА МОТОБЛОК. ОБЗОР И ИХ СБОРКА |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезу на мотоблок |
|
Нажми для просмотра |
|
||||||||||
| КАК ПРАВИЛЬНО СОБРАТЬ ФРЕЗУ НА МОТОБЛОК»КЕНТАВР»МБ 2013Б-3 |
|
Нажми для просмотра |
|
||||||||||
| ФРЕЗЫ НА МОТОБЛОК. СБОРКА НА 4 НОЖА |
|
Нажми для просмотра |
|
||||||||||
| Фрезы. Как правильно собрать? Мотоблок Хопер 900MQ |
|
Нажми для просмотра |
|
||||||||||
| Сборка фрезы для FM 643, FM 653 |
|
Нажми для просмотра |
|
||||||||||
| Собрать фрезы для мотоблока |
|
Нажми для просмотра |
|
||||||||||
| Правильное расположение ножей зубьев почвофрезы. |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезы к культиватору SK-1400 и SK-1600 |
|
Нажми для просмотра |
|
||||||||||
| Как собрать почвенные фрезы-культиваторы на мотоблок НЕВА |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезу к мотоблоку, смех и грех |
|
Нажми для просмотра |
|
||||||||||
| Инструкция по сборке фрез на мотоблоки и культиваторы |
|
Нажми для просмотра |
|
||||||||||
| Тарелки на фрезы для мотоблока |
|
Нажми для просмотра |
|
||||||||||
| Инструкция по сборке фрез для мотоблоков и культиваторов Aurora |
|
Нажми для просмотра |
|
||||||||||
| Как настроить фрезу мотоблока |
|
Нажми для просмотра |
|
||||||||||
| Как пахать огород фрезами |
|
Нажми для просмотра |
|
||||||||||
| Доработка стандартных фрез к мотоблоку»ОКА» и понемногу обо всем. |
|
Нажми для просмотра |
|
||||||||||
| Несколько хитростей при культивации огорода |
|
Нажми для просмотра |
|
||||||||||
| ИСПЫТАНИЕ — фреза — ротоватор и лапки с утяжелителем (мотоблок) |
|
Нажми для просмотра |
|
||||||||||
| Мой легкий мотоблок. Фрезеровка почвы. |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезы на мотоблок |
|
Нажми для просмотра |
|
||||||||||
| Секреты сборки почвенных фрез культиватора, мотоблока |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезы на мотоблок ron angel gt90m3 favorite |
|
Нажми для просмотра |
|
||||||||||
| Как собрать фрезы? Правильно собранная фреза видео на культиватор Tatra Garden HT 100, HT 80, HT 68 |
|
Нажми для просмотра |
|
||||||||||
| ФРЕЗЫ для мотоблоков 105/135. Исправление заводских ошибок. |
|
Нажми для просмотра |
|
||||||||||
| Ничего лишнего: только сборка фрез для мотоблока и мотокультиватора |
|
Нажми для просмотра |
|
||||||||||
| СБОРКА АКТИВНОЙ ФРЕЗЫ ТЯЖЁЛОГО МОТОБЛОКА |
|
Нажми для просмотра |
|
||||||||||
| Зеркальная симметрия при сборке фрез для мотоблока |
Какие фрезы для мотоблока лучше. Фрезы для мотоблока: их назначения, отличия (Салют и Агро) и видео
Аграрии знают, чтобы получить хороший урожай, необходим комплекс работ, который включает в себя обработку почвы. На приусадебных участках традиционным инструментом всегда считалась лопата.
Сегодня многие владельцы законных соток земли хотят и могут качественно обрабатывать почву с помощью специальной «домашней» техники.
Назначение почворезов, их роль в обработке почвы
Это мотоблоки, которые выполняют обработку почвы. Один из элементов, установленных на домашних помощниках по обработке земли, являются фрезы для мотоблока.
Они непосредственно влияют:
- на качественную вспашку;
- от почвофрезы зависит управляемость техникой;
- оказывают влияние на трансмиссию;
- и силовой агрегат мотоблока.
Фреза для мотоблока – это их основной рабочий орган. Они отвечают:
- за глубину рыхления верхнего слоя почвы;
- за создание структуры обработанной земли. Крупный или мелко комковой вариант;
- за борьбу с сорными растениями.
Отличие почворезов
Они кардинально могут отличаться друг от друга. Конструкция и форма могут быть разными. Отличие может состоять в количестве ножей и расположении.
Ножи главное оружие почвофреза. Материал, из которого они изготовлены, прямо влияет на глубину проникновения в почву.
Они могут быть кованными с само заточкой. Хорошие ножи для фрез изготавливают итальянские мастера. Видео мотоблока с фрезами смотрите в конце публикации.
Штампованный лист часто применяется для производства ножей. В этом случае режущая кромка не явно выражена. Практика показывает, что их установку выполняют часто на недорогие, бюджетные модели культиваторов
Фрезы для мотоблока Салют
Комплектация и оборудование мотоблока Салют разных моделей включает в себя набор фрез с дисками для защиты растений. Производители мотоблока Салют изготавливают почвофрезы из стальных заготовок или обычной металлической полосы.
Ножи фрез для Салюта выполнены из пружинной стали, обработаны особым способом. Серповидная форма даёт возможность проникновения в почву с наименьшим сопротивлением. Проверено на практике, что ножи очень надёжные.
Три пары фрез, которые идут в комплекте, крепятся на болтах стальными пальцами. Показатели захвата фрез: 350 х 600 х 800 мм.
Фрезы для мотоблока Агро
В комплектацию мотоблока Агро входит ряд навесного дополнительного оборудования, с помощью которого можно за непродолжительное время более качественно обработать почву: взрыхлить, удалить сорняки.
Это делает инструмент более функциональным и универсальным. Главной скрипкой в «техническом оркестре» выступает фреза. Характеристики почвофрезы для обработки почвы: захват по ширине составляет 610 мм.
Глубина обработки верхнего слоя почвы составляет 80 мм. Проникновение в верхний слой земли, на отметке 80 мм, возможно, только ножами, выполненными из качественного материала.
Можно сделать выводы, что фрезы для мотоблока, вещь нужная и полезная. Комплекс работ с дополнительным оборудованием расширяет возможности домашней техники, повышая спрос на неё. Возможна покупка почвофрез отдельно от мотоблоков. Это нормальная практика, которая даёт возможность приобретения необходимого дополнительного оборудования в нужный момент.
Рекомендации по сборке ножей
Производители культиваторов стараются максимально упростить сборку навесного оборудования. Поэтому на фланцах предусматриваются два центральных технических отверстия на противоположных сторонах квадрата. Они позволяют безошибочно размещать на пластине режущие элементы.
Местоположение на пластине технических отверстий
Правило «Двух отверстий» следующее. При размещении самого первого ножа на пластине, он должен накрывать одно из технических отверстий и быть параллельным краям фланца. Далее монтаж следующих элементов проводится под углом к первому. Ошибиться в этом случае и запутаться крайне сложно.
Цельнолитые валы с монтажными пластины могут иметь особую конструкцию. Фланцы на них могут быть уже со смещением — повернуты относительно соседнего на несколько градусов.
Расположение монтажных пластин
Чтобы облегчить монтаж лопастей по приведенной выше инструкции, не рекомендуется затягивать полностью гайки. Эту процедуру стоит выполнить на завершающем этапе после того, как мастер убедится в том, что фреза собрана строго по схеме.
Нужно ли точить фрезы для культиватора
Разобравшись с культиватором и видами фрез для него, перейдём к рассмотрению главного вопроса, которому и посвящена данная статья, а именно, можно и нужно ли затачивать такой рабочий элемент оборудования, как нож. Основная часть отечественных производителей сельхозтехники использует фрезы завода, расположенного в Смоленской области. Для их изготовления используется калёная сталь, режущая кромка ножей обрабатывается токами высокой частоты. Фрезы крепятся к фланцу при помощи болтов, поскольку этот материал плохо поддается сварке. Этот момент говорит о том, что в сварных фрезах большинства китайских фирм используется металл не очень высокого качества.
Хорошая калёная сталь не переносит сварного соединения, только болтовое
При создании рабочей кромки фрезы происходит её плавление и быстрое охлаждение, вследствие чего, она выглядит неравномерно и немного напоминает полотно ножовки, что видно при сильном увеличении. В процессе работы лезвие из калёной стали не тупится, а крошится, что приводит к образованию более глубоких зубьев «пилы». Многие называют такие фрезы самозатачивающимися, хотя это определение не совсем точное.
Теперь, что касаемо того, нужно ли точить фрезы и как сделать это в домашних условиях. Если выполнять заточку при помощи «болгарки» или на точильном станке, то получается перегрев металла, а следовательно, и нарушение его структуры и потеря прочности. В результате, фрезы будут быстрее тупиться, и это в лучшем случае, а в худшем — ножи могут начать разрушаться и вам придётся покупать новые.

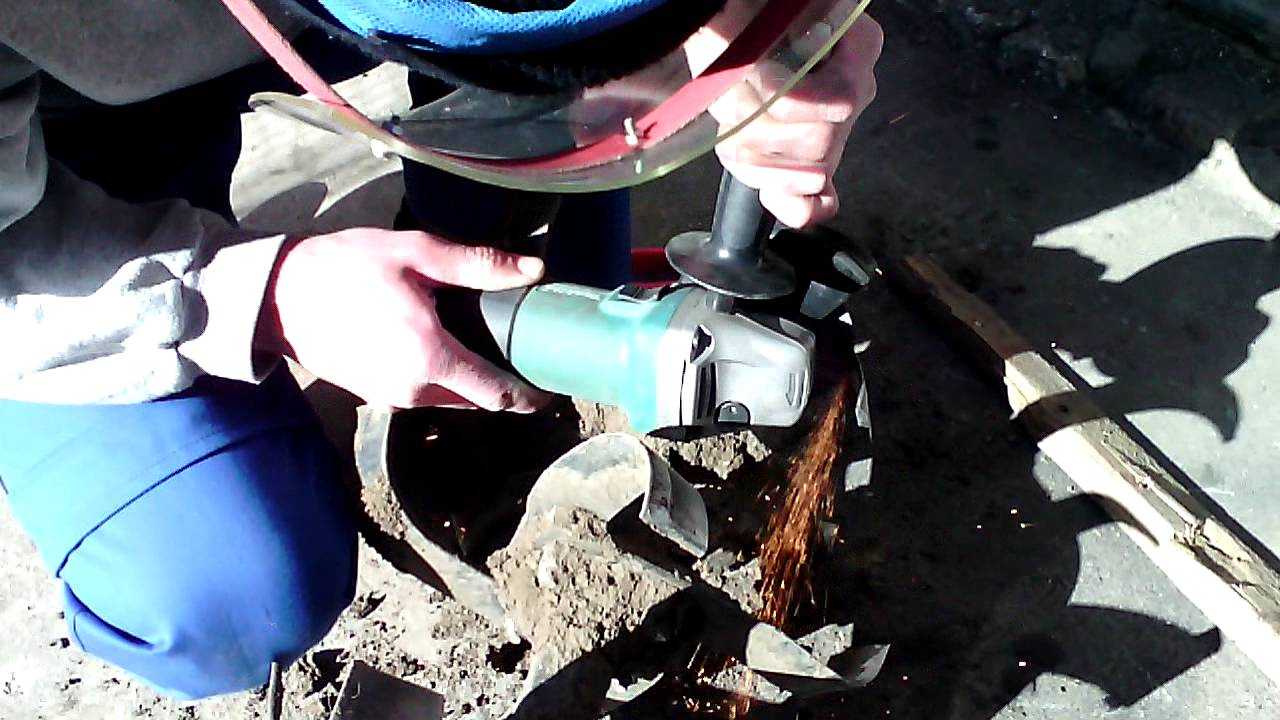

От заточки фрезы при помощи «болгарки» происходит перегрев металла
Заточку фрез можно выполнять только на высокотемпературном заточном станке, а такое оборудование вряд ли есть в каждом хозяйстве. И не нужно хвататься за напильник, который поможет удалить мелкие щербинки и сделает кромку ровной. В итоге это приведёт к образованию ещё большего скола или поломке ножа при попадании на камень во время культивации почвы. Если на фрезе появилась зазубрина, то просто продолжайте работать дальше. Вы увидите, что через некоторое время она сама исчезнет.
Фрезы для мотоблока. Выбор, сравнение.
Для владельцем дач и огородов, механизация данного процесса, стала более доступна с появлением мотоблоков. Выбор между лопатой и мотоблоком с фрезой стал очевиден. Мощности мотоблока вполне достаточно, что бы обрабатывать не только песчаные грунты, но и целину. Тут главное грамотно подойти к выбору дополнительного оборудования.
Что зависит от правильного выбора фрезы для мотоблока:
- Качество культивации. В большинстве случаев, можно даже обойтись без плуга;
- Ваши силы и время, которое вы потратите на выполнение определенного объема работы;
- Легкость управления мотоблоком и нагрузка на оператора во время фрезерования;
- Нагрузка на мотоблок, в частности на редуктор.
На сегодняшний день, уже можно выбирать фрезы, которыми будет агрегатироваться ваш мотоблок, в зависимости от его мощности и типа обрабатываемого грунта.
Заводская фреза
Большинство мотоблоков и культиваторов комплектуются такими фрезами при продаже. В зависимости от ситуации, они могут быть собранными или разобранными. Выбрать мотоблок вы можете какой угодно, а вот какой фрезой его укомплектовать изначально, выбрать к сожалению нельзя.
Конструкция представляет собой ось, с приваренными пластинами, к которым непосредственно и крепятся саблевидные ножи. Готовая фреза может состоять из нескольких таких секций, соединенных между собой при помощи болтов. Добавляя или убирая секцию, можно регулировать ширину культивации.
Плюсы и минусы заводской фрезы:
Самый главный плюс– поставляется сразу в комплекте с мотоблоком. Фреза не плохо справляется со своей основной задачей, при условии, что работа ведется на ранее обрабатываемом участке.
Теперь о реалиях. Если речь идет о китайских мотоблоках, ножи на фрезу их слабое место. Плохой метал, даст о себе знать, возможно даже в первом же сезоне, болты и сварочные соединения тоже оставляют желать лучшего. Если обрабатывать целинной земельный участок или там где много травы, процесс будет не из приятных. Будет тяжело удержать мотоблок, да и нагрузка на редуктор будет высокой.
Но не спешите расстраиваться, уже не проблема найти качественные ножи польского или украинского производства, есть из чего выбрать, вопрос с болтами решается еще проще. Да и сделать более качественное сварное соединение, для нашего брата тоже не проблема.
Такая фреза, представляет собой цельносварную конструкцию, ось и приваренные к ней ножи, с треугольными наконечниками или как их называют – гусиные лапки.
Плюсы и минусы фрезы «Гусиные лапки»
Основной минус — не разборная конструкция. Но это не существенно, если выбрать качественную фрезу.
А вот плюсов много:
- Вы сами выбираете количество секций для установки на мотоблок. В зависимости от технических характеристик вашего мотоблока и ваших требований, таким образом регулируется ширина фрезерования.
- Может обрабатывать более твердые грунты.
- Лучше перебивает растительные остатки.
- Втулка может быть шестигранная или круглая. Важный момент при выборе навесного оборудования, благодаря чему, может использоваться на разных моделях мотоблоков.
- Снижает нагрузку на редуктор.
- Существенно облегчает управляемость.
Исходя из нашего опыта, именно фреза «гусиные лапки» является оптимальным выбором для мотоблока с воздушным охлаждением. Во многом благодаря ее универсальности, надежности и практичности.
«Целина» — спиралевидная фреза для мотоблока
Если вам нужно обработать целинной земельный участок, лучшим выбором будет спиралевидная фреза. Как и «Гусиные лапки», «Целина» имеет цельносварную конструкцию, это сделано специально, чтоб ее усилить и она смогла переносить более высокие нагрузки. Приваренные по спирали ножи, оснащены наконечниками типа «целина».
Плюсы и минусы фрезы «Целина»
К минусам, пожалуй можно отнести более медленную работу, но это не мудрено, на целине не разгонишься. Как недостаток можно отметить и то, что в процессе культивации, грунт выталкивается от центра на края. Образуется не большая канавка и земельный участок будет требовать последующего выравнивания.
Плюсы же переоценить трудно:
- Лучше других существующих фрез справляется с целиной.
- Большая глубина культивации.
- Отлично разрыхляет почву.
- Очень надежная и прочная конструкция.
Итак, мы смело можем сделать вывод, что для более качественной обработки вашего земельного участка, не стоит останавливать свой выбор на заводской фрезе. Если вы ходите повысить урожайность, снизить нагрузку на мотоблок и сэкономить время и силы – мы рекомендуем выбрать фрезу «гусиные лапки». Если же вам предстоит тяжелая разработка целинного участка – ваш выбор грунтофреза «Целина».
Процесс сборки фрезы культиватора
Различают две формы ножей:
Заточенные. «Лепестки» легко входят в почву без сцепления с поверхностью. Таким образом уменьшается нагрузка на мотор и снижается расход топливных смесей. Но острыми лезвиями нельзя полностью удалить сорняки, вскорости они снова прорастают
С такими навесами нужно работать осторожно, чтобы не повредить растения и для собственной безопасности;
С полукруглой кромкой. Отличаются безопасностью при эксплуатации
Но при рыхлении возникает большее сопротивление, почвофрезы чаще застряют. С сорняками такие ножи для культиватора справляются более эффективно.
Есть два способа крепления «лепестков»:
- На заклёпках. Элемент неразборный. В этом случае хранить и транспортировать устройство не очень удобно;
- На болтах. Деталь разбирается.

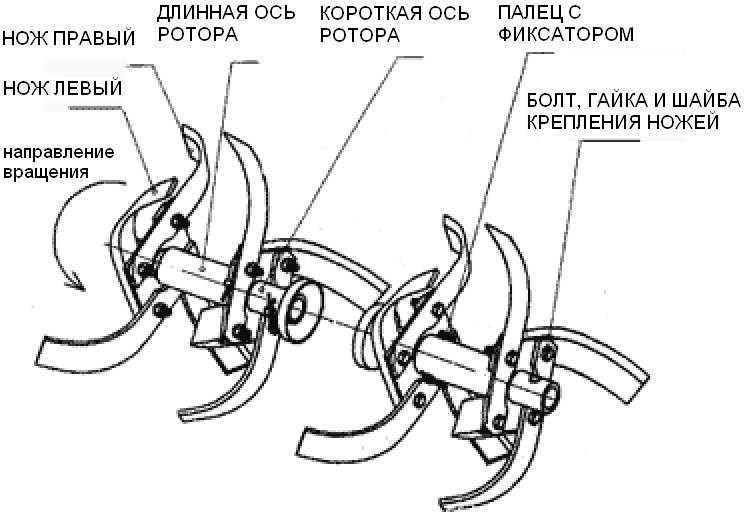

Чтобы собрать фрезу на мотокультиватор, важно соблюдать направление – заточенную часть «лепестка» необходимо располагать по ходу движения машины. Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций
Ножи нужно предварительно маркировать
Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать
Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать.

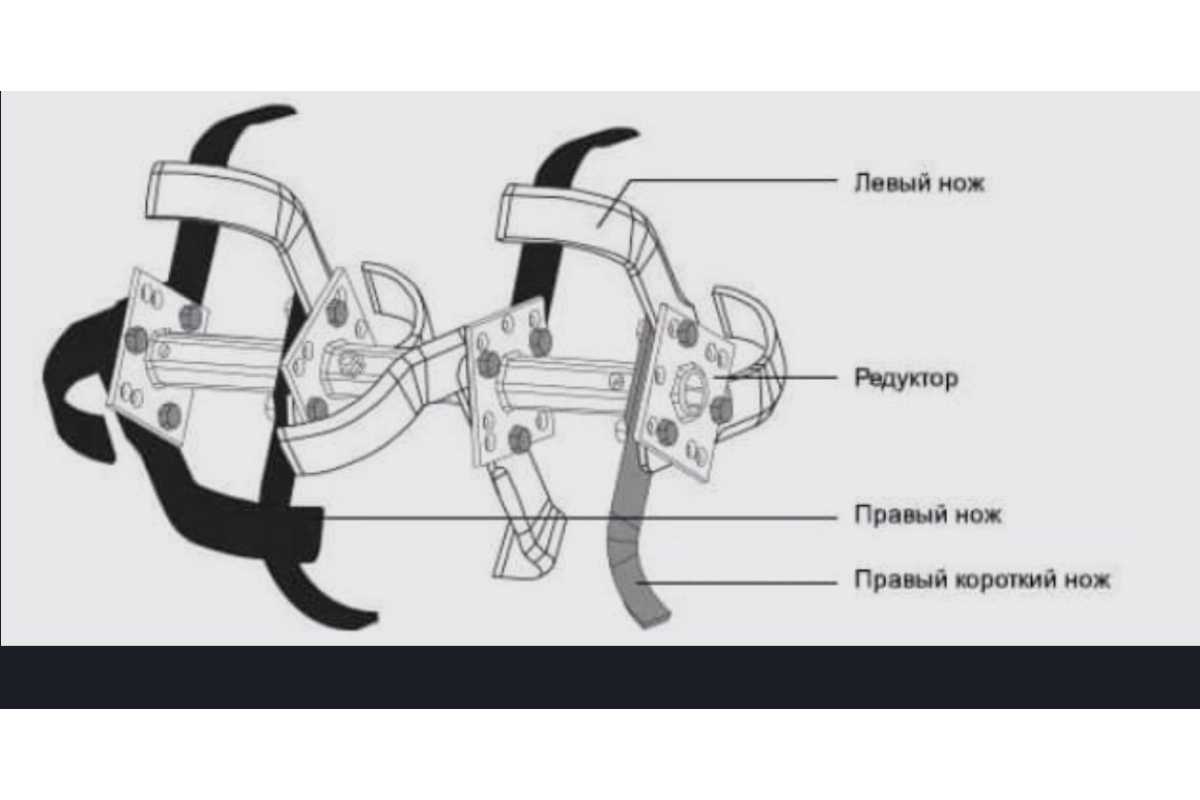

Как собирается почвофреза?
- При установке трёхлепестковой фрезы первый нож фиксируется на пластине – сначала не нужно полностью затягивать болт. Два оставшихся ножа закрепляются на противоположной стороне пластины;
- На четырёхлепестковой и шестилепестковой фрезе попеременно крепятся правый и левый ножи. Заранее стоит разделить «лепестки» на правые и левые;
- При необходимости дополнительную секцию монтируют штифтом;
- Конструкция закрепляется болтами максимально жёстко;
- В конце на валу закрепляется защитный диск для предохранения растений от повреждений.
