Запчасти для мотоблока мтз: как произвести замену двигателя?

Достоинства и недостатки

К достоинствам данной модели можно отнести:

• простоту использования;
• надежность конструкции;
• распространенность и доступность запчастей;
• сравнительную легкость ремонта, в том числе замены мотора на дизельный.

К минусам же относится то, что:

• эта модель считается устаревшей – выпуск ее начался около 50 лет назад;
• неудачное расположение регулятора газа;
• необходимость добавочного баланса для уверенного удержания в руках и управления агрегатом;
• многие пользователи жалуются на нечеткое переключение передач и значительные усилия, требующиеся для выключения блокировки дифференциала.

Популярные модели мотоблоков «Беларус»

Мотоблок МТЗ-06. Вторая модель в линейке машин «Беларус», которая пришла на смену снятому с производства МТЗ-05. Мотоблок получил двигатели Weima (мощность от 6 л.с.), работоспособные и надежные. С момента выпуска техника была доработана и сегодня агрегат заменен мотокультиватором МТЗ-06 МКР.

Он имеет небольшой вес (около 95 кг), но обладает улучшенными эксплуатационными характеристиками. Возможность агрегировать мотоблок фрезой вместо колес, позволяет тщательно перемешивает верхние слои почвы с нижними, эффективно распределяя внесенные удобрения.

Мотоблок МТЗ-08. Многофункциональные, мощные модели. Машина легко справляется с основными операциями почвообработки, сенокошением, уборкой снега и мусора. Мотоблок МТЗ-08 относится к моделям среднего весового класса, что позволяет ему проходить по мягким, влажным, рыхлым грунтам без установки грунтозацепов. Вся техника в заводской комплектации оснащается 4-тактным двигателем, многодисковым сцеплением.

Мотоблок МТЗ-09Н. Серийное производство модели запущено в 1992 году. Характеристики мотоблоков «Беларус» МТЗ-09Н считаются одними из лучших в своем классе, поэтому машина востребована для выполнения широкого спектра сельскохозяйственных работ.

Масса агрегата увеличена до 179 кг. Это повышает проходимость техники по рыхлым, мокрым, вязким почвам, а также улучшает устойчивость на неровной поверхности. Модель рассчитана на интенсивную эксплуатацию. Мотоблоки этой серии выбирают для обработки участков площадью до 1 га. Грузоподъемность агрегата с прицепом – до 650 кг.

В стандартной комплектации МТЗ-09Н оснащают мотором «Хонда». Мощность от 9 л.с., а скорость движения – до 12 км/ч.

Мотоблок МТЗ-09H-02. Агрегат разработан инженерами Минского тракторного завода около 10 лет назад. Модель характеризуется качественной сборкой, надежностью, ремонтопригодностью. Мотоблок МТЗ-09H-02 – это машина тяжелого класса с современным 4-тактным двигателем «Хонда» и 6-ступенчатой коробкой передач. Функциональная модель выполняет широкий спектр сельскохозяйственных операций, работает в коммунальных службах, на строительных площадках, на фермах и других объектах.

Мотоблок МТЗ-12. Машина весом 148 кг способна транспортировать груз массой до 650 кг и работать с различными видами навесного оборудования. Мотоблоки этой серии оснащают мощным 12-сильным двигателем. Скорость перемещения по ровной дороге – до 9,6 км/ч. Одним из главных преимуществ модели МТЗ-12 является возможность менять ширину колеи от 450 до 700 мм несколькими простыми движениями.

В стандартной комплектации мотоблок оснащают двигателем Weima 188F с воздушным охлаждением. Возможна установка любого другого двигателя, подходящего для данного типа садовой техники.

Сравнение мотоблоков «Беларус» дополнительно представлено в таблице:

Модель мотоблока	МТЗ-05	МТЗ-06	МТЗ-08	МТЗ-08Н	МТЗ-09	МТЗ-012WM	МТЗ-12
Габариты, мм	1800х850х1070	1800х850х1350	1780х846х1070	1780х846х1070	1885х850х1100	1780х846х1070	1885х850х1100
Емкость топливного бака, л	5,0	6,0	6,0	6,0	6,0	6,0	6,5
Частота вращения коленвала, об/мин	3000	3000	3600	3600	3600	3600	3000
Мощность двигателя, кВт (л.с.)	3,7 (5,0)	4,0 (5,5)	5,9 (8,0)	8,2 (11,0)	6,6 (9,0)	9,6 (13,0)	8,1 (11,0)
Вес мотоблока, кг	135	95	125	176	179	176	148

Описание

Производством надёжной и выносливой сельскохозяйственной техники Минский завод занимается уже более 80 лет. Однако первый образец мобильного одноосного почвообрабатывающего инструмента увидел свет только в 1978 году, когда в обиходе ещё не употребляли слово «мотоблок». Предпосылкой к развитию ручной бензиновой техники стала потребность мелких аграрных хозяйств, а также коммунальных предприятий в мобильных тяговых агрегатах. Первый мотоблок Беларус (Беларусь МТЗ) призван был заменить ручной труд и тягловую лошадиную силу для работы на личных деревенских подворьях.

Преимущества

Компактными мобильными средствами на колесном ходу часто пользуются фермеры, ведущие малые хозяйства. Ценят их за простоту эксплуатации, надёжность и большое количество выполняемых задач. Преимущества мотоблока МТЗ:

1. Унификация. МБ можно совместить с почвообрабатывающим инструментом, который изготавливают внутренние производители, и его зарубежными аналогами.
2. Простота техники. Применение элементарных узлов и агрегатов позволило снизить трудоёмкость обслуживания/ремонта.
3. Устойчивость к низким температурам. Изначально конструкция была рассчитана на работу в средней полосе Евразии. При этом МБ может обрабатывать любые типы грунтов.
4. Экономичность. Двигатели внутреннего сгорания последнего поколения умеренно расходуют горюче-смазочные материалы и не слишком требовательны к их качеству.
5. Эргономичность. Конструкции, разработанные более чем 40 лет назад, сейчас не сильно отличаются от новых моделей.

Недостатки

Мотоблоки из Белоруссии не лишены минусов. Преимущественно они проявляются в эксплуатации и связанны с конструкторскими недоработками:

1. Отсутствие синхронизаторов в трансмиссии. Из-за невозможности уровнять угловые скорости входного и выходного валов передачи переключаются рывками с характерным скрежетом.
2. Проблемы с блокировкой дифференциала. Дефекты конструкции затрудняют развороты и повышают нагрузки на ходовую часть.
3. Нестандартный доступ к сцепке. Близость расположения других узлов затрудняет агрегацию с промежуточными адаптерами.

К сведению! Особенность тяжелого мотоблока – сочленение с основными почвообрабатывающими инструментами, а также со сложными устройствами путём сцепки и передачи крутящего момента через вал отбора мощности (ВОМ).

Оборудование, которое подходит для мотоблоков МТЗ

Модернизация мотоблока МТЗ может производиться и самостоятельно, можно добавлять оборудование, которое расширит спектр выполняемых функций:

• окучник;
• плуг однокорпусный;
• навесная косилка;
• лапчатый культиватор;
• полуприцеп, который может вместить в себе половину тонны;
• борона.

Все это навесное оборудование сочетается позволяет увеличить количество выполняемых функций. Подбирая дополнительную деталь, опирайтесь на задачи, которые будет выполнять мотоблок. Можете переоборудовать его в квадроцикл, в плуг или картофелекопалку – стоит выбрать тот вариант, который необходим в конкретной ситуации. Этот агрегат является отличным рабочим механизмом, и его доработку можно произвести в любое удобное время, все приспособления приобретаются отдельно.

Преимущества и недостатки устройства

• К главным преимуществам отечественного колёсного мотоблока МТЗ-05 стоит отнести:
• доступность подержанных мотоблоков и запасных частей к ним на вторичном рынке;
• множество вариантов для модернизации рабочего места оператора и дополнительного оборудования, что существенно повышает функционал машины;
• возможность использовать мотоблок в качестве небольшой транспортной единицы;
• простота конструкции позволяет снизить регулярное техническое обслуживание к минимуму — замене масла, да чистке свечи зажигания от нагара. Но мы рекомендуем выполнять все требования производителя по регламентному ТО, чтобы мотоблок вам служил как можно дольше.

• Минусы
• Среди главных недостатков «Беларус-05» можно выделить такие:
• небольшая максимальная скорость (около 3 км/ч) ограничивает список выполняемых операций;
• устаревшая конструкция двигателя отрицательно сказывается на уровне расхода топлива;
• нечёткость включения передач вызывает самопроизвольное движение при запуске двигателя.

Отдельно стоит сделать акцент на возможности мотоблока «Беларус-05» использоваться в качестве транспортного средства. Небольшой мотоблок при дооборудовании его прицепом может переводить от одного до пяти взрослых человек с небольшим количеством груза, но при условии, чтобы суммарная масса прицепа не превышала 500 кг. Таким образом, МТЗ-05 по функционалу перевозки пассажиров оказывается самым пассажировместительным, даже в сравнении с большими полноразмерными тракторами. Но нужно быть внимательным при использовании мотоблока на дорогах общего пользования. Во-первых, ни водитель, ни пассажиры никоим образом не защищены средствами активной и пассивной безопасности. Да и в правовом поле они находятся в подвешенном состоянии, ведь мотоблок не имеет номерных знаков, обязательной страховки гражданской ответственности и других обязательных атрибутов механических транспортных средств.

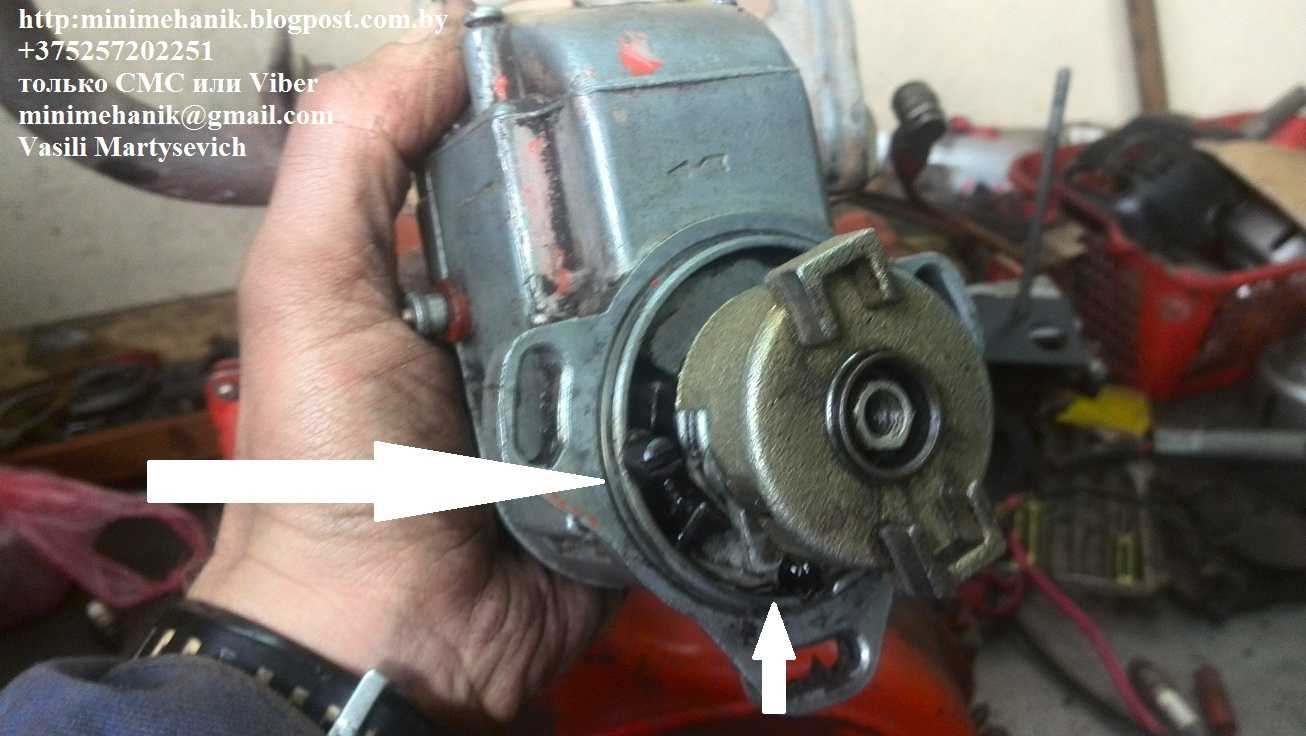

Основные неисправности и их устранение

Некоторые пользователи столкнулись с отказами сложной бензиновой техники, связанными с работой двигателя либо трансмиссии. Наиболее частые проблемы, возникающие в работе мотора:

1. Снижение мощности ДВС. Как правило, это происходит из-за засорения топливной системы, отложения копоти на стенках камеры сгорания, деградации двигателя и свечей зажигания. В первом случае проводят чистку фильтров, регулируют карбюратор. Чрезмерный износ поршневой группы устраняют заменой деталей либо установкой нового двигателя. Нагар на свечах и стенках камеры сгорания удаляют механической или химической очисткой.
2. Трудности с запуском мотора. Это может быть следствием неисправности систем питания или зажигания. Проверяют поступление топлива в карбюратор, наличие и качество искры в свече зажигания. Выявленные дефекты устраняют самостоятельно либо с привлечением сотрудников сервисных центров.

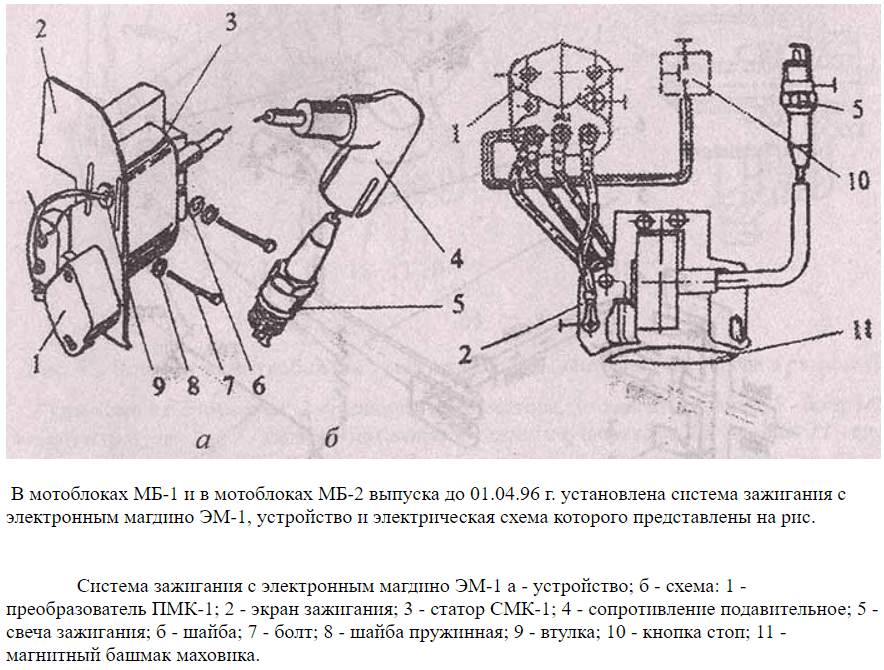

3. Нестабильная работа двигателя. Как правило, «плавающие» обороты или провалы мощности происходят из-за слабого контакта в высоковольтной цепи зажигания. В этом случае следует проверить все места коммутации и усилить проблемные места.

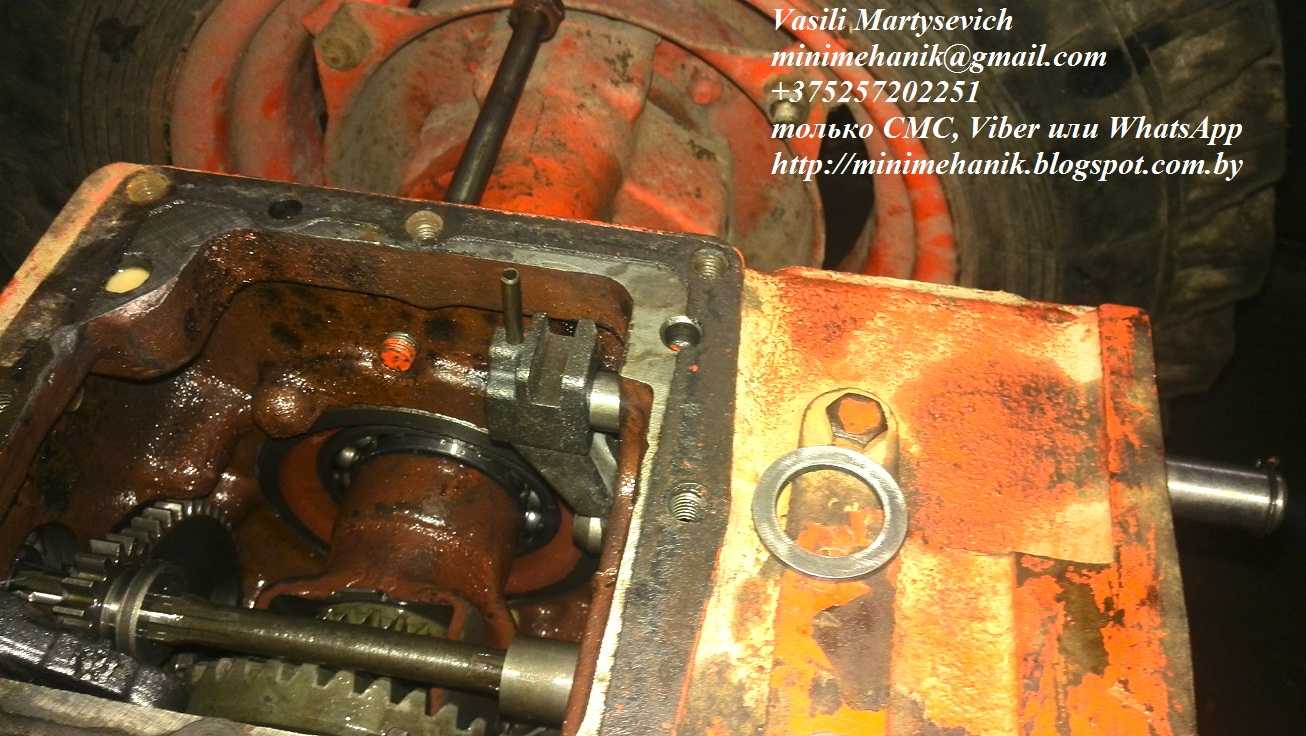

К прочим основным неисправностям относят нарушение в работе трансмиссии. К этому приводит износ дисков сцепления и ослабление пружин. Чтобы восстановить работоспособность, выполняют их полную замену. Кроме того, к этому могут привести обрыв тросика, деформированные фрикционные диски, грязное масло. Увеличение шумовых характеристик редуктора указывает на низкий уровень масла или слабое закрепление деталей. Стук и скрежет возникает из-за изношенности шестерен, при этом рекомендуется немедленная замена повреждённой детали (совместно с соседней) во избежание полного выхода из строя всего блока.

К сведению! Перед ремонтом нужно внимательно изучить схему и принцип работы узла, вышедшего из строя. Поспешные действия могут привести к окончательной поломке агрегата.

Регулировка карбюратора к 16 уровень топлива. Схема и принцип работы карбюратора К-16А

Карбюратор К-16А или К-16 (см. рис. 10.7) устанавливается на пусковых двигателях П-10У, предназначенных для пуска тракторных дизелей. Он состоит из поплавковой камеры 1, жиклеров 11 и 18, диффузора 22, дроссельной и воздушной заслонок 15 и 18. Топливо поступает самотеком из бака по трубопроводу через штуцера, сетчатый фильтр 4 и запорный игольчатый клапан 6 в поплавковую камеру 1. Постоянный уровень топлива поддерживается поплавком 2 с запорным игольчатым клапаном 6 с седлом 5 и балансировочным каналом 7. Поплавковая камера сообщается каналом 21 с колодцем 19 главного жиклера, закрытого крышкой 20. Над главным жиклером расположен распылитель 17, верхний конец которого выходит в диффузор 22. Жиклер 18 и распылитель образуют главную дозирующую систему. Топливо из главного жиклера может поступать по каналу 16 к жиклеру холостого хода 11 и далее в каналы 9 и 12, первый из которых выходит во впускной патрубок карбюратора, а второй связывается отверстием 13 со смесительной камерой. Проходное сечение жиклера 11 можно изменять винтом 10. При работе двигателя под воздействием перепада давления между поплавковой камерой и диффузором топливо вытекает из распылителя, распыляется и перемешивается с воздухом. Количество поступающего топлива через главную дозирующую систему возрастает с увеличением частоты вращения коленчатого вала, и при открытой дроссельной заслонке 15 смесь может пере-обогащаться. Поэтому для поддержания необходимого состава смеси при максимальной мощности используется система холостого хода. При большом разрежении в диффузоре воздух подсасывается в канал 16 из впускного патрубка и поступает в пространство между главным жиклером и распылителем, тем самым уменьшается истечение топлива через главный жиклер и обеспечивается необходимый состав горючей смеси.

В режиме холостого хода дроссельная заслонка прикрыта, главная дозирующая система не работает, а необходимое количество обогащенной горючей смеси поступает в смесительную камеру через систему холостого хода. При этом под воздействием сильного разрежения в смесительной камере топливо поднимается по каналу 16 через жиклер 11, смешиваясь с воздухом, поступающим по каналу 9, затем богатая эмульсия поступает в смесительную камеру. Количество смеси можно регулировать винтом 10. При пуске холодного двигателя горючая смесь обогащается прикрытием воздушной заслонки 8.

Схема устройства и принцип работы

Основой данного агрегата является двухколесное шасси с одной осью, к которой прикрепляется мотор с силовой передачей и реверсивная управляющая штанга.

Мотор располагается между шасси и муфтой сцепления.

Колеса закрепляются на фланцах конечных передач и снабжены шинами.

Для присоединения дополнительных механизмов имеется специальное крепление.

Бак для топлива расположен на кожухе муфты сцепления, а к остову его закрепление осуществляется хомутами.

Управляющая штанга, на которой располагаются управляющие агрегатом элементы, прикрепляется к верхней крышке корпуса трансмиссии.

Рычаг включения-отключения сцепления располагается на левом плече рулевой штанги. Реверсивный рычаг расположен на левой стороне пульта рулевой штанги и имеет две возможных позиции (передняя и задняя) для получения соответствующих ходовых передач.

Для переключения передач предназначен рычаг, расположенный на правой стороне пульта.

Рычаг управления ВОМ располагается на кожухе трансмиссии и имеет две позиции.

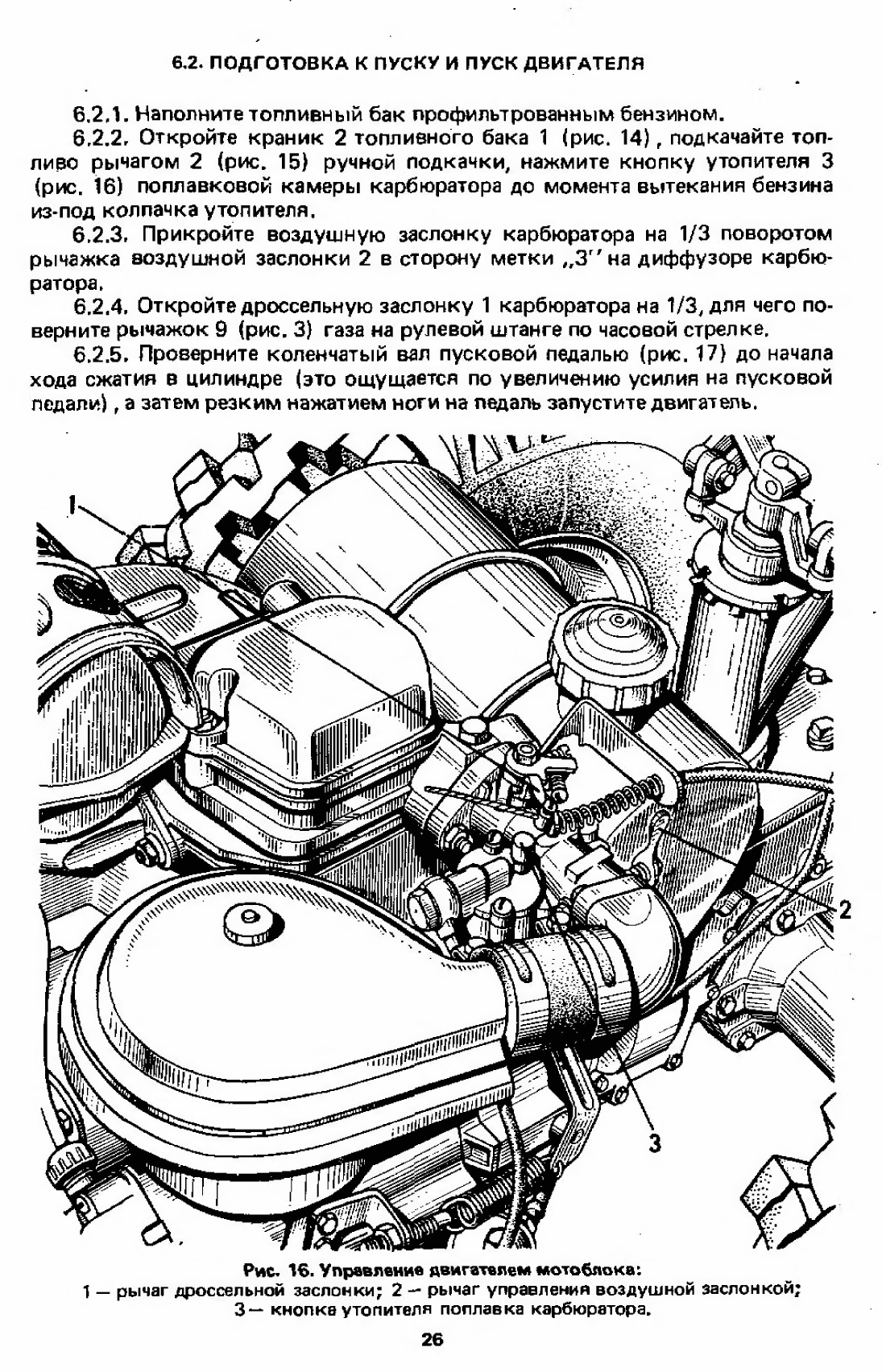

Для пуска двигателя используется педаль с правой стороны мотора. А также эту задачу можно осуществить с помощью стартера (шнурового типа).

Рычаг управления газом прикреплен к правому плечу рулевой штанги.

Блокировку дифференциала можно осуществить с помощью рукоятки на пульте.

Принцип действия состоит в передаче крутящего момента от мотора через муфту сцепления и коробку передач на колеса.

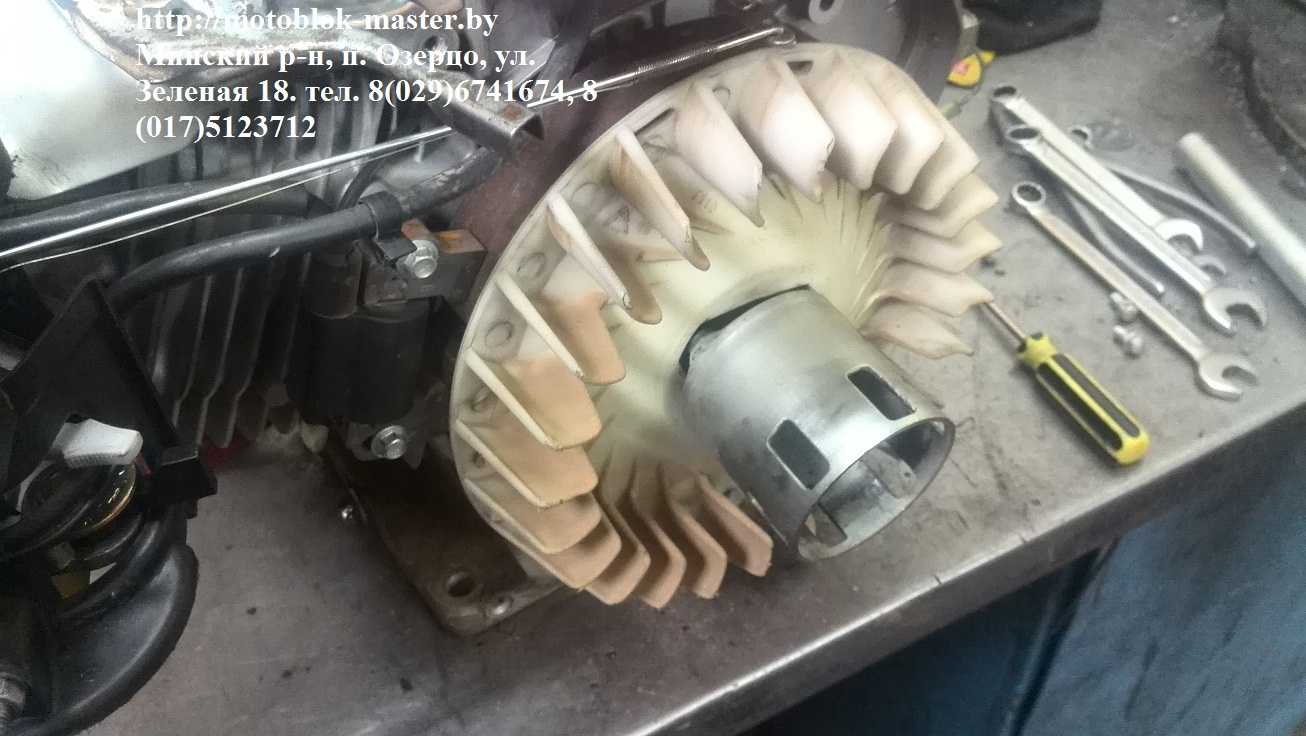

Двигатель

У МТЗ Беларус 05, по сравнению с последними новинками
данного бренда, имеется двигатель модели «УД-15». Он является карбюраторным,
четырёхтактным, одноцилиндровым двигателем, имеющим воздушное охлаждение, а
также простое устройство. Работает такой двигатель исключительно на бензине. Положительной
особенностью такого агрегата является то, что детали для проведения ремонта
достать очень легко. Если возникнут те или иные неполадки, то замену
проблемного элемента сделать не составит труда.

Этот двигатель проектировался на базе «МЕМЗ-966», который
был установлен в автомобиле «Запорожец», а основным его недостатком был тяжёлый
запуск.

Силовая установка крепится к муфте сцепления. Запускается
двигатель при помощи кик-стартера, который находится в правой части картера. В
нижней части мотора находится опора для стоянки, имеющая пружину. В правой
части двигателя находится труба для отведения отработанных газов.

Технические параметры силовой установки

Данная силовая установка («УД-15») характеризуется рабочим
объёмом в 0,245 литра, номинальной мощностью в 4,9л.с. (3,7 кВт). Частота вращения находится
на уровне 3 тыс. оборотов в минуту. У некоторых разновидностей мотоблока
имеется двухцилиндровый двигатель «УД-25», имеющий верхнеклапанный газораспределительный
механизм.

Модельный ряд

Рассмотрим только самые популярные модели мотокультиваторов МТЗ, которые встречаются в продаже, некоторые модели уже сняты с производства, но их можно найти на вторичном рынке.

Беларус МТЗ-05

МТЗ-05 — это та самая модель, которая впервые сошла с конвейера в 1978 году и поразила сердца многих дачников, техника получилась поистине качественной.

Конструкторам минского завода Беларус удалось создать настолько успешную компоновку модели, что спустя 40 лет, сегодня производят МТЗ-09Н на платформе мотоблока МТЗ-05.

МТЗ-05 пользуется хорошим спросом и сегодня, т.к. он мощный, функциональный и не дорогой

За время производства до 1992 года было сделано несколько модификаций двигателей, которые отличались только мощностью: 5, 6, 8, 12 л.с. Остальные изменения были незаметны.

Стандартная трансмиссия, характерная для всех культиваторов МТЗ: 4 скорости вперед, 2 назад.

На вторичном рынке МТЗ-05 можно купить за 20 000 – 45 000 рублей в хорошем состоянии на ходу, с навесным оборудованием и кучей запчастей в придачу. Стоит иметь ввиду, что это будет техника 80-90хх годов.

Беларус МТЗ-06

Тяжелый мотоблок Беларус МТЗ-06 – 135 кг, появился вскоре после пятой модели и имел схожие характеристики. Считается переходной моделью между 5 и 9 версиями.

МТЗ-06

Предназначался для выполнения работ средней сложности:

• обработка почвы: культивация, вспашка,
• покос травы,
• посадка, копка картофеля и других плодовых культур,
• перевозка грузов,
• уборка снега.

Все та же трансмиссия с 4 передачами вперед и 2 назад.

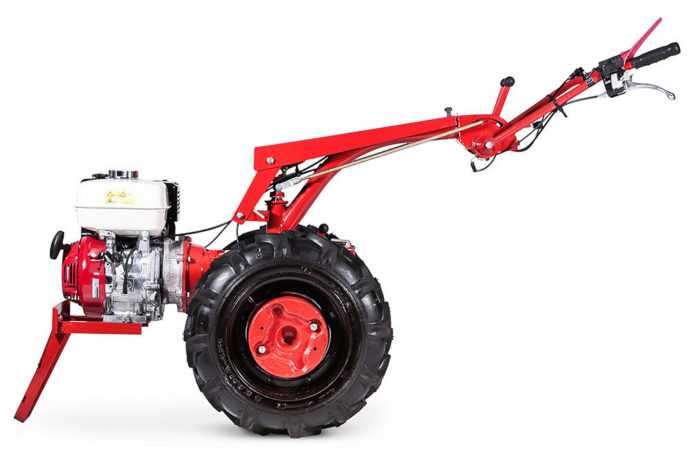

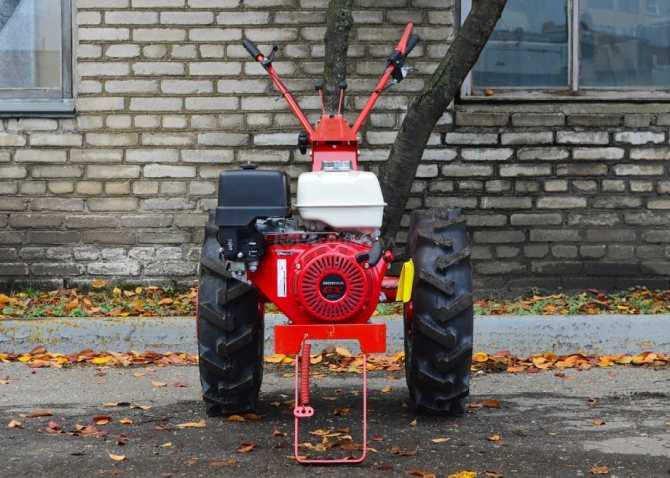

Беларус МТЗ-09

Тяжелый мотоблок МТЗ-09 – 176 кг, предназначен для выполнения ряда сельскохозяйственных и коммунальных работ среднего объема (до 20 соток): культивация, вспашка, окучивание, сбор урожая, уборка снега. Также может применяться для выполнения стационарных работ с подключением оборудования к валу отбора мощности.

Только что купленный МТЗ-09 ждет фронта работы

Комплектуется двигателем GX270 японской фирмы Honda мощностью 8,6 л.с. Отличается экономичным расходом топлива, всего 0,3 л в час. Муфта сцепления многодисковая, работающая в масле, с ручным управлением.

Технические характеристики:

• Модель двигателя: GX270 (HONDA)
• Мощность двигателя, кВт (л.с.): 6,3 (8,6)
• Номинальная частота вращения, об/мин: 3600
• Число цилиндров, шт: 1
• Удельный расход топлива при номинальной мощности, г/кВт•ч: 313
• Ёмкость топливного бака, л: 6
• Число передач: вперёд/назад: 4/2
• Скорость движения (вперёд/назад): 2,6-11,4/3-5,35
• Длина общая, мм: 1780
• Ширина, мм: 846
• Высота, мм: 1070
• Колея, мм: 450, 600,700
• Агротехнический просвет, мм: 270
• Наименьший радиус поворота, м: 1
• Наибольшая масса буксируемого прицепа (по покрытым и грунтовым дорогам), кг: 650
• Масса, кг: 176 (с навесным оборудованием)
• Цена, руб: 154 000

Актуальная цена на модель 09Н

Видео

Рекомендуем посмотреть интересное видео, автор которого развернуто делится опытом эксплуатации мотоблока МТЗ Беларус 09. Он выполняет им большой спектр работ и ему есть, что рассказать, является самым популярным видео в интернете на сегодняшний день.

Беларус МТЗ-12

Самый тяжелый – 148 кг без навески и мощный – 12 л.с, среди всех своих собратьев. Предназначен для обработки твердой почвы и транспортировки больших грузов. По отзывам владельцев, мотоблок МТЗ-12 хорошо справляется с этими задачами.

МТЗ Беларус 12

Трансмиссия имеет 4 передачи вперед и 2 назад. Двигатель СК-12 на 8,8 кВт классический 2-х цилиндровый карбюраторный. Стартер ручной, представляет из себя пусковое устройство, состоящее из шкива и шнура, расположенного на коленчатом валу.

Об истории мотоблока «МТЗ-05»

В 1978 году на минском тракторном заводе были запущены в серию пять новинок из разряда малой сельхозтехники: четырёхколёсный 12-сильный мини-трактор «МТЗ-082» и двухколёсные мотоблоки мощностью в 5, 6, 8 и 12 л.с. Самым массовым из них стал «МТЗ-05». Данная модель мотоблока «прописалась» на сборочном конвейере вплоть до 1992 года, когда ей на смену пришла обладающая более мощным и при этом более экономичным двигателем модель «МТЗ-09Н».

Наряду с Минском, мотоблоки данной марки в конце 80-х —начале 90-х годов выпускались также и на Сморгонском агрегатном заводе (г.Сморгонь Гродненской области). За годы производства было сделано десятки тысяч мотоблоков «МТЗ-05», которые нашли своих покупателей не только в Советском Союзе, но и многих других странах (в основном, бывшего социалистического лагеря).

Функциональные возможности и особенности

При агрегатировании с соответствующими навесными устройствами мощность и тяговые характеристики машины позволяют выполнять ряд сельскохозяйственных и общехозяйственных работ такие как:

• вспашка однокорпусным плугом
• сплошное культивирование, в том и числе и активной фрезой
• посадка клубней
• прополка междурядий и окучивание всходов пропашных культур
• скашивание травы
• выкапывание клубней и корнеплодов
• уборка снега или мелкого мусора
• транспортные работы при использовании грузового адаптера
• привод стационарных компрессоров, генераторов, водяных помп, молотилок, измельчителей и другого оборудования

Пахота мотоблоком МТЗ 05

Мотоблок с сегментной косой

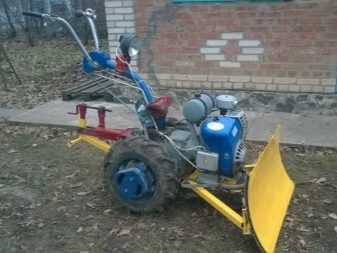

Мотоблок МТЗ 05 с снегоуборщиком

Мотоблок с роторной фрезой

Дополнительное расширение функциональности МТЗ-05 достигается при использовании адаптера, позволяющего преобразовать мотоблок в четырёхколёсную базу с передними ведущими или задними приводными колёсами.

Мотоблок Беларус МТЗ 05 с адаптером

Так адаптер в виде одноосной тележки с сидением позволяет преобразовать мотоблок в полноценный минитрактор. Передняя часть адаптера шарнирно соединяется с прицепным устройством мотоблока, образуя, таким образом, ломающуюся раму образованного из двух частей минитрактора. Задняя часть адаптера оборудуется прицепным или навесным устройством для соединения с прицепами или навесными орудиями. Также для выполнения транспортных работ адаптер может быть выполнен в виде одноосного прицепа с местом для водителя.

Мотоблок МТЗ-05 с прицепом-адаптером

Устройство

Беларус 05 отличается оригинальностью конструкции. Он полностью лишен рамы, что позволило существенно снизить массу устройства. Сама техника представлена как одноосное, двухколесное шасси, где все агрегаты скомпонованы в одно целое. Из основных узлов следует выделить двигатель, трансмиссию и ходовую часть.

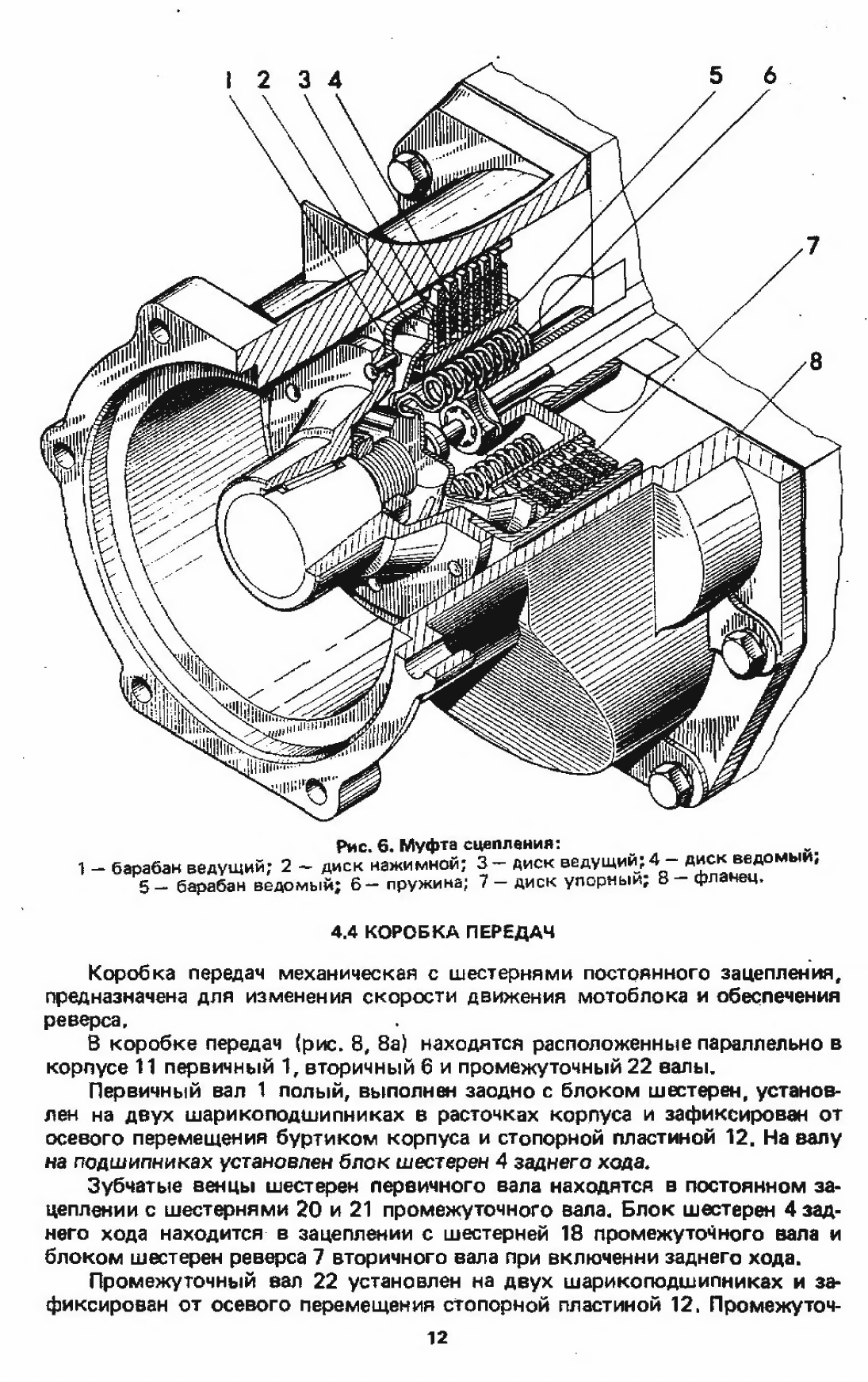

Двигатель мотоблока МТЗ-05 прикреплен непосредственно к мокрой, многодисковой муфте сцепления. Далее следует узел главной передачи, представленной коническими шестеренками, имеющими спиральные зубья. За главной передачей расположен дифференциал с самоблокировкой. От него крутящий момент передается на колеса при помощи одноступенчатых редукторов.

Поверх корпуса трансмиссии располагается бак для топлива, рассчитанный на 5 л и рулевая колонка, на которой находятся органы управления. Для крепления колес используются фланцы конечных передач. Два колеса с шинами низкого давления, имеющими высокий протектор в виде елочки, обеспечивают надежное сцепление с грунтом.

Выхлопная труба находится в правой части двигателя, а на нижней части установлен стояночный тормоз. МТЗ Беларус 05 имеет механическую коробку передач, расположенную за муфтой сцепления. Четыре основных скорости обеспечивают передвижение техники со скоростью от 2-х до 10-ти км/ч. Для движения мотоблока назад используется режим реверса.
