Что такое бурт под фланец в сантехнике. бурт под фланец полипропиленовый

Что такое бурт под фланец в сантехнике. Бурт под фланец полипропиленовый

С этим товаром покупают Применение

Очень часто на практике бывает необходимо произвести замену устаревших или прогнивших металлических коммуникаций на коррозионностойкие и долговечные из полипропилена. Для этой цели часто бывают нужны фитинги, обеспечивающие соединение пластиковых и металлических комплектующих.

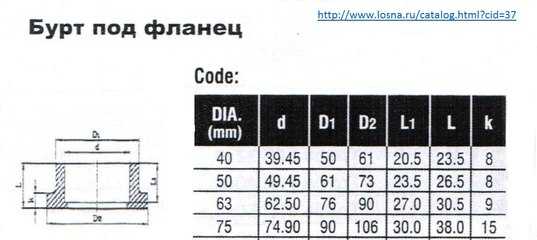

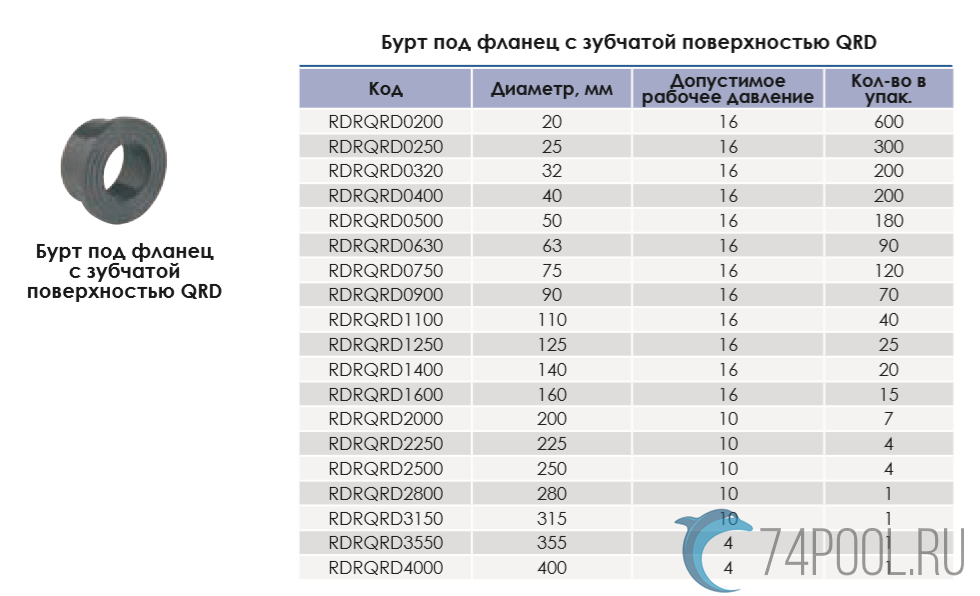

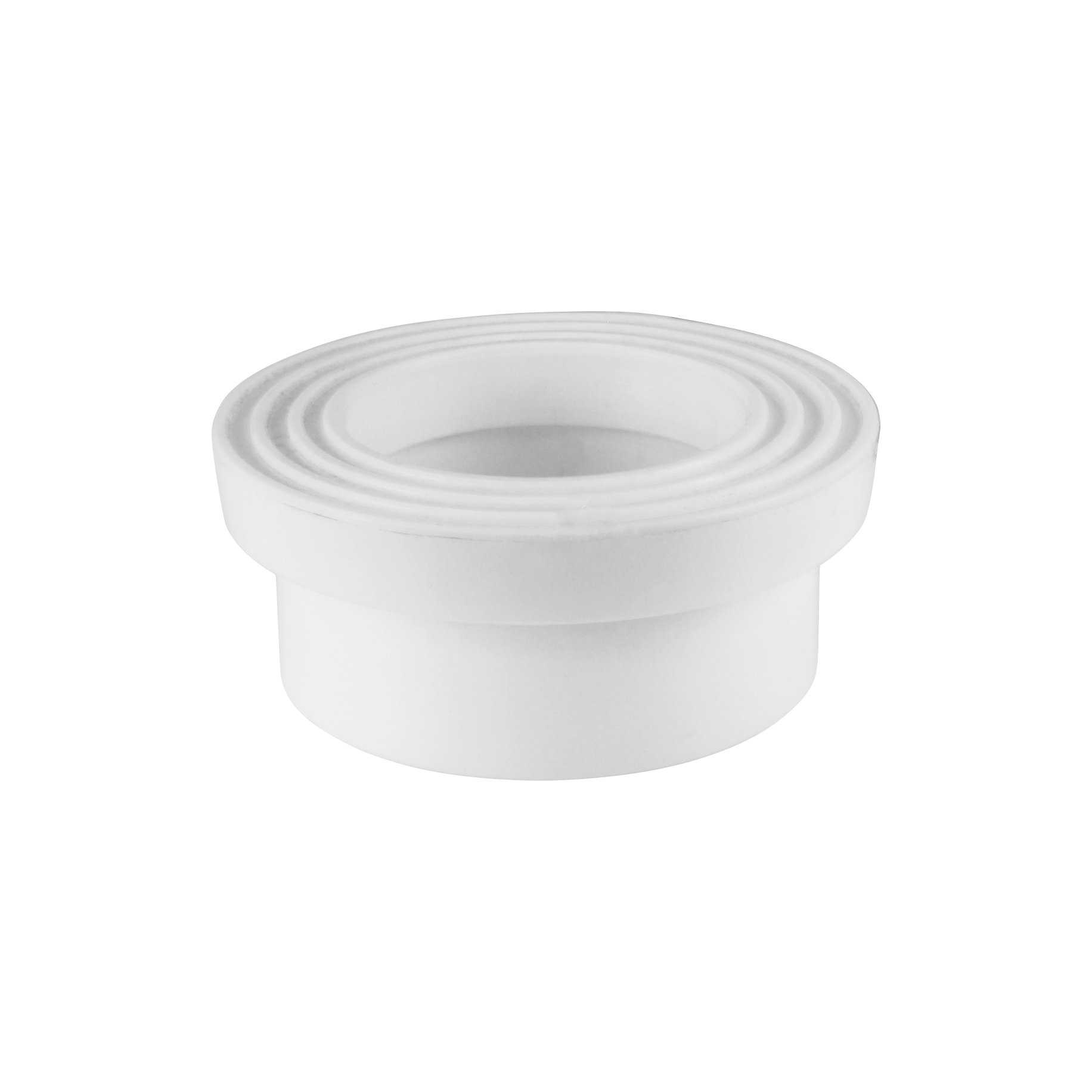

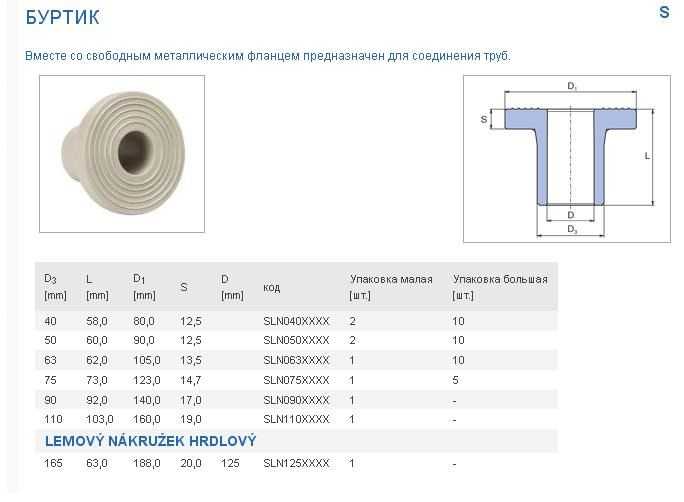

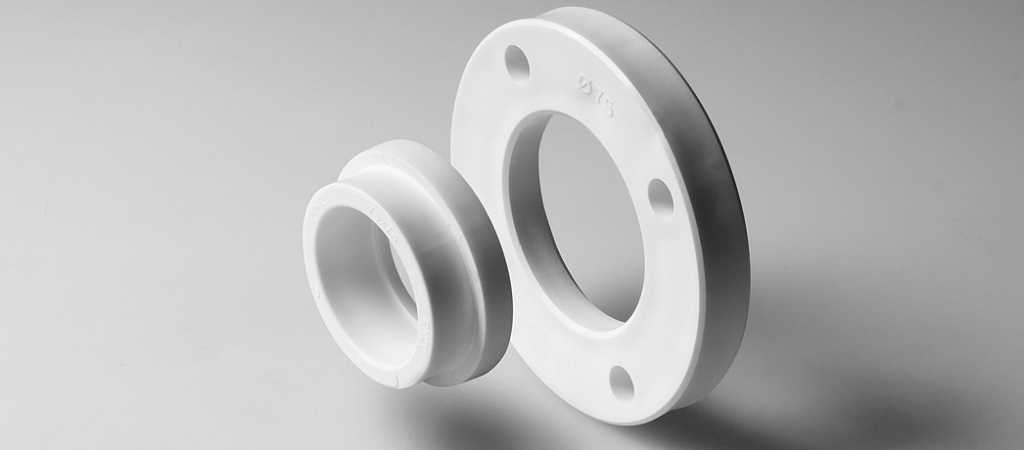

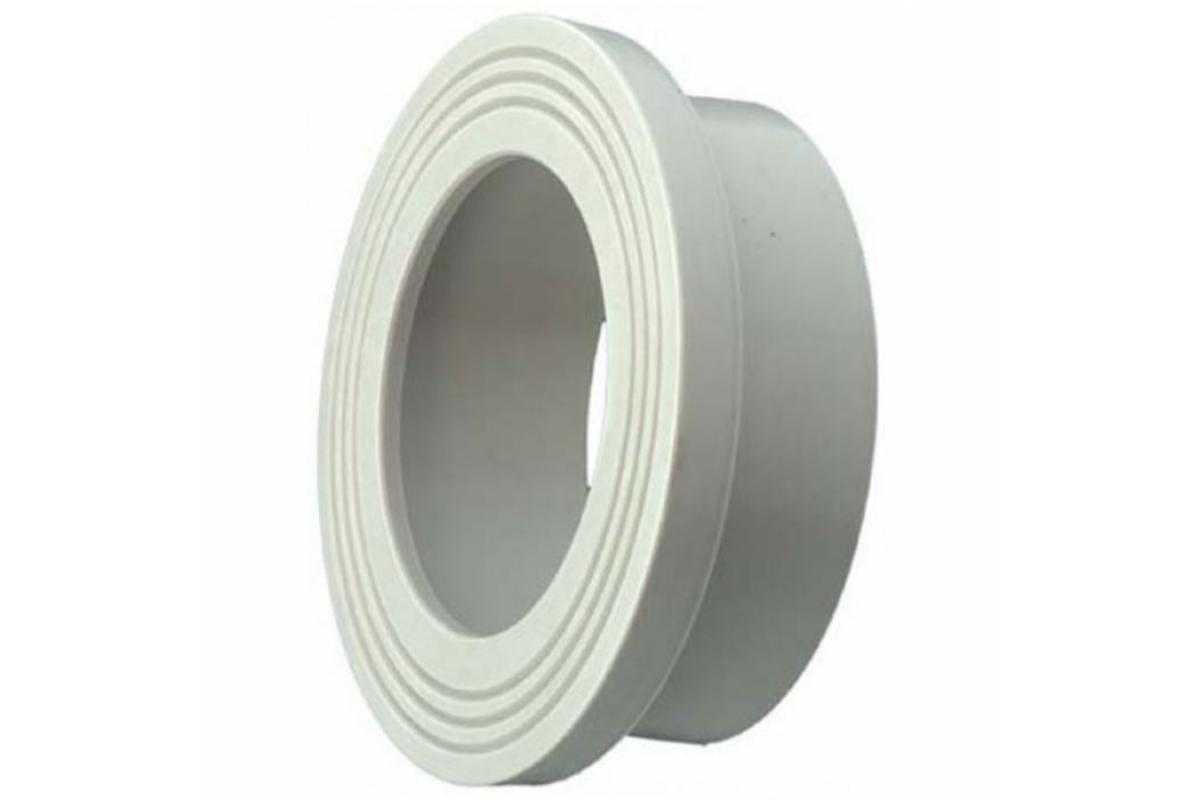

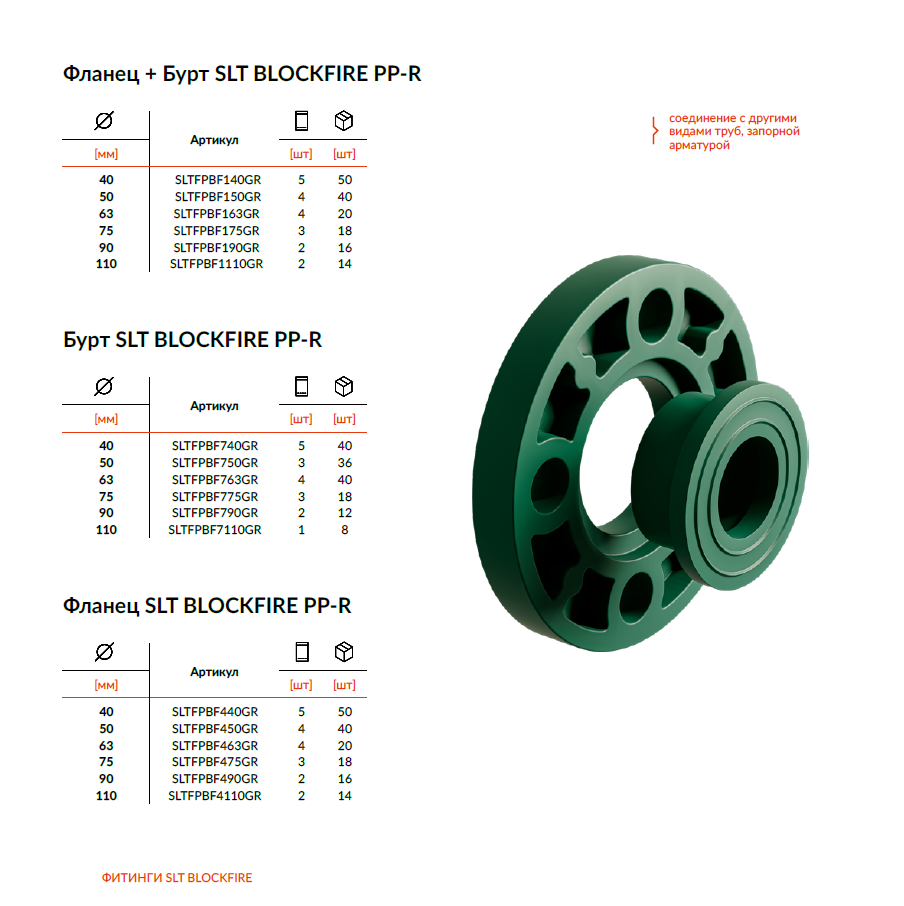

Бурт под фланец из полипропилена используется для последующего перехода с металла, в трубопровод из полипропилена и получил популярность при монтаже фланцевых шаровых кранов, запорной арматуры.

Область применения и характеристики

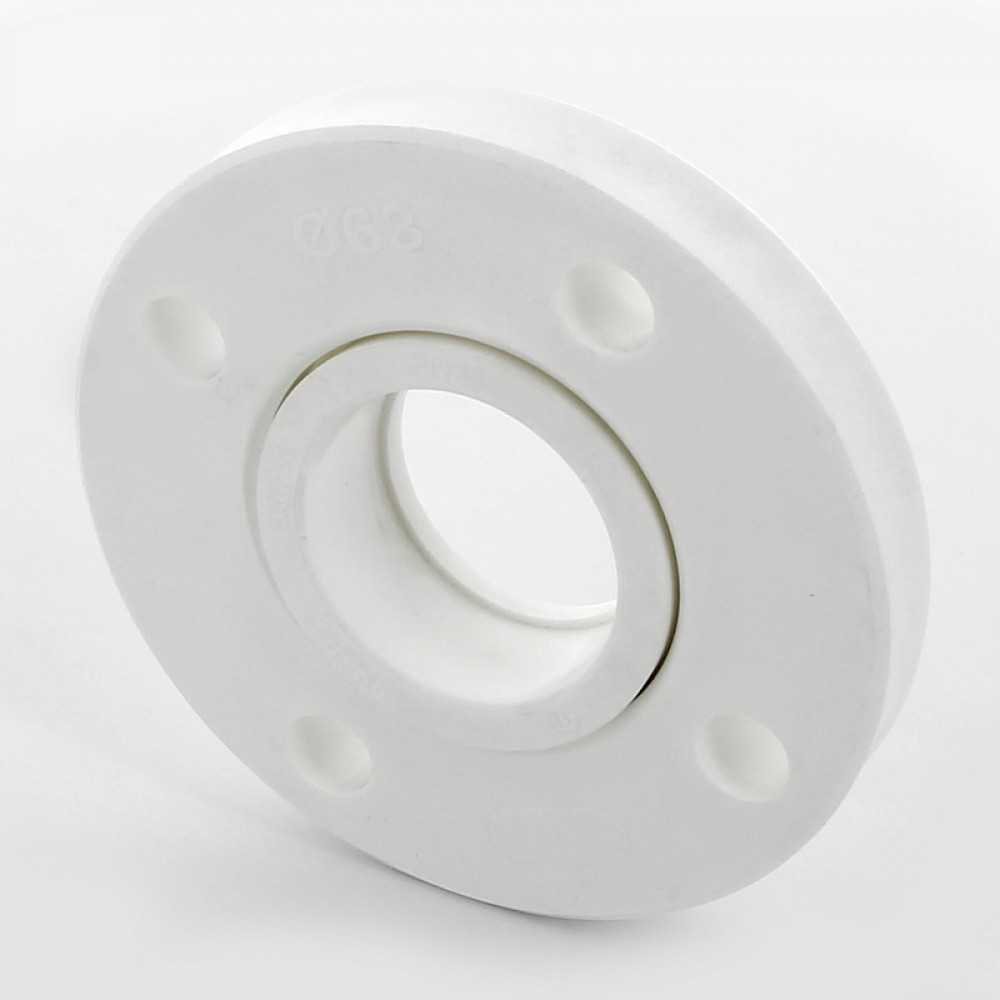

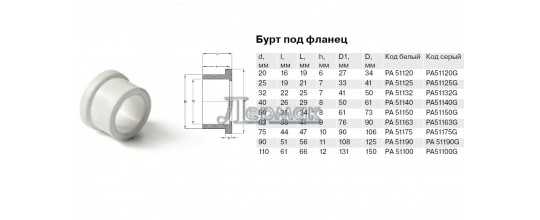

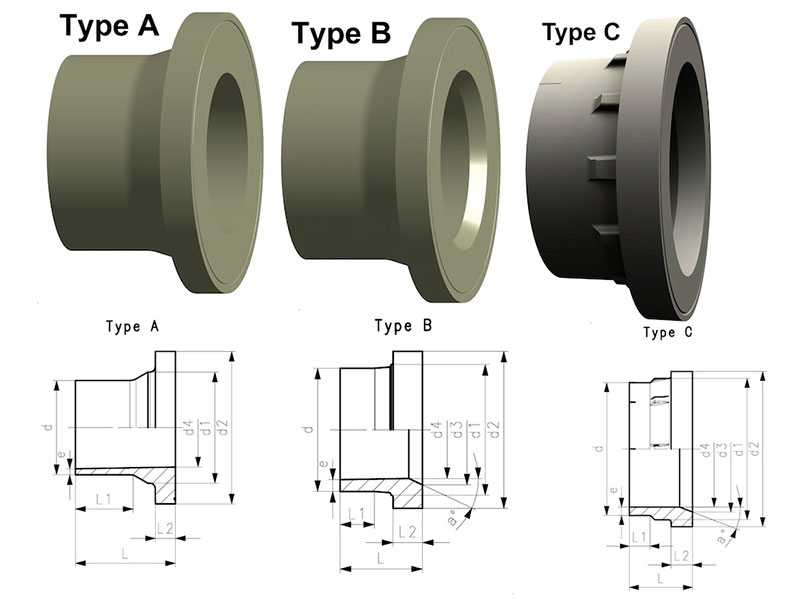

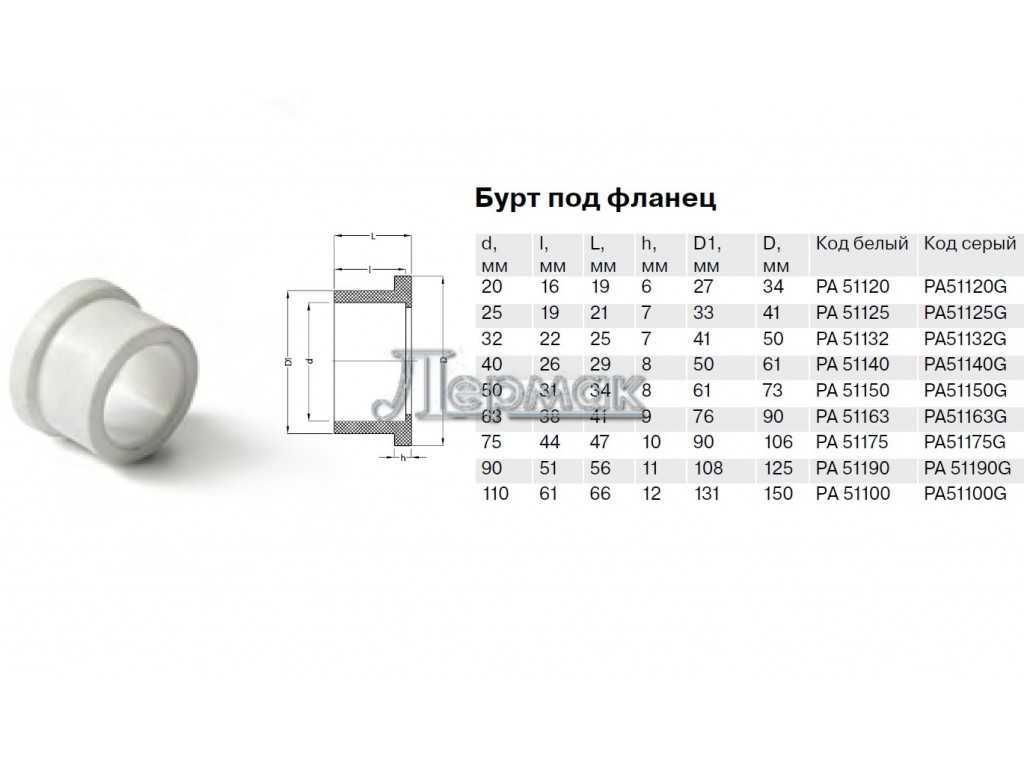

Полипропиленовый бурт под фланец используется при раструбной диффузной сварке, благодаря которой происходит его наплавление на конец трубы из полипропилена. На ней размещается фланец с отверстиями под болты и шпильки, а затем объединяется с металлической конструкцией максимально герметично.

На нашем онлайн-ресурсе вы сможете не только купить наиболее популярные диаметры изделий от 40 до 160 мм, но и сэкономить, приобретая соответствующий комплект.

Преимущества использования изделий:

имеет длительный срок использования без ремонта;
легко справляется с перепадами температуры от -40 °С до +95 °С (кратковременно)
рабочая температура равна в диапазоне +60 °С — +65 °С;
выдерживает давление до 2,5 МПа;
изготавливается из экологически чистого материала компании из Финляндии Borealis высокомолекулярного статического сополимера полипропилена марки RA-130E (PPR-100);
обладает всеми необходимыми сертификатами качества;

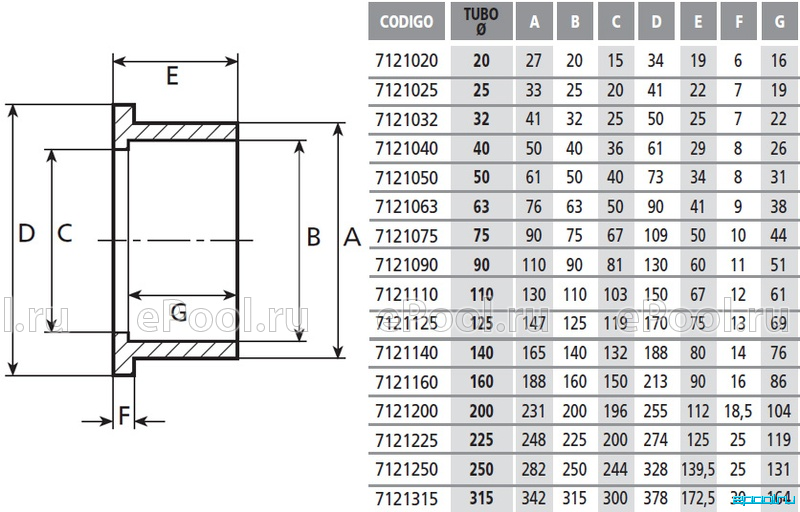

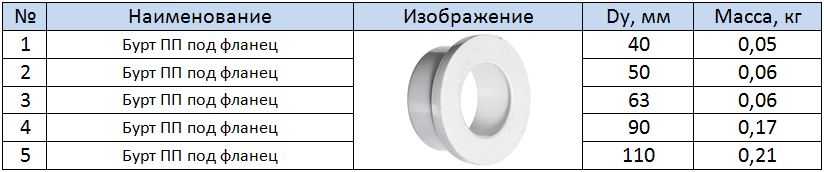

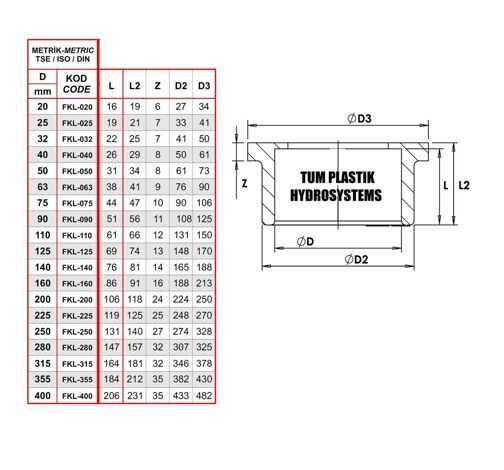

диаметры буртов совпадают с диаметрами полипропиленовых труб поэтому для монтажа необходимы соединительные муфты, соответствующих диаметров.

Изделие широко применяется при проведении горячего и холодного водоснабжения, прокладке технологических коммуникаций или монтаже отопления.Надежный и долговечный, он отлично справляется с воздействием влаги, кислоты и щелочи, не разрушается в результате перепадов температуры, коррозионностоек и легко выдерживает сильное механическое воздействие без деформации.

Преимущества

Обращаясь к нам для сотрудничества, мы гарантируем доступную стоимость продукции, безупречное консультирование высокопрофессиональными специалистами, постоянное увеличение ассортимента реализуемых комплектующих.

Ждем ваших обращений, можем уточнить все интересующие вопросы, а также решить вопросы со своевременной доставкой товара!

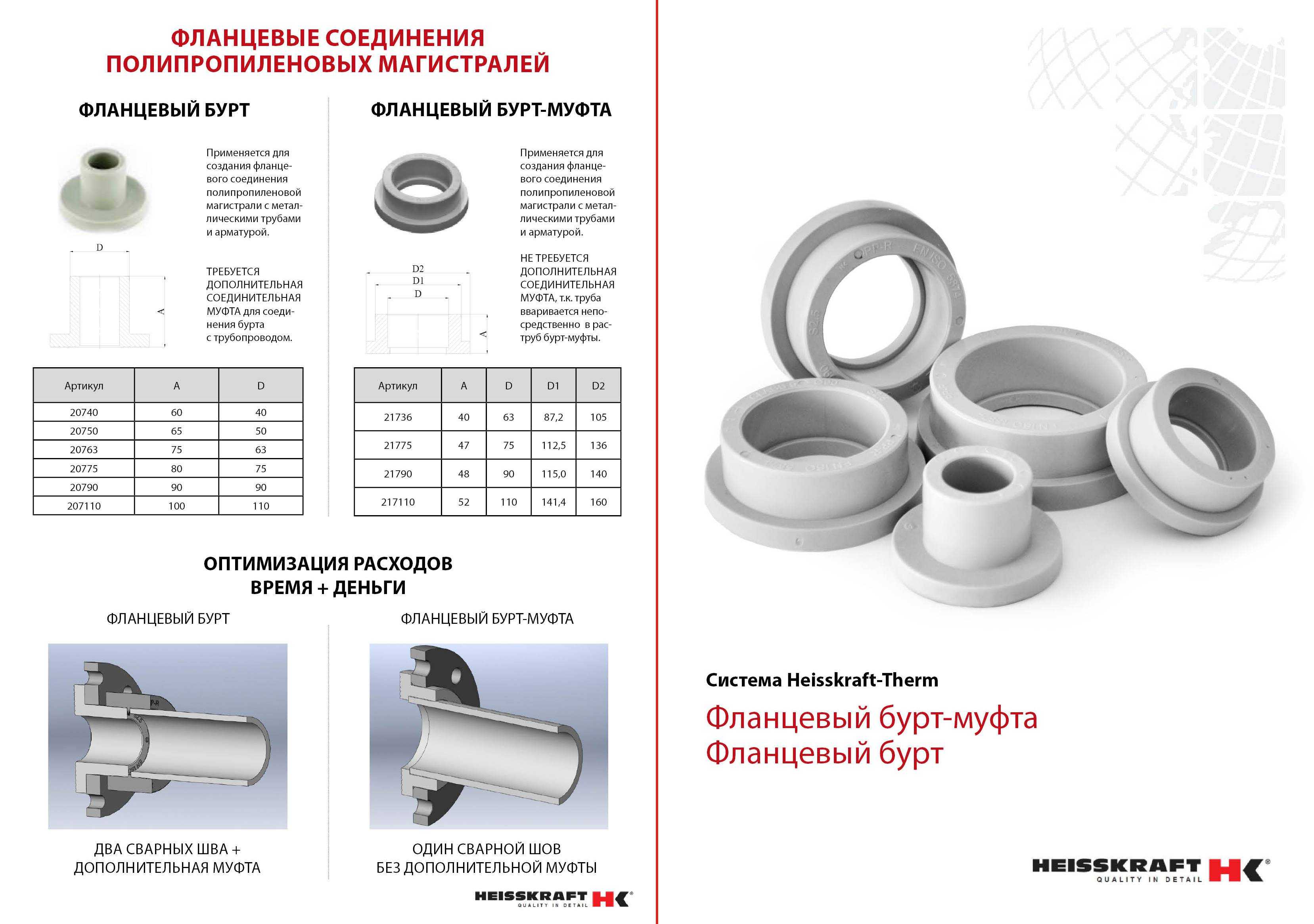

Бурт под фланец, что это такое. ABS фланец и бурт

Применение

Сейчас все более актуальной становится замена или объединение устаревших металлических коммуникаций на идентичные из полипропилена, которые характеризуется длительным сроком эксплуатации, высокой износоустойчивостью и простотой монтажа. Поэтому, часто требуется совместить металлические (запорная арматура, задвижки, фланцевые шаровые краны) и пластиковые сегменты при помощи фланцевого соединения и диффузной раструбной сварки, обеспечивая выгодное и надежное использование.

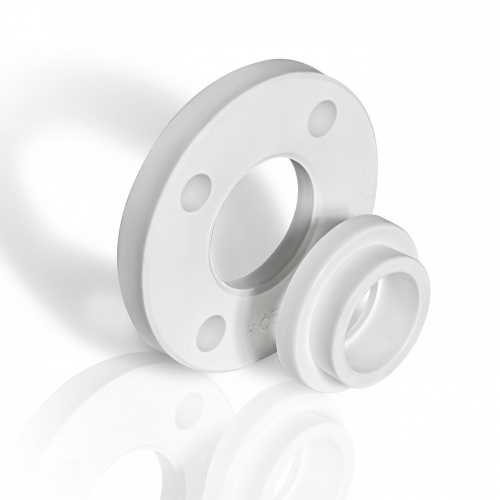

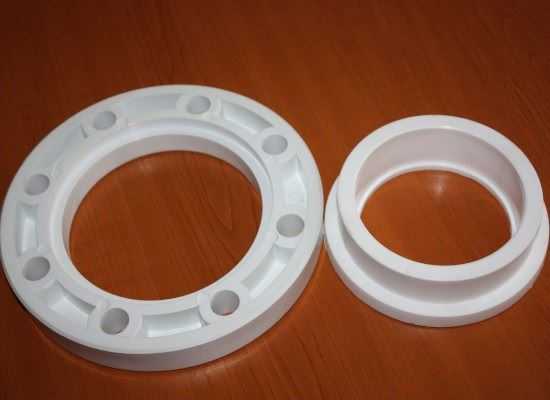

Наша компания предлагает приобрести пластиковый фланец из ABS в комплекте с полипропиленовым буртом, экономию времени подбора комплектующих и минимизацию денежных расходов.

Область использования, характеристики

Область применения буртов и фланцев — коммуникации, создаваемые для горячего и холодного водоснабжения, отоплениемногоэтажных домов и частных загородных коттеджей, технологические трубопроводы.

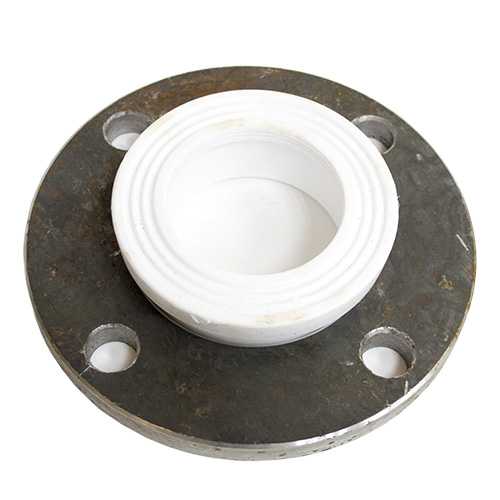

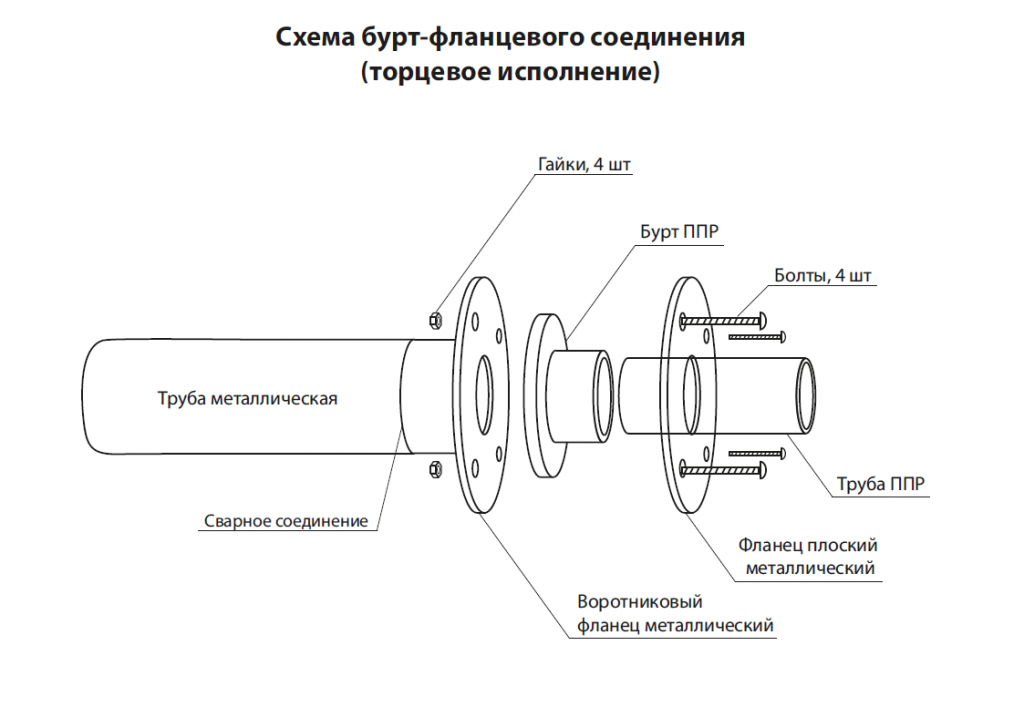

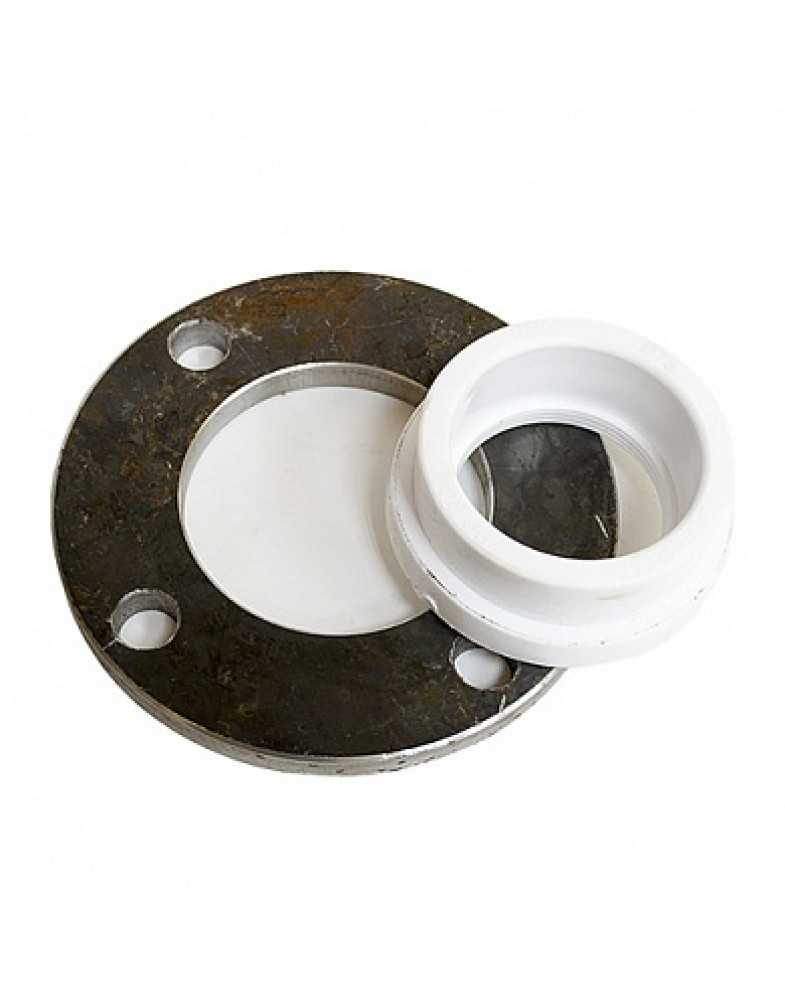

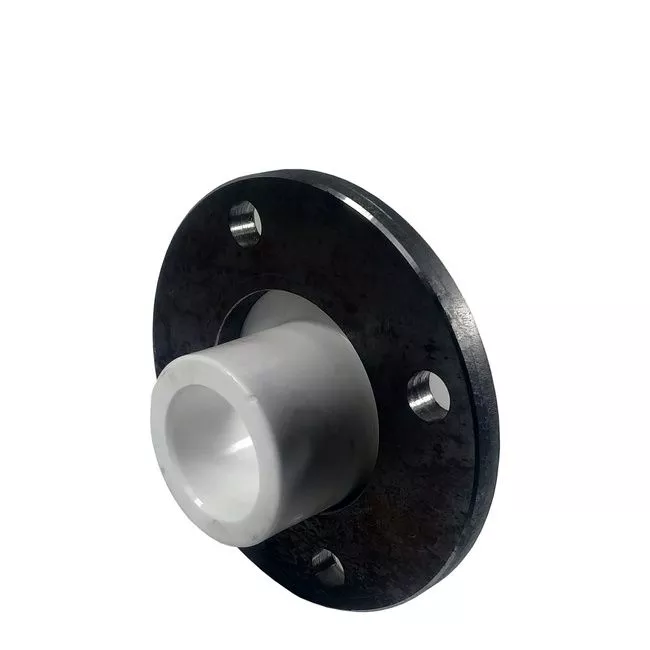

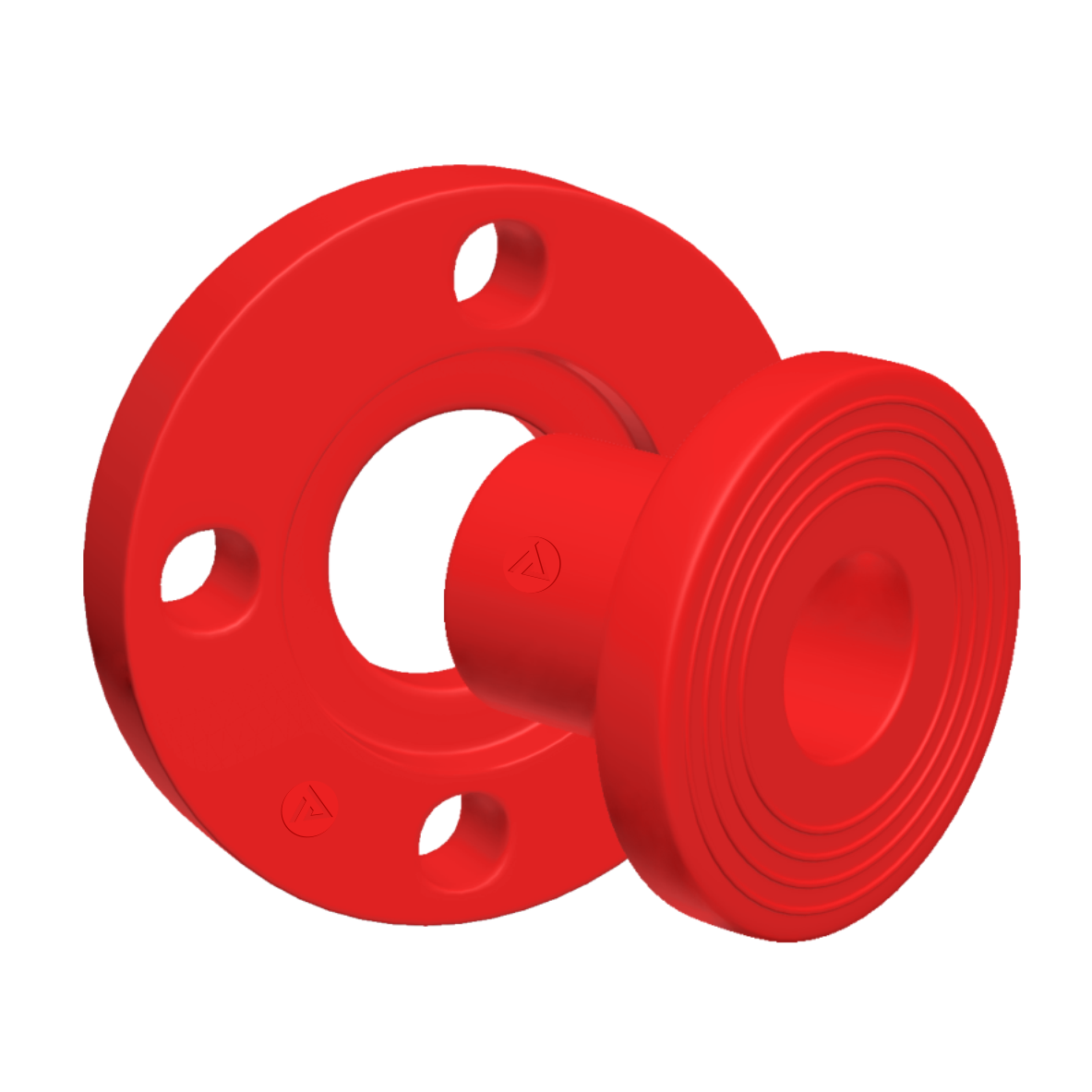

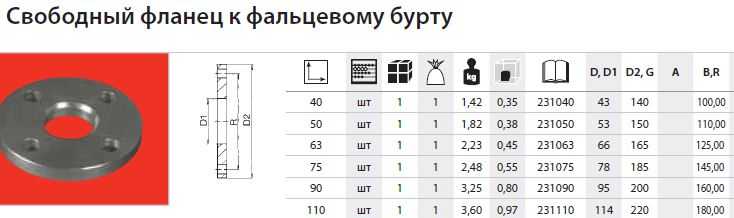

ABS бурт под фланец напаивается на конец полипропиленовой трубы и служит для создания фланцевого соединения, при помощи которого соединяются два вида конструкций, образуя целостную коммуникационную сеть, а герметичность сочленения обеспечивают болты или шпильки.

Полипропиленовый фланец по своим свойствам примерно такой, как и созданный на основе композитного материала ABS, но при этом он имеет значительно меньшую стоимость, долговечен, не создает сложностей в процессе эксплуатации.

Среди важных достоинств можно отметить:

широкий температурный диапазон использования от -30 °С до +95 °С (кратковременно) и рабочая температура +65 °C — +70 °C;
рабочее давление 2,5 Мпа (25 бар);
стойкость в агрессивной химической среде;

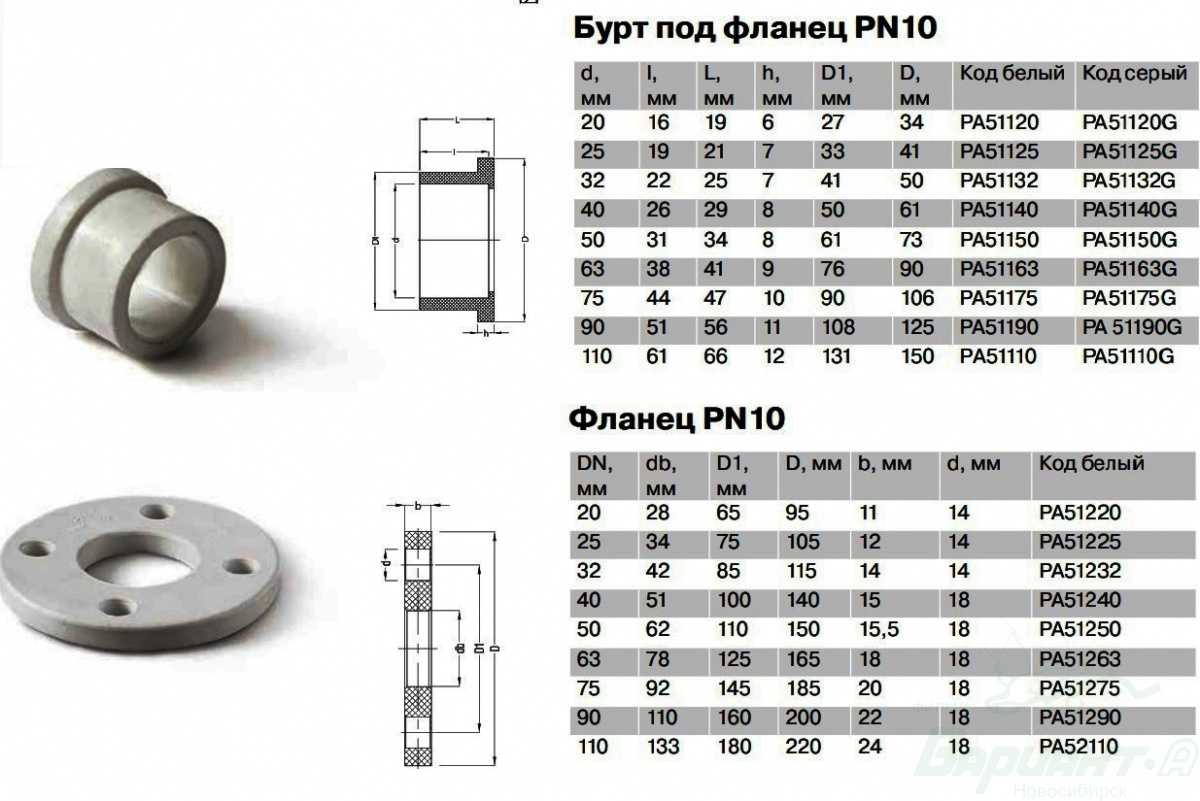

наличие на складе всех популярных диаметров от 40 до 110;
длительный срок эксплуатации, до 50 лет, при соблюдении все правил эксплуатации;
фланец имеет 4 крепежных отверстия d=18 мм. Остальные параметры имеют свои индивидуальные размеры в зависимости от диаметра фланца.

Преимущества

Наша компания предлагает купить фланцы из ABS в комплекте с буртами, проконсультироваться с нашими специалистами по вопросам оплаты и доставки, а также получить скидки и спецпредложения для новых и постоянных покупателей.

По запросу уточняем все интересующие нюансы покупки и постоянно совершенствуем качество оказываемого сервиса. Предлагаемая продукция полностью соответствует установленным ГОСТ 32415-2013 ГОСТ Р 53630-2015, производится под строгим контролем по ТУ 2248-001-03637755-2017.

Что такое фланец и принцип его действия

При этом соединение является разборным. А это означает, что после снятия можно проводить все нужные ремонтные работы и повторно применять участок магистрали. Фланцевые соединения для стальных труб подбирают, исходя из предназначения сети, при этом берут в работу различные типы фланцев, которые произведены из разных материалов.

При большом разнообразии стальных вариантов, выделяют такие основные виды конструкций:

Проходные варианты. Они успешно применяются для увеличения протяженности трубопровода.
Фланцы-заглушки. Это тупиковый вариант данных деталей.

Получается, что фланцы – это детали для соединения, которые ставятся в сети большого срока использования, и в магистралях с большим давлением внутри, но более приоритетными называют монолитные соединения посредством сварки.

Передвижение среды по трубопроводу перед началом монтажных работ приостанавливают, а включают только после полного прекращения действий

Особое внимание при этом уделяют давлению, его нагрузку на эту деталь рекомендуют наращивать постепенно

Классы давления фланцев

Детали, изготавливаемые согласно стандартам Asme (Asni) всегда характеризуются рядом параметров. Одним из таких параметров является номинальное давление. При этом диаметр изделия должен соответствовать его давлению согласно установленным образцам. Условный диаметр обозначается комбинацией букв «ДУ» или «DN», после чего стоит цифра, характеризующая сам диаметр. Условное давление измеряется в «РУ» или «PN».

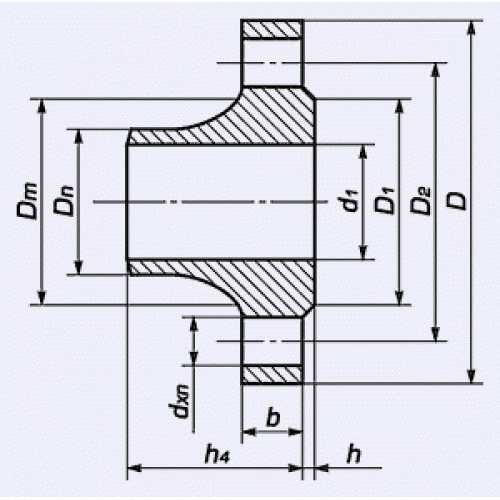

Чертеж фланца с различными обозначениями

Классы давления американской системы соответствуют переводу в МПа:

150 psi — 1,03 МПа;
300 psi — 2,07 МПа;
400 psi — 2,76 МПа;
600 psi — 4,14 МПа;
900 psi — 6,21 МПа;
1500 psi — 10,34 МПа;
2000 psi — 13,79 МПа;
3000 psi — 20,68 МПа.

В переводе с МПа каждый класс будет указывать на давление фланца в кгс/см². От класса давления зависит, где будет использоваться выбранная деталь.

Виды фланцев

Для технологических трубопроводов разработано большое количество конструкций этой детали. Все фланцевые соединения состоят из следующих элементов – фланцев, прокладки, крепежных изделий. Главная задача, которая возложена на этот узел – объединение частей трубопровода либо же присоединение к трубам дополнительного оборудования. Фланцы подразделяются на виды в зависимости от различных параметров. По конструкции они делятся на:

цельные;
свободные.

Отличие заключается в том, что цельные фланцы вместе с корпусом претерпевают соответственно одинаковые нагрузки. Изготавливаются они совместно с арматурой в процессе отливки или штамповки, также совмещение можно производить при помощи сварки. Что касается свободных, они представляют собой диск, который крепится к приваренному фланцу или отбортованному краю трубы. У обоих видов имеются как недостатки, так и достоинства. Свободные фланцы удобны в сборке, их конструкция позволяет легко совмещать отверстия под шпильки. Недостатком является меньшая прочность и жесткость, чем у цельных фланцев.

Разделение фланцев по назначению:

Для арматуры и трубопроводов. Фланцевые соединения трубопроводов данного типа используются для всех видов и отраслей трубного, транспортного и жилищно-коммунального хозяйства.
Для сосудов и аппаратов, такие соединения применяются для перегонки нефти, оборудования систем теплообеспечения, а также емкостей под резервацию.

Конструктивные.

Основой этой группы характеристик является конструкция фланца. На территории Российской Федерации и стран СНГ наибольшее распространение получили три фланцевых стандарта:

ГОСТ 12820-80 — фланец стальной плоский приварной.
ГОСТ 12821-80 — фланец стальной приварной встык.
ГОСТ 12822-80 — фланец стальной свободный на приварном кольце.

Фланцы по трем наиболее распространенным стандартам, упомянутые выше, предназначены для соединения трубопроводной арматуры и оборудования.
В силу конструктивных особенностей условия монтажа этих фланцев различаются.

Фланец стальной плоский приварной. При монтаже фланец «надевается» на трубу и приваривается двумя сварными швами по окружности трубы.
Фланец стальной приварной встык. Монтаж такого фланца по сравнению с плоским приварным фланцем предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.

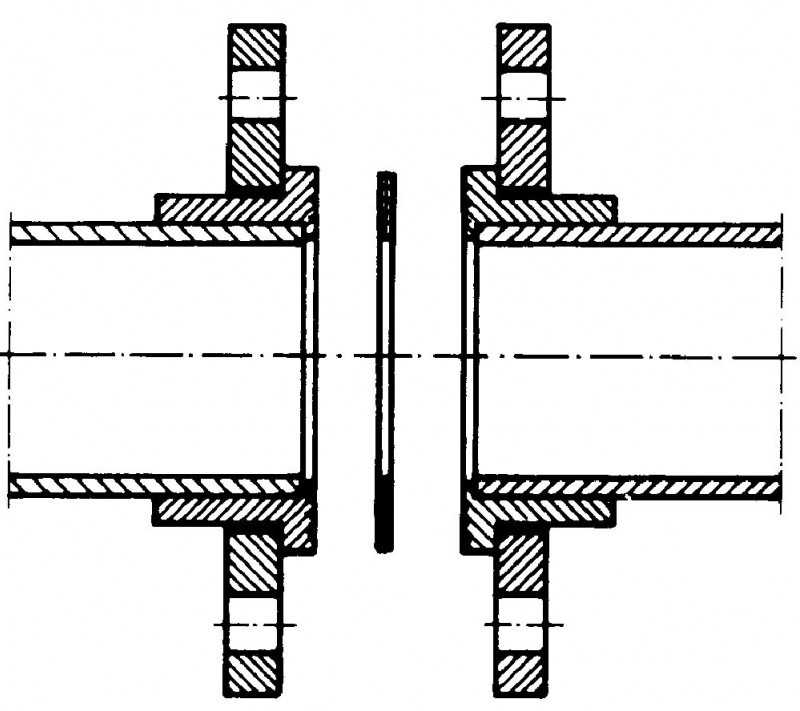

Стальной свободный фланец на приварном кольце
Кроме того, положительным является то, что при подборе свободных фланцев под трубу из нержавеющей стали, в целях экономии, допускается использование кольца из нержавеющей стали, а фланца — из углеродистой (табл. 1).

состоит из двух частей — фланца и кольца. При этом, естественно, фланец и кольцо должны быть одного условного диаметра и давления. Такие фланцы отличаются по сравнению с вышеперечисленными удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Тип фланца	Параметры среды	Марка материала
Давление условное Ру, кг/см2	Температура К (°С)	Фланец
Стальной плоский приварной ГОСТ 12820-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от -70 до 300	09Г2С по ГОСТ 19281-89, 10Г2 по ГОСТ 4543-71
от -30 до 300	Стали 20, 25 по ГОСТ 1050-88
от -40 до 300	15ХМ по ГОСТ 4543-71
от -40 до 300	12Х18H9Т по ГОСТ 7769-82
Стальной приварной встык ГОСТ 12821-80	от1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88
от 1 до 100	от -40 до 425	Стали 20, 25 по ГОСТ 1050-88
от 1 до 200	от -30 до 450
от -40 до 450	15ХМ по ГОСТ 4543-71
от -40 до 300	5Х18Н12С4ТЮ (типа) ГОСТ 5632-72
от -70 до 300
от -70 до 350	09Г2С по ГОСТ 19281-89 10Г2 по ГОСТ 4543-71
от -40 до 400	06ХН28МДТ (типа ЭИ-945) по гОСТ 5632-72
от -70 до 400
от -40 до 450	12Х18Р9Т 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
от -40 до 510	15Х5М по ГОСТ 5632-72
от -80 до 600	12Х18Н9Т по ГОСТ 5632-72
от -253 до 600	10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72
Стальной свободный на приварном кольце ГОСТ 12822-80	от 1 до 25	от -30 до 300	Ст3сп не ниже 2-й категории по ГОСТ 535-88

Помимо этих трех стандартов следует особо выделить фланцы, изготавливаемые по чертежам заказчика (нестандартные фланцы). В отличие от первых трех вышеупомянутых фланцев данная конструкция не является постоянной и может изменяться в зависимости от ожиданий и требований клиента. Такие фланцы являются индивидуальными и служат для удовлетворения любых потребностей заказчика.
Фланцы, изготовленные по зарубежным стандартам, отличаются от российских конструктивно. Среди импортных, наибольшее распространение в России получили фланцы, выполненные по немецким стандартам DIN (стандарт принят по всей Европе) и американским ANSI.

Отличительные характеристики фланцев
Конструктивные	Технологические
Диаметр условного прохода Ду
Условное давление Ру
Исполнение с 1 по 9
Ряд 1 или 2
Круглый (квадратный)
Материал	Ст. 20
Ст. 09Г2С
Ст. 15X5M
Ст. 08Х18Н10Т (12Х18Н10Т)
Другие
Конструкция	Фланцы стальные плоские приварные ГОСТ 12820-80
Фланцы стальные приварные встык ГОСТ 12821-80
Стальной свободный на приварном кольце ГОСТ 12822-80
Зарубежный стандарт
Нестандартные
Фланцы по другим российским стандартам

К фланцам по другим российским стандартам относятся такие как: фланцы стальные резьбовые, фланцы сосудов и аппаратов, фланцы изолирующие для подводных трубопроводов. Они отличаются от вышеупомянутых по конструкции и областям применения.

Также к конструктивным особенностям относятся (на примере трех наиболее распространенных ГОСТов):

Условный проход. Обозначается как Ду и измеряется в мм.
Условное давление. Обозначается как Ру и измеряется в кгс/см2.
Исполнение с 1 по 9. Определяет вид поверхности под прокладку.
Материал (представлен российскими марками стали).

Фланец на трубу. Функции и особенности фланцевого соединения

Что такое фланец трубы? Это — плоская пластина из стали кольцеобразной (реже – квадратной или прямоугольной) формы. Посредине на ней имеется отверстие, куда вставляют торцевой участок трубы. Края пластины оснащены несколькими отверстиями, расположенными на одинаковом удалении друг от друга: в них продеваются болты или шпильки, и зажимаются гайками.

Фланцевые соединения трубопроводов выступают в роли хорошей альтернативы сварке и муфтам, с возможностью быстрой сборки и разборки. Установка сопровождается привариванием торцовой части и пропускного фланцевого прохода между собой. Далее происходит стягивание обеих пластин друг с другом при помощи ключей соответствующего размера. Если речь идет о фланцах больших размеров, при закручивании потребуются трубные рычаги.

Чтобы сделать стыковку герметичной, применяются уплотнительные резиновые или фторопластовые прокладки. Кроме того, в случае возникновении нужды в перекрывании определенных участков трубопровода для проведения ремонта предусматривается использование специальных заглушек, называемых обтюраторами. Данным способом трубопроводы могут стыковаться к различным устройствам и технологическим емкостям: в основном это – теплообменники. Для этого конец трубы оснащается наварным фланцем, подключаемым к заборной трубе агрегата.

Фланцы по типу применения делятся на следующие виды:

Стыкующие между собой отдельные участки трубопроводов. Рассчитаны на давление 0,1 – 20 Мпа (ГОСТ №12815).
Обеспечивающие возможность стыковки трубопроводов с оборудованием и емкостями (ГОСТ №28759).

Чтобы рассчитать фланцевые соединения, существует специальная литература с соответствующими таблицами.

Марки материала

Последней отличительной конструктивной характеристикой фланца является используемый материал. Фланцы могут изготавливаться из углеродистых и легированных сталей, а также из нержавеющих сталей. В настоящее время для изготовления фланцев используют большое количество марок стали, наибольшее распространение из которых получили ст.20, СТ.09Г2С, ст.15Х5М и ст.12Х18Н10Т.
Марки стали подбираются с учетом использования фланцев на данную рабочую температуру, условное давление и транспортируемую среду в трубопроводе. Требования на марку стали фланца в зависимости от рабочего давления и температуры среды приведены в ГОСТ 12816-80 (табл. 1).
Крепеж — это детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты, шайбы, заклепки, штифты и многое другое.
- Крепежные изделия принято делить на две основные группы:
  - 1. Общепромышленный — крепеж, применяемый практически во всех отраслях промышленности и народного хозяйства, не обладающий узкими специализированными характеристиками.
  - 2. Крепеж специального назначения — характеризуется узкоспециализированной областью применения (например, автомобильный, железнодорожный, и др.).

Крепеж
Специальный	Общепромышленный
Автомобильный Строительный Железнодорожный Другие

Для таких изделий свойственна четкая направленность на применение в конкретной области или даже продукции (механизмы, изделия и т. п.), обусловленная специальными характеристиками.

Фланцевый крепеж — предназначен для соединения деталей трубопроводов.
К деталям фланцевого крепежа относятся: болт, шпилька, гайка, шайба.

Этим деталям даны следующие определения:

Болт — крепежная деталь для разъемного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырехгранной головкой на другом.
Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой. Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т. п.
Шайба — деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также, если отверстие под винт продолговатое или увеличенного диаметра. Косую и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъемную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой. Уплотнительную шайбу из мягкого материала ставят под головку резьбовой пробки для обеспечения герметичности соединения. Пружинная шайба уменьшает опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы. Стопорная (запирающая) шайба путем отгибания ее частей устраняет возможность поворота гайки или винта относительно опорной детали или вала. Концевые шайбы препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на валу деталей.
Шпилька — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпилькой, на концы которой навинчивают гайки. Существует большое количество нормативных документов, в которых сформулированы технические требования к крепежу. Например, требования к крепежу, используемому во фланцевых соединениях, изложены в ГОСТ 20700-75. Эти требования обусловлены условиями эксплуатации: рабочим давлением, характеристиками среды и т. д. Конструкция и размеры крепежных изделий регламентируются в ГОСТ 9064-75,9065-75, 9066-75.

Процесс спаивания

Для отрезания труб используется ножовка или острые ножницы, которые не деформируют пластик. Разрез проводится под прямым углом. Если на торце появляются заусеницы, их тщательно счищают. После отрезания производится разметка глубины спаивания. Вам необходимо отмерить участок трубы, который войдет в тройник или муфту, и поставить маркером черту. Значение величины этого участка зависит от диаметра труб, чем он больше, тем значительнее погружение в соединительный элемент.

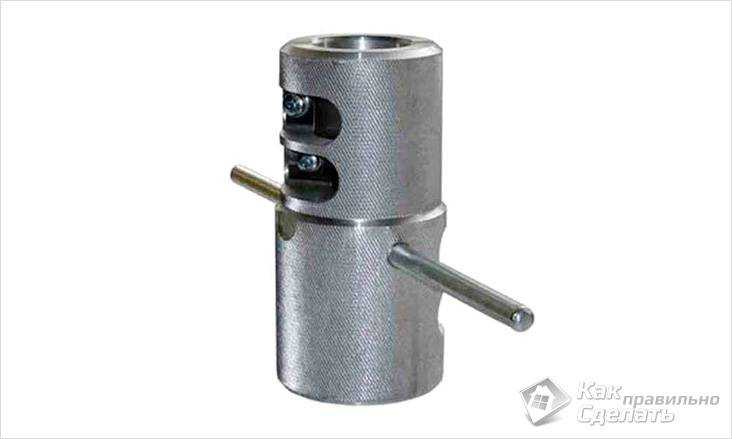

Инструмент для зачистки труб

Если приходится работать с армированными трубами, алгоритм действий изменяется. Перед спаиванием необходимо зачистить верхний слой трубы, состоящий из алюминиевой фольги, базальтового или капронового волокна. Специальный инструмент устроен так, чтобы снимать нужную величину слоя.

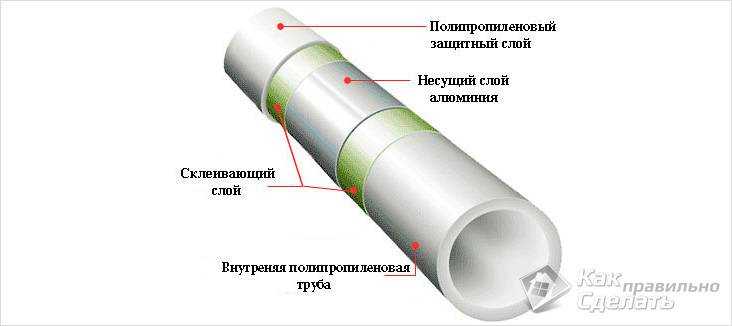

Армированная труба

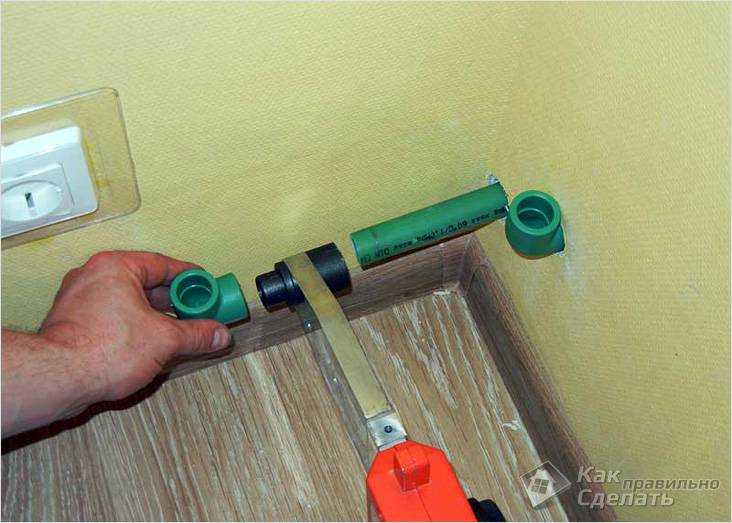

Паяльник с насадками, подобранными по диаметру труб, устанавливается на ровную и прочную поверхность. С двух сторон на разогретую насадку одновременно надевают трубу и фитинг, углубляя до намеченной линии. Время разогрева пластика зависит от размера труб: для 20 мм достаточно 6 секунд, а для 32 мм — потребуется 8 секунд. Выдержав установленный промежуток времени, элементы снимают и прочно фиксируют друг в друга, при этом нельзя совершать поворотные движения. Для прочного сцепления стыка потребуется от 4 до 10 секунд, за это время полипропилен застынет и образует неразъемное соединение.

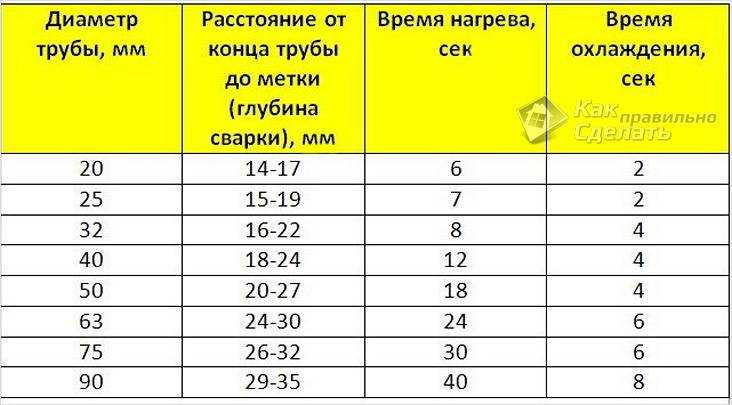

Температура и время нагрева

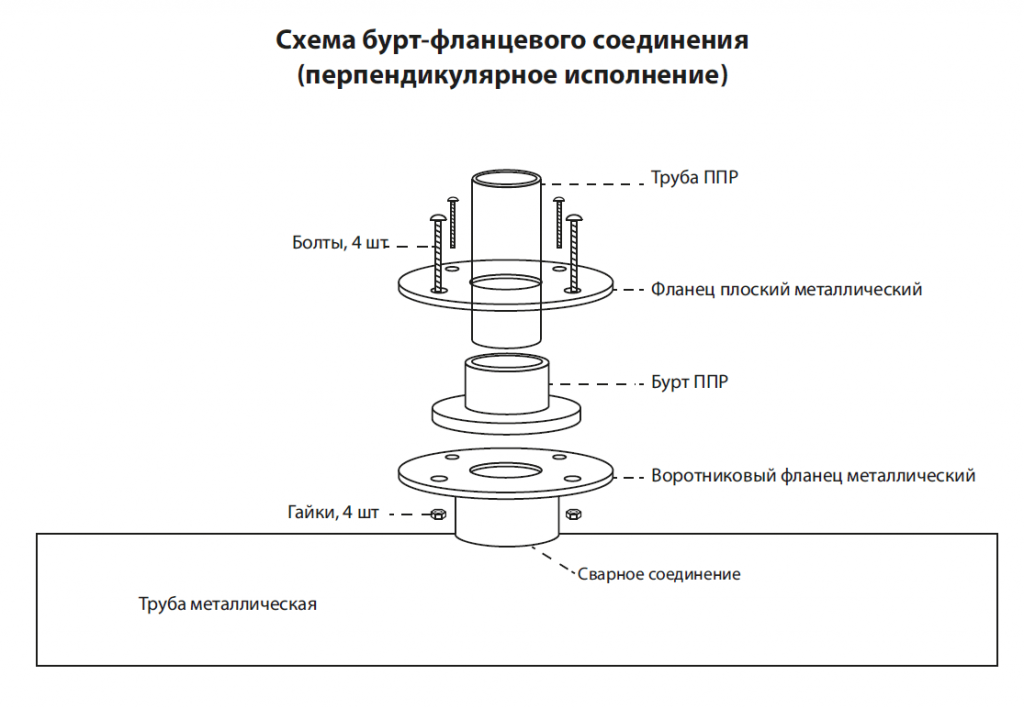

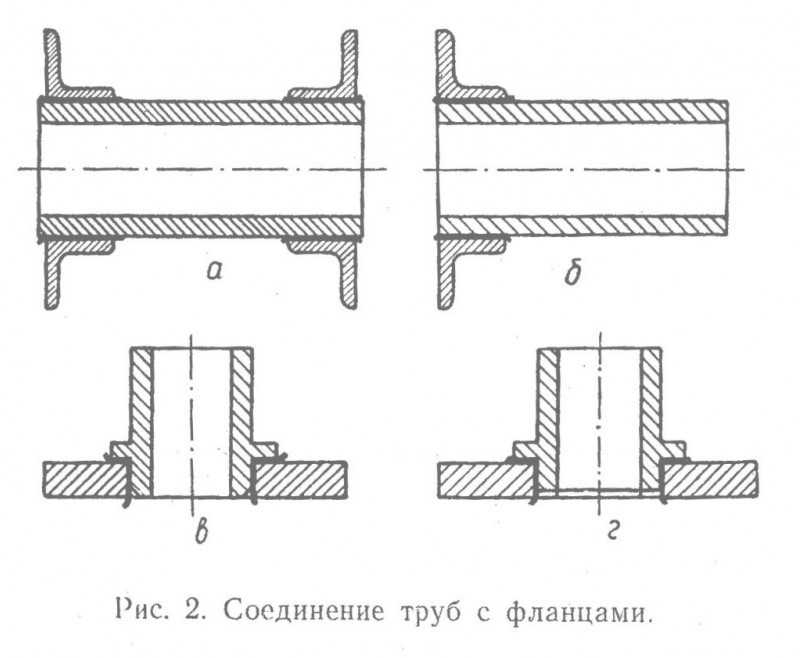

Как производится фланцевое соединение?

Когда необходимо соединить две детали трубопровода используется приварка стального фланца к трубе. Такая фиксация называется фланцевым соединением и в будущем дает возможность разобрать трубопровод, чтобы выполнить ремонт. Чтобы понять, как происходит сборка, необходимо подробно рассмотреть процесс:

Для состыковки двух элементов применяются плоские детали, имеющие в центре отверстие, куда вставляется торец трубы.
По периметру кольца размещены отверстия – в них вставляются крепежные элементы: болты или шпильки с гайками.
Место соединение будет разъемным, чтобы оно было герметичным используют уплотнительные прокладки. Фланцевое соединение призвано стыковать две трубы или присоединять трубу к емкости, оснащенной вводящим патрубком с фланцем.

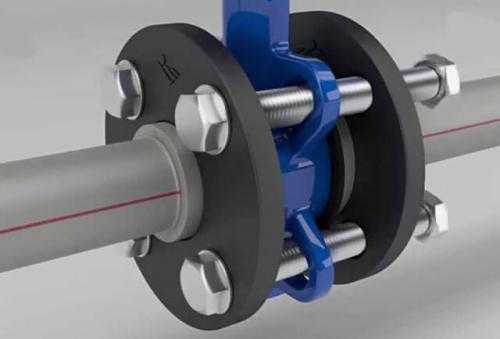

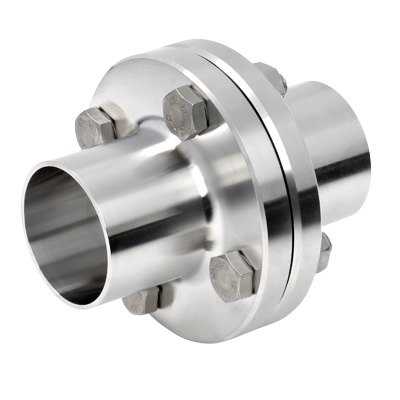

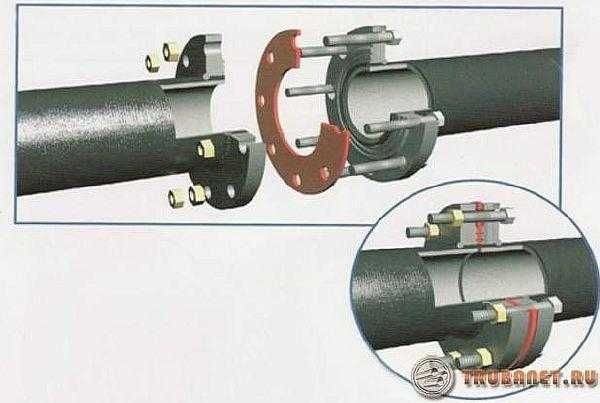

Наглядный пример фланцевого соединения

Фланец можно сделать своими руками – такая деталь отлично подойдет на точило для станка по заточке предметов.

Инструменты для производства соединения

Чтобы самостоятельно осуществить соединение двух деталей трубы, необходимо подготовить инструменты. В основном это оборудование, предназначенное для закручивания болтовых соединений по окружности фланцев:

ручной ключ;
накидной ключ;
пневматический гаечный ударный ключ;
гидравлический динамометрический ключ;
болтовой натяжитель гидравлического типа.

Состыковка на трубах

Кроме этого потребуется специальная смазка, которая наносится на обе поверхности, чтобы избежать трения деталей и обеспечить легкость крутящего момента. Последовательность работы проста: сначала закручивают первый болт, потом переходят к закрутке того, который находится по диагонали на 180 градусов от первого. Далее переходят к болту, расположенному под углом 90 градусов от второго, а от него – к противоположному.

Советы от мастеров

Существует ряд полезных рекомендаций от профессиональных мастеров, которые помогут с первого раза справиться с фланцевым соединением:

Если детали имеют по 4 отверстия, то затягивать болты необходимо накрест.
Поверхностную часть конструкции необходимо обязательно обезжирить и проверить на предмет коррозии и ржавчины.
Рекомендуется использовать только новые уплотнительные прокладки, при этом устанавливать их нужно строго по центру.
Сила затяжки болтов должна быть равномерной – только так можно обеспечить надежное и герметичное фланцевое соединение.

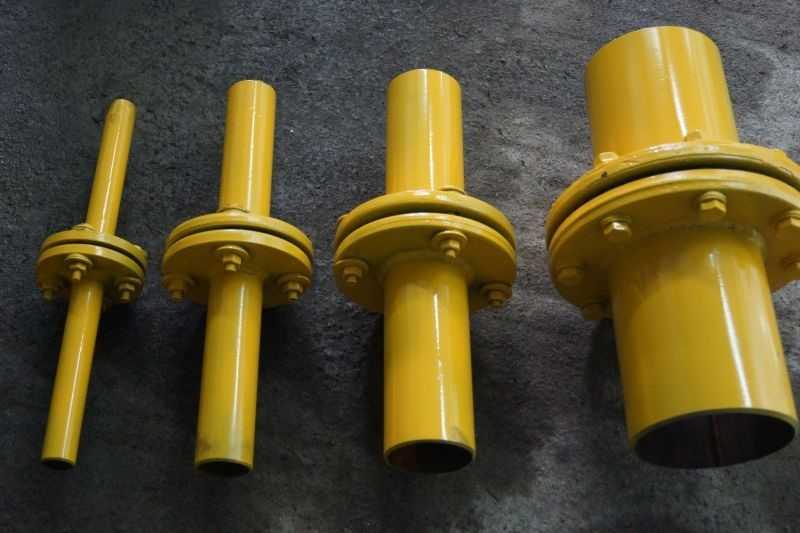

Соединенные трубы с фланцами

Чтобы в будущем снять фланец используются специальные станки, которые помогают расточить его и разжать болты. Извлечь детали вручную затруднительно, поэтому применяются пневматические инструменты.

Соединение труб с помощью фланцев является удобным и надежным видом состыковки двух деталей. Оно помогает в будущем осуществить ремонт трубопровода путем изъятия соединительных элементов, тогда как сварка не позволит осуществить данную процедуру. Подбирается он в точном соответствии с условиями работы, температурой и диаметром трубы.

Заключение

Производство фасонных изделий фитингов из пластика расширяется с каждым годом. Спрос на втулки ПНД увеличивается. Эта удобная и технологичная деталь обеспечивает качественные соединения и переходы труб из различных материалов.

Соединение труб — всегда самое слабое место в коммуникациях. Обеспечение их надежности — основная задача конструкторов. Втулка ПНД — прекрасно подходит для этих целей, а ее стоимость позволяет использовать ее даже в самых бюджетных проектах, не экономя на надежности и качестве.

На этом, уважаемый читатель, на сегодня мы прощаемся. Надеюсь, статья была для Вас интересна и полезна. Присоединяйтесь к нам в соцсетях, следите за новостями, задавайте вопросы, а мы постараемся раскрыть все интересующие вас строительные темы!
